สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | CE , Calibration Certificate(cost additional) |
หมายเลขรุ่น: | HC |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 4 เดือน |
เงื่อนไขการชำระเงิน: | L/C, T/T |
อัตราการฟื้นตัวของฮีเลียม: | ≥98% | สถานีทดสอบ: | Twostations สำหรับการทดสอบภายในและภายนอก |
---|---|---|---|
Tracer Gas: | ไนโตรเจนและฮีเลียม | แรงดันฮีเลียมรั่ว: | 1.5MPa |
ปฏิเสธจุด: | 5.0E-7Pa.m3 / วินาที | ||
แสงสูง: | helium leak test equipment,helium leak testing |
อุปกรณ์แลกเปลี่ยนความร้อนด้วยโลหะชนิดมีเทน Helium Leak Testing Equipment ด้วยโครงสร้าง Duplex
เครื่องทดสอบการรั่วของฮีเลียมนี้เหมาะสำหรับการตรวจจับการรั่วของตัวแลกเปลี่ยนความร้อนของแผ่นซึ่งจะเป็นประโยชน์สำหรับการใช้งานในอุตสาหกรรมต่างๆเช่นอุตสาหกรรมปิโตรเลียมการผลิตกระดาษการผลิตไฟฟ้าสิ่งทอ HVAC โลหะวิทยาเคมีอินทรีย์และรถยนต์
หลักการและโครงสร้างของอุปกรณ์:
ตามหลักการตรวจหาการรั่วไหลของฮีเลียมขั้นพื้นฐานของฮีเลียมเป็นก๊าซสารติดตามตรวจสอบระบบสามารถตรวจจับการรั่วไหลผ่านการเติมฮีเลียมเข้าไปในโพรง B ของตัวแลกเปลี่ยนความร้อนแผ่นในรอบการตรวจจับการรั่วไหลภายใน และในรอบการตรวจจับการรั่วไหลของภายนอกฮีเลียมจะเต็มไปด้วย A และ B ในเวลาเดียวกันเพื่อตรวจจับการรั่วซึมของโพรง ด้วยเครื่องตรวจจับการรั่วของฮีเลียมเราสามารถตรวจสอบความถูกต้องของการรั่วซึมของแผ่นความร้อนได้อย่างรวดเร็วและแม่นยำ

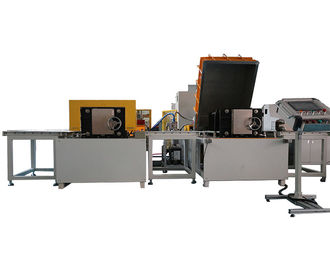

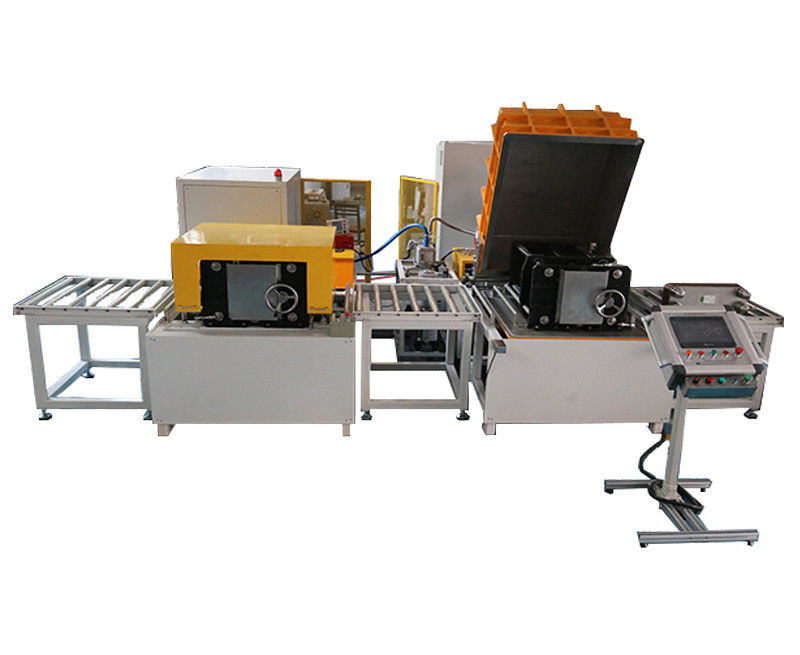

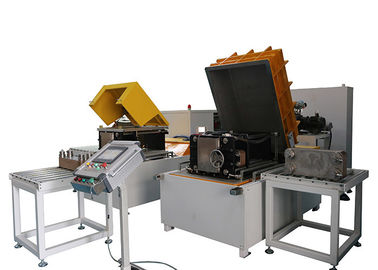

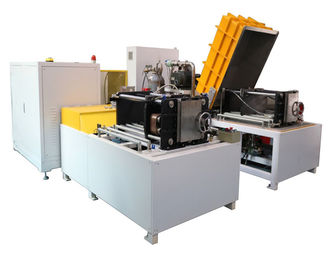

ระบบจะใช้โครงสร้างเพล็กซ์วางชิ้นงานในสถานีทดสอบการรั่วไหลภายในเพื่อดำเนินการตรวจสอบการรั่วของภายในก่อนจากนั้นดันผลิตภัณฑ์ไปยังสถานีทดสอบการรั่วไหลภายนอกผ่านสายส่งเพื่อตรวจสอบกระบวนการ สำหรับชิ้นงานสามช่องในระหว่างรอบการทดสอบการรั่วไหลภายในระบบจะเติมฮีเลียมเข้าไปในโพรงเพื่อตรวจจับการรั่วไหลระหว่าง A - B และ A - C และในระหว่างรอบการตรวจสอบการรั่วไหลภายนอกระบบจะตรวจจับการรั่วไหลของ ฟันผุ ระบบนี้มาพร้อมกับอุปกรณ์การกู้คืนฮีเลียมสามารถประหยัดค่าใช้จ่ายของฮีเลียมที่มีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค: (จะได้รับการปรับแต่งตามความต้องการของลูกค้า)
ผลของงาน | แผ่นแลกเปลี่ยนความร้อน |
สถานีทดสอบรั่ว | สองสถานี: หนึ่งสำหรับความแข็งแรงของชิ้นงานและการทดสอบการรั่วด้านในอีกด้านหนึ่งคือสำหรับการทดสอบการรั่วไหลภายนอก |

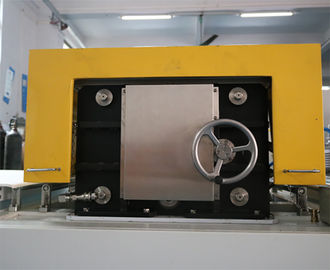

ขนาดห้องทดสอบ | 850 * 750 * 400mm สามารถติดตั้งชิ้นงานขนาดใหญ่ (620 * 500 * 250 มม.) หรือ 2 ชิ้นงานขนาดเล็ก (320 * 100 * 77 มม.) |
แก๊สสำหรับการรั่วไหลโดยรวม | ก๊าซไนโตรเจน |
ความดันการรั่วของไนโตรเจน | 5.5MPa |
แก๊สสำหรับทดสอบการรั่วไหลที่ดี | ฮีเลียม 100% |
ความดันการรั่วของฮีเลียม | 5.0MPa |
จุดปฏิเสธ | 5.0E-7Pa.m 3 / วินาที |
รอบเวลา | ใช้เวลา 8 ชั่วโมงในการตรวจสอบชิ้นงานขนาดเล็ก 480 ชิ้นหรือชิ้นงานขนาดใหญ่ 240 ชิ้น |
อัตราการกู้คืนของฮีเลียม | ≥98% |
