ระบบตรวจจับการรั่วไฮโดรเจนและไนโตรเจน 4 ห้อง สําหรับเครื่องปรับอากาศรถยนต์

ระบบตรวจจับการรั่วไฮโดรเจนและไนโตรเจน 4 ห้อง สําหรับเครื่องปรับอากาศรถยนต์

ฉันการนําเสนอสินค้า

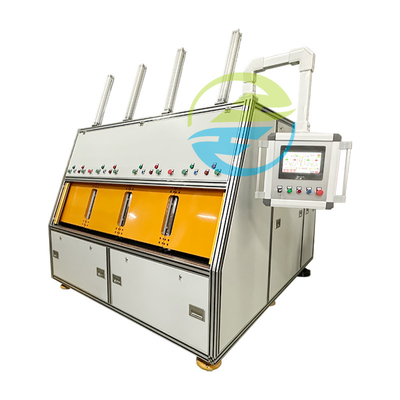

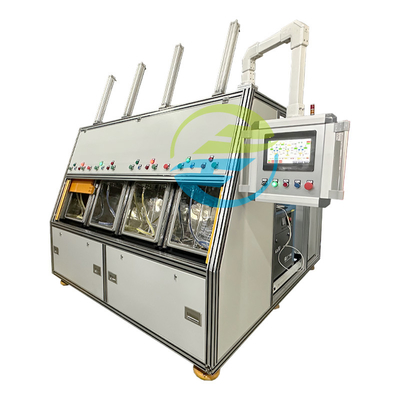

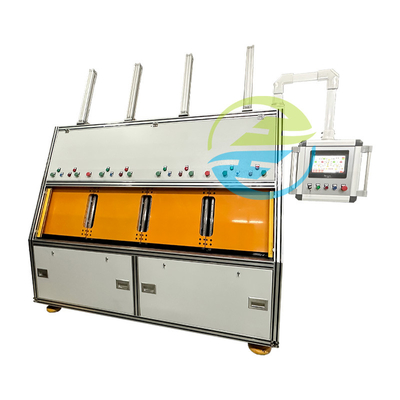

ระบบตรวจจับการรั่วไหลของไฮโดรเจนไนโตรเจน 4 ถัง คืออุปกรณ์ที่ใช้ในการตรวจสอบการรั่วไหลของก๊าซในอะไหล่รถยนต์หรืออุปกรณ์อื่น ๆปกติประกอบด้วยกล่องทดสอบที่ปิดไว้สี่กล่อง และอุปกรณ์ตรวจสอบที่ตรงกันเมื่อใช้งาน ใส่ชิ้นส่วนที่ต้องทดสอบเข้าไปในกล่องทดสอบ แล้วตรวจสอบว่ามีการรั่วไหลของก๊าซด้วยการฉีดผสมก๊าซไฮโดรเจนและไนโตรเจน

ระบบตรวจจับการรั่วนี้ใช้ผสมของก๊าซไฮโดรเจนและไนโตรเจนเป็นสื่อการตรวจสอบ เพราะไฮโดรเจนสามารถรั่วไหลได้อย่างมาก ทําให้การตรวจสอบการรั่วไหลเล็ก ๆ น้อย ๆ ง่ายขึ้นก๊าซในห้องทดสอบจะปฏิกิริยากับจุดรั่วบนพื้นผิวขององค์ประกอบที่จะได้รับการทดสอบ, และถ้ามีการรั่วไหล ก๊าซจะตรวจพบโดยอุปกรณ์ตรวจพบ

ตามหลักการพื้นฐานของการตรวจพบการรั่วของไฮโดรเจนและไนโตรเจน ไฮโดรเจนและไนโตรเจนถูกใช้เป็นก๊าซที่ติดตามเพื่อเติมชิ้นงานในห้องว่างเครื่องตรวจจับการรั่วไฮโดรเจนและไนโตรเจนสามารถกําหนดสถานการณ์การรั่วไหลของชิ้นงานได้อย่างรวดเร็วและแม่นยํา.

Pอาราเมตร

กระบวนการทํางาน

1การติดตั้งชิ้นงานและปิดกล่องสูบ:

a. ผู้ใช้งานวางชิ้นงานเข้าไปในห้องว่าง เชื่อมต่ออินเตอร์เฟซชิ้นงานกับเครื่องเชื่อมเร็วภายในห้องว่าง และกดปุ่มเริ่มต้น

b. ปิดห้องว่างโดยอัตโนมัติ และวัฏจักรการตรวจจับจะเริ่มต้นทันที

หมายเหตุ: เครื่องป้องกันกรีตถูกติดตั้งอยู่ทั้งสองด้านของห้องว่าง เมื่อปิดประตูห้องว่างให้แน่ใจว่าไม่มีวัตถุใด ๆ ที่รบกวนการเคลื่อนไหวของห้องว่างในพื้นที่ปิด.

2. การดูดฝุ่นในห้องว่าง และการดูดฝุ่นในชิ้นงาน

a. ทําการดูดสูบห้องสูบด้วยอัตโนมัติ จนกว่าระดับสูบภายในจะบรรลุความดันเปิดที่ตั้ง

b. ในเวลาเดียวกัน ทําให้ชิ้นงานดูมด้วยอัตโนมัติ จนกว่าระดับความว่างภายในชิ้นงานจะบรรลุค่าความว่างที่กําหนด

3. การเติมไฮโดรเจนไนโตรเจนของชิ้นงาน การตรวจสอบการรั่วไหลขนาดกลาง และการตรวจสอบการรั่วไหลขนาดละเอียด

a. เติมแก๊สไฮโดรเจนและไนโตรเจนในชิ้นงานโดยอัตโนมัติในความดันที่ตั้งจนความดันภายในชิ้นงานบรรลุค่าที่ตั้ง

b การตรวจพบการรั่วไหลขนาดกลาง: หลังจากที่ครบการเติมไฮโดรเจนและไนโตรเจน ชิ้นงานจะถูกรักษาไว้ภายใต้ความดันโดยอัตโนมัติและว่ามีการรั่วไหลของกลางจะกําหนดขึ้นอยู่กับค่าความดันตกภายในชิ้นงาน:

หากค่าความดันลดลงภายในชิ้นงานเกินช่วงที่กําหนดไว้ กระบวนการตรวจสอบการรั่วจะสิ้นสุดลง และอินเตอร์เฟซการทํางานจะชี้ให้เห็นการรั่วกลางและฟื้นฟูก๊าซ

c. หลังการเสร็จสิ้นการรั่วไหลกลาง ทําการตัดสินการรั่วไหลขนาดเล็ก:

หากเครื่องตรวจจับการรั่วไหลพบสัญญาณไฮโดรเจนและไนโตรเจนที่เกินค่าที่กําหนดไว้ในห้องสูญเปล่า มันแสดงให้เห็นว่ามีการรั่วไหลที่ละเอียดในชิ้นงานและมีสัญญาณการระบุการรั่วระยะยาวบนอินเตอร์เฟซการทํางาน.

หากเครื่องตรวจสอบการรั่วไหลไม่พบสัญญาณไฮโดรเจนและไนโตรเจนที่เกินค่าที่กําหนดไว้ในห้องว่าง มันแสดงให้เห็นว่าชิ้นงานผ่านการตรวจและสัญญาณที่มีคุณสมบัติได้รับการให้บริการบนอินเตอร์เฟซการทํางาน.

4. การอุดตันห้องว่าง

a. เติมบรรยากาศในห้องว่างโดยอัตโนมัติ

b. ในเวลาเดียวกัน ไฮโดรเจนและไนโตรเจนในชิ้นงานจะถูกนํากลับมาโดยอัตโนมัติ

5. การลดชิ้นงาน

a. หากการทดสอบผ่านการคัดเลือก:

ประตูห้องสูญเสียเปิดโดยอัตโนมัติ ผู้ใช้งานแยกต่อภายในห้องจากหน้าผิวชิ้นงาน

b. หากการทดสอบล้มเหลว:

กดปุ่มยืนยันด้วยมือและประตูห้องสูญเสียจะเปิดโดยอัตโนมัติ ผู้ประกอบการแยกต่อภายในกล่องจากอินเตอร์เฟซของชิ้นงาน

c. หากเกิดสัญญาณเตือนระหว่างกระบวนการตรวจจับ:

กดปุ่มยืนยันด้วยมือ ประตูห้องสูญเสียจะเปิดอัตโนมัติ กดคําเตือนข้อความผิดพลาดบนจอสัมผัสเพื่อเคลียร์สถานะสัญญาณเตือน แล้วทดสอบชิ้นงานอีกครั้ง

หมายเหตุ: สําหรับการแยกผลิตภัณฑ์ที่มีการรั่วไหลตรวจพบ: 1.เอาชิ้นงานหนึ่งออกและปล่อยชิ้นงานหนึ่ง 2.ดําเนินการทดสอบชิ้นงานหนึ่งที่เหลืออยู่ในห้องตามวิธีการทํางานปกติวงจรนี้ยังคงจนกระทั่งชิ้นงานที่รั่วบางอย่างถูกพบ.
