อุปกรณ์ทดสอบการรั่วของฮีเลียม
Created with Pixso.

อุปกรณ์ตรวจสอบการรั่วของฮีเลียมอัตโนมัติสำหรับวงจรทดสอบหลักของเซ็นเซอร์ความดัน

อุปกรณ์ตรวจสอบการรั่วของฮีเลียมอัตโนมัติสำหรับวงจรทดสอบหลักของเซ็นเซอร์ความดัน

ชื่อแบรนด์: HongCe
เลขรุ่น: HJAU025
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: L/c, T/T ตะวันตกสหภาพ
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Third party calibration certificate(cost additional)
ผลของงาน:
แกนเซ็นเซอร์ความดัน
ความแม่นยำในการตรวจจับ:
1.0E-8Pa.m3 / วินาที
รอบทดสอบ:
10s / PC
สถานีทดสอบ:
2
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

helium leak detection

,

helium leak test equipment

รายละเอียดสินค้า

อุปกรณ์ทดสอบการรั่วของฮีเลียมอัตโนมัติสำหรับเซนเซอร์ความดันหลัก 1.0E-8Pa.m3 / วินาที

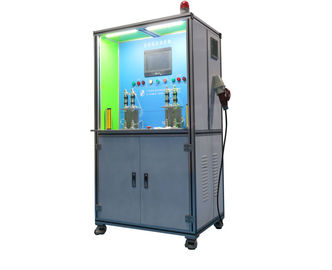

HongCe ออกแบบและติดตั้งระบบทดสอบการรั่วของฮีเลียมสำหรับแกนเซ็นเซอร์ความดันความแม่นยำในการตรวจจับการรั่วไหลสูงสุด 1.0E-8Pa.m3 / วินาทีวงจรทดสอบคือ 10S / ชิ้นและสามารถใช้งานได้ถึง 5 วินาทีต่อชิ้น ระบบทดสอบนี้มีสถานีทดสอบสองสถานีแต่ละเวิร์กสเตชั่นสามารถทดสอบชิ้นงานได้ 2 ชิ้นพร้อมกันโดยมีระบบอัจฉริยะและแบบ humanized จะให้ผลการตัดสิน: การรั่วไหลโดยรวมรั่วซึมดี OK ยกเว้นฟังก์ชั่นการตรวจจับการรั่วไหลแบบอัตโนมัตินอกจากนี้ยังมีหน้าที่ของสถิติการผลิต ความแม่นยำสูงใช้งานง่ายและรวดเร็ว cycel ทดสอบทำให้ระบบทดสอบฮีเลียมรั่วของเราเป็นที่ยอมรับอย่างกว้างขวางโดยผู้ผลิตเซ็นเซอร์แรงดันเซ็นเซอร์

ข้อมูลทางเทคนิค:

ผลของงาน แกนเซ็นเซอร์ความดัน
Tracer Gas ฮีเลียม
ความดันของฮีเลียมสำหรับการระบุการรั่วไหล 50KPa (สามารถปรับลดลงได้)
ปฏิเสธจุด 1.0E-8Pa.m3 / วินาที
รอบการทดสอบ 10s / pc (รวมเวลาโหลดและขนถ่าย)

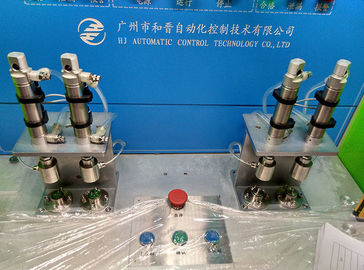

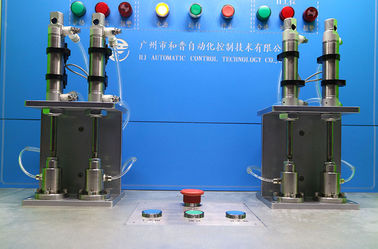

สถานีทดสอบ 2 (แต่ละสถานีทดสอบสามารถทดสอบ 2 ชิ้นงานในเวลาเดียวกัน)

ขั้นตอนการทำงานขั้นพื้นฐาน:

ตามหลักการตรวจจับการรั่วไหลของฮีเลียมขั้นพื้นฐานชิ้นงานแบ่งออกเป็นสองช่องที่แยกออกจากกันโดยใช้ตัวยึด: ฮีเลียมและห้องตรวจจับการรั่วไหลใช้ฮีเลียมเป็นแก๊สติดตามก๊าซฮีเลียมที่เติมเข้าไปในห้องฮีเลียมแล้วตรวจจับ การรั่วไหลภายในสัญญาณฮีเลียมผ่านเครื่องตรวจจับการรั่วของฮีเลียมทำให้สามารถตรวจสอบความแม่นยำในการรั่วของชิ้นงานได้อย่างรวดเร็วและแม่นยำ

กระบวนการทดสอบ:

1. การบรรจุชิ้นงาน

ใส่ชิ้นงานด้วยตนเองในแต่ละตำแหน่งงาน

2. การตรวจวัดการรั่วไหลโดยรวม

ระบบทดสอบจะตัดสินผลลัพธ์การรั่วไหลโดยรวมถ้ามีการรั่วไหลขั้นต้นไฟสัญญาณเตือนติดสว่างและกระบวนการทดสอบชิ้นงานที่เกี่ยวข้องจะหยุดทำงานผู้ดำเนินการจำเป็นต้องหยิบชิ้นงานที่เกี่ยวข้องออกด้วยตัวเองและเปลี่ยนชุดใหม่ หากไม่มีการรั่วไหลขั้นต้นระบบทดสอบจะดำเนินการต่อไปโดยอัตโนมัติ

3. เติมฮีเลียมและตรวจจับการรั่วไหลที่ดี

Systell จะเติมฮีเลียมโดยอัตโนมัติตามที่ต้องการและตรวจจับการรั่วไหลที่ดีโดยให้ผลการทดสอบ OK หรือ NOK

4. การปลดชิ้นงาน

ดึงชิ้นงานออก

5. กระบวนการอัตโนมัติอื่น ๆ

การตรวจสอบกระบวนการ

ชิ้นส่วนของชิ้นงาน - Presure Sensor Cores
