สถานที่กำเนิด: | ทำในประเทศจีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | CE, ROSH, FCC (Cost Additional) |
หมายเลขรุ่น: | HHMZ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiate |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 3 เดือน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 3 เดือนต่อชุด |
เครื่องตรวจจับฮีเลียม: | Agilent / Leybold / Inficon | อัตราการตรวจจับการรั่วไหล: | 1.05E-6Pa.m3 / วินาที |
---|---|---|---|
รอบการทดสอบ: | 15s / PC | อัตราการกู้คืนฮีเลียม: | ≥95% |
แสงสูง: | การตรวจจับการรั่วของฮีเลียมการทดสอบการรั่วของฮีเลียม,helium leak testing |

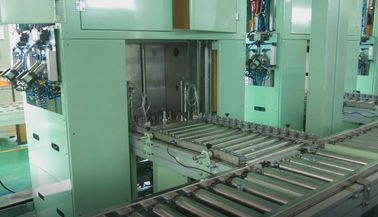

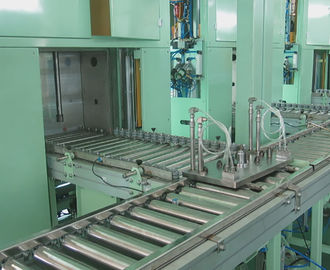

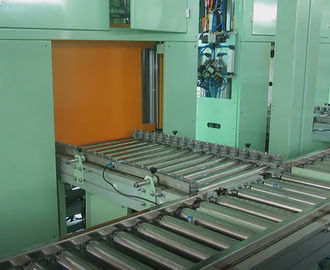

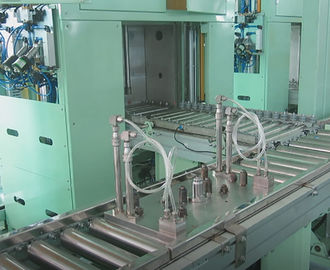

เครื่องตรวจจับการรั่วไหลของเครื่องดูดควันฮีเลียมอัตโนมัติสำหรับชิ้นส่วนเครื่องปรับอากาศรถยนต์
ระบบนี้ใช้ระบบอัตโนมัติ ยกเว้นการขนถ่ายชิ้นงานขั้นตอนอื่น ๆ จะถูกควบคุมโดยอัตโนมัติและดำเนินการโดยระบบ ได้แก่ :
ชิ้นส่วนที่ดูดฝุ่น, การตรวจจับการรั่วไหลโดยรวม, การคัดแยกผลิตภัณฑ์ OK / NG หลังจากการตรวจจับการรั่วไหลโดยรวมและการเติมฮีเลียมลงในชิ้นงาน
ถ่ายชิ้นงานโดยอัตโนมัติเข้าไปในห้องดูดซึ่งจะทำการตรวจจับการรั่วไหลที่ดีและเลือกผลการทดสอบโดยอัตโนมัติ
การจัดเรียงผลิตภัณฑ์ OK / NG หลังจากการตรวจจับการรั่วไหลที่ดี
อัตโนมัติกู้ก๊าซฮีเลียม
ดังนั้นจึงจำเป็นต้องมีโอเปอเรเตอร์เดียวสำหรับกระบวนการทั้งหมด
ตัวบ่งชี้ทางเทคนิคขั้นพื้นฐาน:
ชิ้นงานทดสอบ | ชิ้นส่วนยานยนต์ / เครื่องปรับอากาศ |
ชิ้นงานชิ้นงาน | ปรับแต่งตามชิ้นงานของลูกค้าติดตั้งต่างกันเพื่อให้ตรงกับผลิตภัณฑ์ที่แตกต่างกัน |
ขั้นตอนการดำเนินงาน | 1. โหลดชิ้นงาน (ด้วยมือ) 2. จับยึดสูญญากาศตรวจจับการรั่วไหลขั้นสุดท้ายจัดเรียงผลิตภัณฑ์ OK / NG หลังจากทำการตรวจจับการรั่วไหลโดยรวมแล้วเติมฮีเลียมลงในชิ้นงาน (อัตโนมัติ) 3. ตรวจจับการรั่วไหลที่ดี (สี่สถานีโดยอัตโนมัติ) เรียงชิ้นงาน OK / NG หลังจากตรวจจับการรั่วไหลที่ดี (อัตโนมัติ) 4. กู้ฮีเลียม (อัตโนมัติ, อุปกรณ์เสริม), ปลดชิ้นงานชิ้นงาน (อัตโนมัติ) 5. ปลดชิ้นงาน (ด้วยมือ) |
ห้องสุญญากาศ | ปริมาณสามารถปรับแต่งได้แต่ละห้องสามารถตรวจจับชิ้นงานชิ้นเดียวได้ |
Tracer Gas | ฮีเลียม |
Pre-vacuum ของชิ้นงาน | ≤ 500 Pa |
ความดันสำหรับการทดสอบรั่วดี | 1.5 MPa ปรับตัวลดลง (หรือ cusotmized ตามความต้องการในการทดสอบของลูกค้า) |
ความดันสำหรับการทดสอบการรั่วไหลโดยรวม | 1.2 ~ 2.5 MPa (หรือ cusotmized ตามความต้องการในการทดสอบของลูกค้า) |
ปฏิเสธจุด | 2g / a (R134a) เท่ากับ 1.05E -6 Pa.m3 / วินาที (หรือ cusotmized ตามความต้องการในการทดสอบของลูกค้า) |
รอบการทดสอบ | 15s / PC (หรือ cusotmized ตามความต้องการในการทดสอบของลูกค้า) |
การกู้คืนฮีเลียม (ไม่จำเป็น) | ระบบรีไซเคิลอัตโนมัติอัตราการฟื้นตัวของฮีเลียม≥ 95% |
ฟังก์ชั่นพื้นฐาน:
ผู้ดำเนินการจะวางชิ้นงานไว้บนชิ้นงานและระบบสามารถทำโปรแกรมทั้งหมดในการปิดผนึกดูดฝุ่นตรวจจับการรั่วไหลขั้นต้นการเรียงลำดับชิ้นงาน OK / NG หลังจากการตรวจจับการรั่วไหลโดยรวมและเติมฮีเลียมลงในชิ้นงานภายนอกห้องสูญญากาศ ตรวจจับการรั่วไหลของชิ้นงานในห้องสุญญากาศการจัดเรียงชิ้นงาน OK / NG หลังจากตรวจจับการรั่วไหลที่ดี การกู้คืนฮีเลียม unclamping ชิ้นงาน รอบการผลิตรวดเร็วและความแม่นยำในการตรวจจับการรั่วไหลสูง
การกำหนดค่าหลัก:
การกำหนดค่าหลักของอุปกรณ์นี้ใช้ส่วนประกอบอุตสาหกรรมที่มีตราสินค้าหลากหลายนำเข้าและสามารถให้การปกป้องอย่างเพียงพอจากคุณภาพของส่วนประกอบต่อความน่าเชื่อถือโดยรวมของอุปกรณ์ วัสดุของชิ้นส่วนเครื่องจักรกลทำจากวัสดุที่ดีเยี่ยมและเทคโนโลยีการประมวลผลระดับสูงทำให้มั่นใจได้ถึงความน่าเชื่อถือของอุปกรณ์
ชื่อ | ยี่ห้อ |
เฟรมอุปกรณ์ | HongCe |
ห้องสุญญากาศ | HongCe |
อุปกรณ์ติดตั้งชิ้นงาน | HongCe |
ปั๊มสูญญากาศ | AGILENT / LEYBOLD (ตัวเลือก) |
เครื่องวัดสุญญากาศ | AGILENT / LEYBOLD / INFICON (ตัวเลือก) |
เครื่องตรวจจับรั่ว | AGILENT / LEYBOLD / INFICON (ตัวเลือก) |
วาล์วไฟฟ้า | FESTO |
เซ็นเซอร์วัดความดัน | DRUCK |
กระบอก | SMC |
การกู้คืนและอุปกรณ์เสริมของฮีเลียม | HongCe |
PLC | OMRON |
หน้าจอสัมผัส 10 นิ้ว | OMRON |
ส่วนประกอบไฟฟ้า | FUJI, SCHNEIDER, MITSUBISHI เป็นต้น |
ท่อและอุปกรณ์ | ผลิตในประเทศจีน |
รูรั่วอุปกรณ์ | HongCe |
รูรั่วสอบเทียบระบบ | HongCe |
