สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Hongce |
ได้รับการรับรอง: | Calibration Certificate(cost additional) |
หมายเลขรุ่น: | HJ122 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 90 วันทำงาน |
เงื่อนไขการชำระเงิน: | ที/ที |
สามารถในการผลิต: | 1 ชุดต่อเดือน |
ชื่อสินค้า: | เครื่องตรวจจับการรั่วไหลของฮีเลียมแมสสเปกโตรมิเตอร์ | สินค้าอยู่ระหว่างการตรวจสอบ: | รีเลย์ที่อยู่อาศัยยานยนต์เซรามิก |
---|---|---|---|
สี: | สีน้ำเงินและสีเทา | ทดสอบความแม่นยำ: | ความแม่นยำสูง |
สื่อทดสอบ: | ฮีเลียม | อัตราการรั่วไหลของสัญญาณเตือนภัย: | 1.0*10-9Pa·m3/วินาที |
อุณหภูมิทดสอบ: | -20℃~+60℃ | ประเภท: | ให้บริการที่กำหนดเอง |
แสงสูง: | เครื่องตรวจจับการรั่วไหลของสเปกโตรมิเตอร์มวลฮีเลียม,เครื่องตรวจจับการรั่วไหลของสเปกโตรมิเตอร์สแตนเลส |

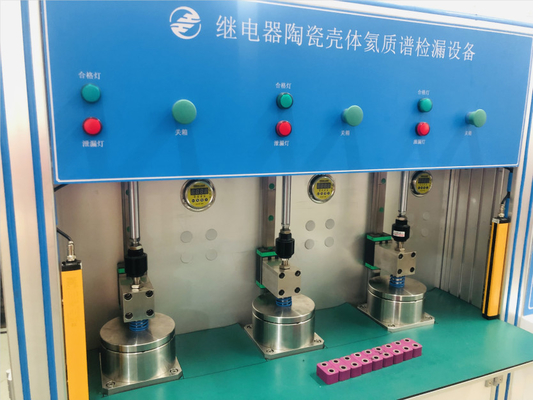

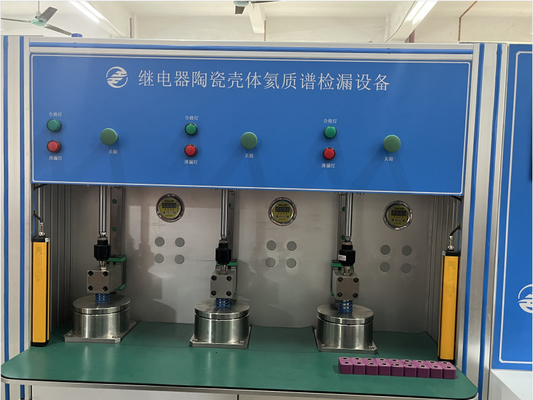

กล่องเซรามิกสําหรับอุปกรณ์ทดสอบการรั่วไหลของฮีเลียมสําหรับรถไฟฟ้า
การแนะนําอุปกรณ์ทดสอบการรั่วไหลของฮีเลียม:
ตามหลักการพื้นฐานของการตรวจพบการรั่วไหลของเฮลียูม โดยใช้เฮลียูมเป็นก๊าซที่ติดตาม ระบบจะตรวจพบการรั่วไหลของชิ้นงานโดยอัตโนมัติและรวดเร็ว หากมีการรั่วไหลระบบจะเตือน.
กระบวนการทํางานของอุปกรณ์ทดสอบการรั่วไหลของฮีเลียม:
1.ผู้ใช้งานวางชิ้นงานในเครื่องติดตั้งและกดปุ่มเริ่มต้น
2กล่องดูดซากปิดโดยอัตโนมัติและเครื่องติดตั้งปิดโดยอัตโนมัติ
3ระบบสูบสูบกล่องสูบและชิ้นงาน
4ระบบจะเต็มผลิตภัณฑ์ด้วยฮีเลียมโดยอัตโนมัติ
5ระบบจะตรวจสอบการรั่วในสินค้าโดยอัตโนมัติ
6. หากผลการทดสอบถูกคัดเลือก:
a ระบบใช้ฮีเลียมหมดโดยอัตโนมัติ
b ระบบเปิดประตูกล่องสูบอากาศโดยอัตโนมัติ
c. ไฟชี้วัดที่เหมาะสมจะส่อง และผู้ใช้งานจะถอดสินค้า
d. ผู้ประกอบการติดตั้งผลิตภัณฑ์ต่อไปที่จะได้รับการตรวจสอบและเริ่มวัฏจักรการทดสอบใหม่
7. หากผลการทดสอบไม่เหมาะสม
a ระบบใช้ฮีเลียมหมดโดยอัตโนมัติ
b. กดปุ่มยืนยันด้วยมือ
c. เปิดกล่องอัตโนมัติ
d. ไฟชี้วัดที่ไม่ผ่านคุณสมบัติถูกจุด และผู้ใช้งานถอนสินค้า
e. ผู้ประกอบการติดตั้งผลิตภัณฑ์ต่อไปที่จะได้รับการตรวจสอบและเริ่มต้นวงจรการทดสอบใหม่
ลักษณะของอุปกรณ์ทดสอบการรั่วไหลของฮีเลียม:
1อุปกรณ์มีกล่องสูบ 3 กล่องที่ทํางานในการเชื่อมโยง, จําเป็นเพียงผู้ประกอบการคนหนึ่งที่จะใช้อุปกรณ์
2ชิ้นส่วนการทํางานโดยอัตโนมัติเสร็จสิ้นกระบวนการทั้งหมดในกล่องระบายความร้อน, ซึ่งมีโครงสร้างทรงกลองและสามารถเปิดและปิดขึ้นและลงโดยอัตโนมัติผู้ประกอบการเพียงต้องการที่จะบรรทุกและบรรทุกวัสดุและการบรรทุกและถอนของง่ายและสะดวก
3. เครื่องติดตั้งกล่องว่างสามารถติดตั้งชิ้นงานได้สูงสุด 1 ชิ้นงานในเวลาเดียวกัน หากไม่จําเป็นต้องติดตั้งชิ้นงาน, หลุมติดตั้งชิ้นงานที่สอดคล้องสามารถถูกปิดด้วยพล็อก
4. การตรวจสอบฮีเลียมนํามาใช้เครื่องตรวจสอบการรั่วไหลที่นําเข้า มีความแม่นยําในการตรวจสอบการรั่วไหลสูงสุด 5 * 10-13Pa · m3 / sประหยัดการใช้งานก๊าซฮีเลียม.
5อุปกรณ์ได้รับการจําลองการรั่วไหลแบบสุ่ม 1.0E-9 Pa · m3/s พร้อมกับใบรับรองการรั่วไหลที่ออกโดยสถาบันการวัดแห่งชาติ
6ระยะห่างระหว่างวาล์วที่เต็มด้วยฮีเลียมกับชิ้นงานนั้นสั้น การบริโภคก๊าซก็ต่ํา และค่าการผลิตก็ลดลง
7ระบบถูกควบคุมโดย PLC และแสดงข้อมูลต่าง ๆ บนจอสัมผัสสี
8. ความปลอดภัยในการทํางานของอุปกรณ์, ด้วยการป้องกันความปลอดภัยและหยุดฉุกเฉิน, ปฏิบัติการรีเซ็ต
9การออกแบบอุปกรณ์ตรงกับความต้องการ ergonomic
Pอาราเมตร
รุ่น | HJ122 |
ชิ้นงานที่ทดสอบ | กล่องเซรามิก |
จํานวนกล่องสูบ | 3 (ทดสอบเพียงสินค้าเดียวต่อกล่อง) |
ก๊าซติดตาม | ก๊าซฮีเลียม |
ความดันฮีเลียม | 0.5MPa |
การฟื้นฟูฮีเลียม | ไม่มีการรีไซเคิล |
เวลาจักรยาน | 205 ชิ้น/ชั่วโมง |
อัตราการรั่วไหลของสัญญาณเตือน | 1.0*10-9ปา3/sec |
