IEC60245-2 อุปกรณ์ทดสอบสายเคเบิล เครื่องทดสอบความยืดหยุ่นแบบสถิตสำหรับสายเคเบิลแบบยืดหยุ่นที่สมบูรณ์

IEC60245-2 อุปกรณ์ทดสอบสายเคเบิล เครื่องทดสอบความยืดหยุ่นแบบสถิตสำหรับสายเคเบิลแบบยืดหยุ่นที่สมบูรณ์

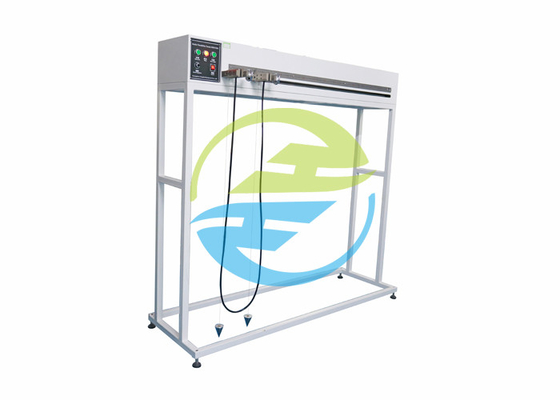

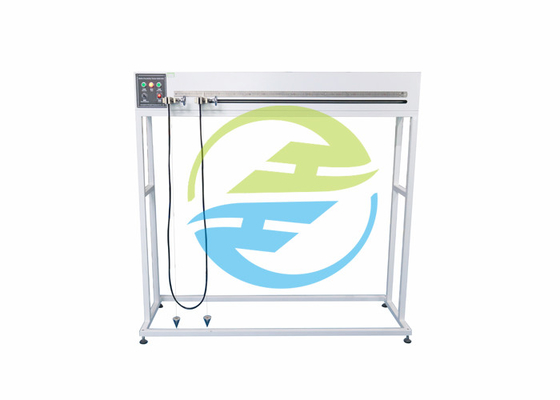

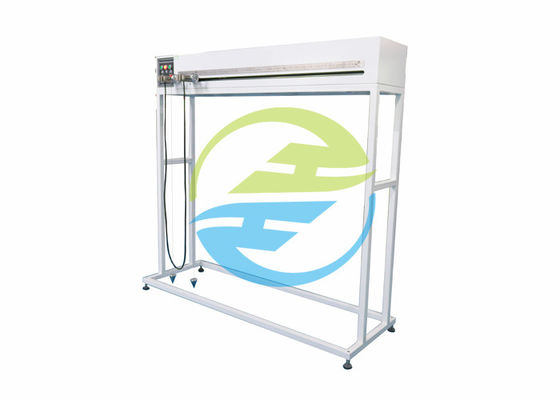

แนะนำโครงสร้าง
ตัวเครื่องประกอบด้วยแคลมป์เลื่อน แคลมป์คงที่ การป้องกันขีดจำกัดด้านซ้ายและขวา โครงสร้างการขับสกรู และแผงควบคุมไฟฟ้า
1. แคลมป์เลื่อนและแคลมป์ยึดส่วนใหญ่ประกอบด้วยที่นั่งแคลมป์และบล็อกแคลมป์ และแถบจับจะหมุนเพื่อดันแคลมป์บล็อกเพื่อยึดปลายทั้งสองของตัวอย่างตามลำดับอุปกรณ์ทดสอบสายเคเบิล
2. มีลิมิตสวิตช์ที่ด้านซ้ายและขวาแต่ละด้านเพื่อป้องกันฟิกซ์เจอร์เลื่อนเพื่อหลีกเลี่ยงการชนกัน
3. โครงสร้างไดรฟ์สกรูขับเคลื่อนแคลมป์เลื่อนเพื่อเลื่อนไปทางซ้ายและขวา
4. แผงควบคุมไฟฟ้าเป็นแผงควบคุมแบบแมนนวลพร้อมสวิตช์เช่นกะซ้าย, หยุด, กะขวา, แหล่งจ่ายไฟและการควบคุมความเร็ว

มาตรฐาน:IEC60245-1 สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 1: ข้อกำหนดทั่วไป, IEC60245-2 ข้อ 3.2 และรูปที่ 2 สายเคเบิลหุ้มฉนวนยาง - แรงดันไฟฟ้าสูงสุดและรวมถึง 450/750 V- ส่วนที่ 2: วิธีการทดสอบอุปกรณ์ทดสอบสายเคเบิล

แอปพลิเคชัน:ใช้สำหรับตรวจสอบความแข็งแรงทางกลของสายเคเบิลที่มีความยืดหยุ่นการทดสอบนี้ใช้ไม่ได้กับสายเคเบิลแบบยืดหยุ่นที่มีแกนที่มีพื้นที่หน้าตัดน้อยกว่า 4 มม.2 และสายเคเบิลที่มีแกนมากกว่า 18 แกนวางซ้อนกันมากกว่าสองชั้นที่มีจุดศูนย์กลาง

ตัวอย่างทดสอบ:เสร็จสิ้นสายเคเบิลที่มีความยืดหยุ่นอุปกรณ์ทดสอบสายเคเบิล

ลักษณะเฉพาะ:ตัวอย่างที่มีความยาว 3 เมตร±0.05 เมตร จะต้องทดสอบในเครื่องมือที่คล้ายกับที่แสดงในรูปที่ 2 แคลมป์ A และ B สองตัวจะต้องอยู่ที่ความสูงอย่างน้อย 1.5 เมตรเหนือระดับพื้นดินแคลมป์ A จะต้องถูกตรึงและแคลมป์ B จะต้องเคลื่อนที่ในแนวนอนที่ระดับแคลมป์ A ปลายของตัวอย่างจะต้องจับยึดในแนวตั้ง (และคงอยู่ในแนวตั้งระหว่างการทดสอบ) ปลายด้านหนึ่งอยู่ในแคลมป์ A อีกด้านหนึ่งในแคลมป์ที่เคลื่อนที่ได้ B ซึ่งจะต้อง อยู่ในระยะ /=0.20 เมตรจากแคลมป์ A สายเคเบิลใช้รูปร่างโดยประมาณดังรูปที่ 2 ด้วยเส้นประจากนั้นแคลมป์ที่เคลื่อนย้ายได้ B จะถูกย้ายออกจากแคลมป์ยึดตายตัว A จนกว่าห่วงที่เกิดจากสายเคเบิลจะมีรูปร่างดังแสดงในรูปที่ 2 โดยโครงร่างหนักของ U ที่ล้อมรอบทั้งหมดระหว่างแนวดิ่งสองเส้นผ่านแคลมป์และจัดวางเป็นแนวสัมผัส ไปยังเครื่องกำเนิดไฟฟ้าภายนอกของสายเคเบิลการทดสอบนี้ต้องทำสองครั้ง โดยหมุนสายเคเบิลในแคลมป์ หลังจากการทดสอบครั้งแรก จนถึง 180°อุปกรณ์ทดสอบสายเคเบิล
