| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HDX1310 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 25 ชุด /เดือน |

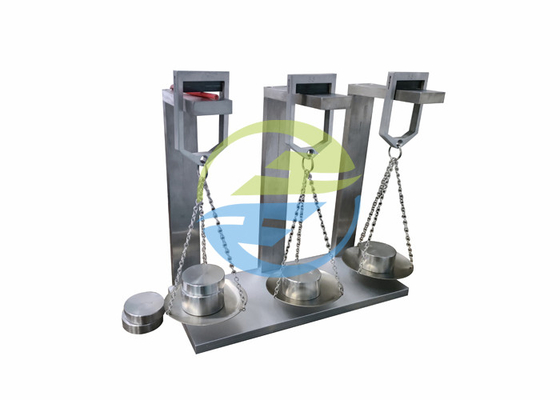

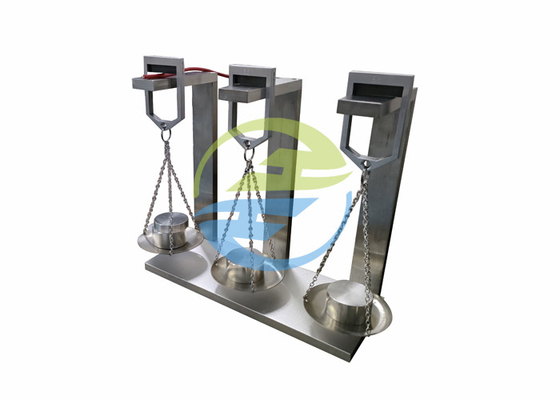

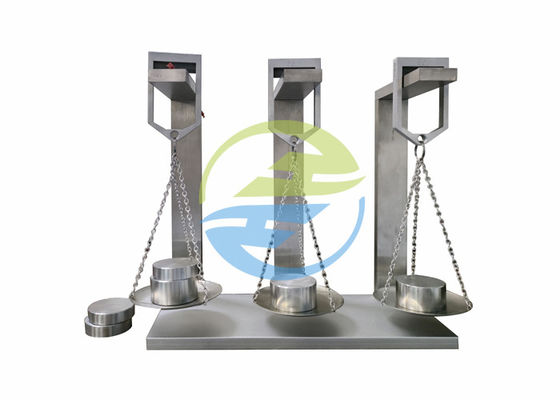

IEC60811-3-1 อุปกรณ์เยื้องอุณหภูมิสูงพร้อมโปรไฟล์รูปร่างเซกเตอร์ 90 °และ 120 °
IEC 60811-3-1 ข้อ 8.1.3 ตำแหน่งของชิ้นทดสอบแต่ละชิ้นในเครื่องทดสอบ
อุปกรณ์เยื้องแสดงในรูปที่ 1 และประกอบด้วยใบมีดสี่เหลี่ยมที่มีขอบกว้าง 0.70 ± 0.01 มม. ซึ่งสามารถกดเข้ากับชิ้นทดสอบได้ชิ้นทดสอบแต่ละชิ้นจะต้องอยู่ในตำแหน่งที่แสดงในรูปที่ 1 ให้วางสายแบนที่ไม่มีปลอกไว้ด้านแบนชิ้นทดสอบที่มีเส้นผ่านศูนย์กลางเล็กต้องจับจ้องอยู่ที่ส่วนรองรับในลักษณะที่ไม่โค้งงอภายใต้แรงกดของใบมีดชิ้นส่วนทดสอบของแกนรูปเซกเตอร์จะต้องวางบนส่วนรองรับที่มีโปรไฟล์รูปทรงเซกเตอร์ที่เหมาะสมดังแสดงในรูปที่ 1 แรงจะต้องกระทำในทิศทางตั้งฉากกับแกนของแกนใบมีดจะต้องตั้งฉากกับแกนของแกน
มาตรฐาน:
IEC 60811-508 สายเคเบิลไฟฟ้าและใยแก้วนำแสง — วิธีทดสอบสำหรับวัสดุที่ไม่ใช่โลหะ - ส่วนที่ 508: การทดสอบทางกล — การทดสอบแรงดันที่อุณหภูมิสูงสำหรับฉนวนและปลอก IEC 60811-3-1 รูปที่ 1อุปกรณ์ทดสอบสายเคเบิล
แอปพลิเคชัน:
สำหรับผลิตภัณฑ์ลวดและสายเคเบิลที่หุ้มฉนวนและหุ้มด้วยพีวีซี ให้วัดความต้านทานการเสียรูปทางความร้อนของฉนวนและปลอกพีวีซีภายใต้การกระทำของภาระทางความร้อนและทางกล ลวดฉนวนที่วัดได้สามารถเป็นเส้นกลม รูปพัดลม และสายแบบขนาน วัดได้กลมหรือแบนไม่แนะนำให้ใช้วิธีการทดสอบนี้เมื่อความหนาของตัวอย่างทดสอบ (ฉนวนหรือปลอก) น้อยกว่า 0.4 มม.อุปกรณ์ทดสอบสายเคเบิล
ตัวอย่างทดสอบ:
ผลิตภัณฑ์สายไฟและสายเคเบิลหุ้มฉนวนและหุ้มด้วยพีวีซี วัสดุของปลอกหุ้มฉนวนแบบพิน
พารามิเตอร์:
| สถานีงาน | 3 สถานี |
| ความกว้างใบมีด | 0.70±0.01mmอุปกรณ์ทดสอบสายเคเบิล |
| ตัวอย่างเครื่องบินสนับสนุน | 0°, 90°, 120° ต่อชิ้นต่อชิ้น สามารถเปลี่ยนใช้งานได้ |
| สนับสนุน | ฐานรองสแตนเลสเรียบ |
| น้ำหนัก | 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000g ชิ้นละ 3 ชิ้น รวมเป็น 30 ชิ้น |
