Helium Sniffer เครื่องทดสอบสำหรับเครื่องปรับอากาศ Condenser Evaporator Piping 10E-6Pa.m3 / s

Helium Sniffer เครื่องทดสอบสำหรับเครื่องปรับอากาศ Condenser Evaporator Piping 10E-6Pa.m3 / s

ชื่อแบรนด์: HongCe
เลขรุ่น: HHLZ
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: L/c, T/T ตะวันตกสหภาพ
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ทำในประเทศจีน
ได้รับการรับรอง:
CE,FCC,ROSH (Cost additional)
อัตราการตรวจจับการรั่วไหล:
2g / Y
Tracer Gas:
ส่วนผสมของฮีเลียมและไนโตรเจน
รอบทดสอบ:
30s / PC
ผลของงาน:
ท่อคอนเดนเซอร์ระเหย
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

helium leak detection

,

helium leak testing

รายละเอียดสินค้า

Helium Sniffer เครื่องทดสอบสำหรับเครื่องระเหยของ Condenser Air Condenser

ตามหลักการพื้นฐานของการตรวจจับการรั่วของฮีเลียมฮีเลียมเป็นก๊าซติดตามชิ้นงานจะเต็มไปด้วยฮีเลียมจากนั้นผ่านการรั่วไหลเครื่องตรวจจับฮีเลียมรั่วได้อย่างรวดเร็วและแม่นยำสามารถตรวจสอบความถูกต้องของการรั่วไหลของชิ้นงาน

พารามิเตอร์ทางเทคนิค:

ผลของงาน ท่อปรับอากาศ / ขดลวด
Tracer Gas ส่วนผสมฮีเลียมและไนโตรเจน (ฮีเลียม 30% + ไนโตรเจน 70%) หรือฮีเลียมบริสุทธิ์
อัตราการตรวจจับการรั่วไหล 2g / y เท่ากับ 1x10 -6 Pa.m 3 / s
เครื่องตรวจจับการรั่วไหลถูกต้อง 1x10 -8 Pa.m 3 / s
ความดันสำหรับการตรวจจับการรั่วไหลโดยรวม 4.0 Mpa (ปรับลดลงได้)
ความดันสำหรับการตรวจจับการรั่วไหลที่ดี 4.0 Mpa (ปรับลดลงได้)
วิธีการตรวจจับ ดมกลิ่นที่จับด้วยตนเอง
การอพยพ / การเติม / การกู้คืน 2 สถานี (อิสระ), 2 ช่องต่อต่อสถานี (มีเพียง 1/4 เส้นเชื่อมต่อจากลูกค้าเท่านั้น)
รอบการทดสอบ

30s / PC

(ไม่รวมการขนถ่ายชิ้นงานและเวลาในการตรวจหาดัดแปลงด้วยมือ)

Test Bench 1500mm * 600mm
ท่อแรงดันสูง 1.5 เมตร (4 ชิ้น)
ความสูงของแพลตฟอร์ม 850mm

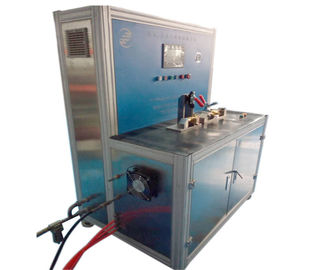

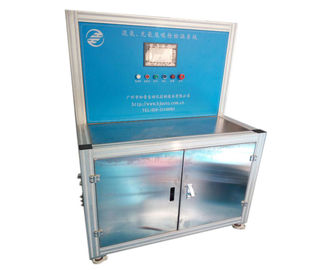

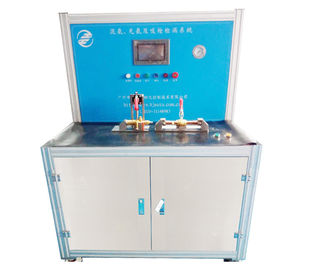

ส่วนประกอบของอุปกรณ์

แพลตฟอร์มการดำเนินงาน + ระบบการเติมและการเติมฮีเลียม

(ท่อสำหรับเชื่อมต่อทั้งสองฝ่ายจะต้องรับผิดชอบต่อลูกค้า)

แหล่งจ่ายไฟ สามเฟส
สัญญาณเตือนภัย ระบบจะแจ้งเตือนเมื่อ sniffer ตรวจพบสัญญาณการรั่วไหล
การตรวจจับการรั่วไหลคำอธิบาย:

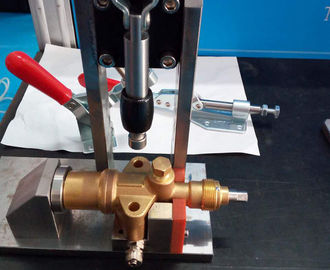

ผู้ประกอบการวางชิ้นงานไว้บนก้านบนแท่นทดสอบให้ผนึกตัวต่อของชิ้นงานด้วยตัวจับกระดาษด้วยมือ
หลังจากที่ผู้ปฏิบัติงานกดปุ่ม "Start" ไนโตรเจนแรงดันสูงจะถูกฉีดเข้าไปในชิ้นงานโดยอัตโนมัติจนกว่าความดันในชิ้นงานจะถึงค่าที่กำหนดไว้
ระบบจะหยุดการเติมไนโตรเจนและตัดสินโดยอัตโนมัติว่าชิ้นงานมีการรั่วไหลโดยรวมหรือไม่ตามค่าความดันลดลงในชิ้นงาน:
ถ้าค่าความดันลดลงในชิ้นงานเกินกว่าช่วงที่กำหนดไว้ล่วงหน้าภายในระยะเวลาที่ระบุซึ่งบ่งชี้ว่าชิ้นงานมีการรั่วไหลโดยรวม ในกรณีดังกล่าวขั้นตอนการตรวจจับการรั่วไหลขั้นต้นจะหยุดลง และการรั่วไหลขั้นต้นและคำแนะนำ "NG" จะปรากฏบนอินเทอร์เฟซการดำเนินการ ผู้ดำเนินการควรคลิก "ยืนยัน" ในบอร์ดการทำงานเพื่อรับทราบผลการทดสอบ ไนโตรเจนแรงดันสูงในชิ้นงานจะถูกปล่อยออกโดยอัตโนมัติจนกว่าจะมีแรงดัน 1atm; ชิ้นงานถูกยกเลิกการโหลดด้วยตัวเอง
ถ้าค่าความดันลดลงในชิ้นงานไม่เกินช่วงที่กำหนดไว้ล่วงหน้าภายในระยะเวลาที่ระบุซึ่งบ่งชี้ว่าการตรวจจับการรั่วไหลโดยรวมของการทดสอบชิ้นงานจะผ่านไปกระบวนการต่อไปจะดำเนินต่อไป
ชิ้นงานถูกอพยพไปยังระดับสูญญากาศที่ตั้งไว้ล่วงหน้า
ฮีเลียมแรงดันสูงที่ตั้งไว้ล่วงหน้าจะเต็มไปด้วยชิ้นงาน
ผู้ดำเนินการเก็บดมกลิ่นเพื่อตรวจหาฮีเลียมรอบชิ้นงาน
ตรวจสอบการรั่วไหลของชิ้นงานโดยอัตโนมัติ:

ระบบจะคำนวณอัตราการรั่วไหลของจุดรั่วซึมทั้งหมดโดยอัตโนมัติหากตรวจพบปริมาณฮีเลียมเกินกว่าช่วงที่ตั้งไว้ซึ่งแสดงให้เห็นว่าชิ้นงานมีรอยรั่วที่ดี ในกรณีนี้กระบวนการตรวจจับการรั่วไหลที่ดีจะหยุดลง และการรั่วไหลที่ดีและคำแนะนำ "NG" จะปรากฏบนอินเทอร์เฟซการดำเนินการ ผู้ดำเนินการควรคลิก "ยืนยัน" ในบอร์ดการทำงานเพื่อรับทราบผลการทดสอบ กระบวนการต่อไปจะดำเนินต่อไป

ถ้าตรวจพบน้ำหนักฮีเลียมทั้งหมดไม่เกินช่วงที่กำหนดไว้ล่วงหน้าแสดงว่าชิ้นงานมีคุณสมบัติและได้รับสัญญาณ OK บนอินเทอร์เฟซการดำเนินการ กระบวนการต่อไปจะดำเนินต่อไป

ฮีเลียมในชิ้นงานจะได้รับการกู้คืนจนกระทั่งระดับสูญญากาศภายในชิ้นงานถึงค่าที่กำหนดไว้
อากาศจะถูกจ่ายให้กับชิ้นงานจนกว่าจะมีความดัน 1atm;

ชิ้นงานถูกยกเลิกการโหลดโดยผู้ดำเนินการด้วยตนเอง
