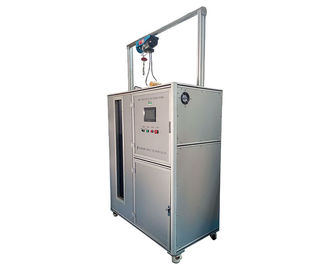

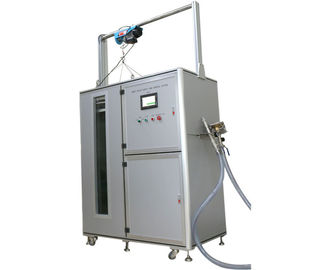

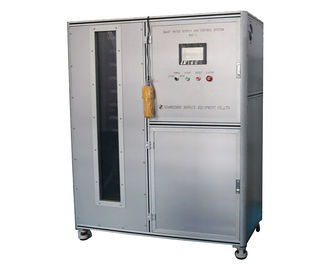

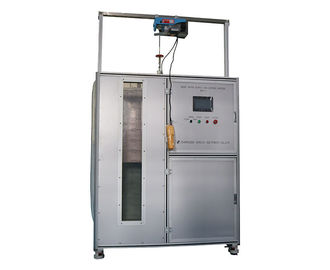

IEC 60529 IPX7 ทดสอบสมาร์ทคอนโทรล Immersion Tank 500L อุปกรณ์ทดสอบ IEC

ระบบควบคุมและจ่ายน้ำอัจฉริยะ HH0805

รายละเอียด:

นี้ จะ ใช้สำหรับการทดสอบของ IPX7 ก็ยังให้น้ำและการควบคุมอัตโนมัติไฟฟ้าสำหรับ IPX1 ~ 6 ทดสอบป้องกันการรั่วซึม

ยืนยันตามมาตรฐาน:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 เป็นต้น

ตัวอย่างทดสอบ: เครื่องมือทดสอบที่มีฟังก์ชั่นกันน้ำเช่นเครื่องใช้ไฟฟ้าโคมไฟตู้ไฟฟ้าชิ้นส่วนไฟฟ้ารถยนต์รถจักรยานยนต์ผลิตภัณฑ์ไฟฟ้า (เช่นอุปกรณ์ยานยนต์สวิตช์ทุกชนิดมอเตอร์ขนาดเล็กเป็นต้น)

คุณสมบัติ:

แบบบูรณาการของถังเก็บน้ำและตู้ควบคุม

พารามิเตอร์ทางเทคนิค:

1 เหมาะสำหรับการป้องกันน้ำ IPX1-6 และน้ำหยดน้ำการทดสอบการแช่น้ำ IPX7 และการควบคุมอัตโนมัติของระบบทดสอบน้ำทั้ง;

2 วิธีการจัดหาน้ำ: น้ำคงที่อุณหภูมิน้ำอุปทานคงที่น้ำอุปทานแรงดันคงที่

หลังจากที่ผู้ใช้กำหนดค่าการไหลของน้ำและความดันน้ำบนหน้าจอสัมผัสเมตรอิเล็กทรอนิกส์หรือเครื่องวัดความดันแบบดิจิตอลตรวจสอบค่าปัจจุบันโดยทันทีอ่านค่าลงใน PLC ผ่านการแปลงข้อมูลจากนั้นปรับค่าโดยอัตโนมัติ ความเร็วในการหมุนของปั๊มผ่านตัวแปลงความถี่

4. มีการไหลขนาดใหญ่และไหลขนาดเล็กสองวิธีน้ำประปา

5. น้ำไหลขนาดใหญ่:

(a) ใช้สำหรับการทดสอบการฉีดพ่นละอองน้ำ IPX5 ~ IPX6 และการฉีดน้ำ IPX8

(b) ช่วงการไหล: 10 ~ 100 ลิตร / นาที

(c) ความถูกต้องของการไหล: ± 0.5 ลิตร / นาที

(d) เครื่องวัดการไหล: เครื่องวัดค่ากังหัน

(e) ปั้มน้ำ: ปั๊มแรงเหวี่ยงสแตนเลส

6. น้ำไหลขนาดเล็ก:

(ก) ใช้ได้กับการทดสอบกันน้ำ IPX1, IPX2, IPX3, IPX4 และ UL

(b) ช่วงการไหล: 1 ~ 10 ลิตร / นาที

(c) ความถูกต้องของการไหล: ± 0.5 ลิตร / นาที

Flowmeter: เครื่องวัดค่ากังหัน

(d) ปั๊มน้ำ: ปั๊มแรงเหวี่ยงสแตนเลส

(e) ช่วงความดัน: 0.1-3Kg / cm²;

(f) จอแสดงผลดิจิตอลความดัน: ใช้เครื่องวัดความดันแบบดิจิทัล

7. ถังเก็บน้ำ:

(a) สามารถใช้ได้กับการเก็บน้ำ IPX5 ~ IPX6 การทดสอบการฉีดพ่นด้วยน้ำที่แข็งแรงการฉีดน้ำ IPX8, การแช่ IPX7

(ข) ปริมาตร: 500 ลิตร

(c) ขนาด: L600mmXW660mmXH1400mm

(d) หน้าต่างสังเกตการณ์: หน้าต่างกระจกแกร่ง

(e) ขนาดหน้าต่างสังเกตการณ์: W200mmXH1250mm

(f) มาตรวัดความลึก: สแตนเลส

(g) ความสูงของเครื่องวัดความลึก: 1300 มม. ความถูกต้อง 1 มิลลิเมตร

(h) การควบคุมระดับของเหลว: สวิทช์ลอย + ท่อล้น

8. ตู้ควบคุม:

(a) การตรวจจับการไหล: การตอบสนองของสัญญาณไหลผ่านทางอิเล็กทรอนิกส์มิเตอร์มิเตอร์

(b) การตั้งค่าการไหล: ตั้งค่าบนหน้าจอสัมผัส

(c) ตรวจจับอุณหภูมิ: PID

(ง) ตัวควบคุม: มิตซูบิชิ PLC

(e) อินเตอร์เฟซที่เป็นมิตร: หน้าจอสัมผัสขนาด 7 นิ้ว

(f) ฟังก์ชั่นการควบคุม: การไหลของน้ำคงที่, ความดันน้ำคงที่, การควบคุมการตกฝนในแนวตั้ง, การควบคุมการสั่นไหวของท่อฝน, การควบคุมการเคลื่อนไหวของตารางการหมุนและการควบคุมเวลาในการทดสอบ

(g) ฟังก์ชั่นการป้องกัน: การป้องกันการรั่วซึม, การป้องกันการโอเวอร์โหลด, การป้องกันการลัดวงจร

9. ท่อจ่ายน้ำประปา: อุปทานน้ำของอุปกรณ์นี้โดยใช้ท่อพีวีซีจะถูกกำหนดให้กับอุปกรณ์แต่ละชิ้นตามรูปแบบของไซต์และควบคุมด้วยวาล์วน้ำพุไฟฟ้า

10. ติดตั้งวาล์วระบายน้ำบนท่อจ่ายน้ำระบบจะปล่อยน้ำโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น

11. ตัวกรอง: เปลือกสแตนเลส, ฟิลเตอร์กรอง

12. วัสดุตัวเครื่อง: โปรไฟล์อลูมิเนียม

13. ขนาดรูปลักษณ์ (WXDXH): 1400X750X1600mm
