| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HC9910C+9914C |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที,แอล/C |
| ความสามารถในการจําหน่าย: | 1 ชุดต่อเดือน |

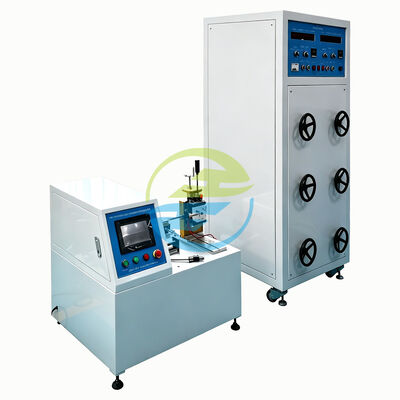

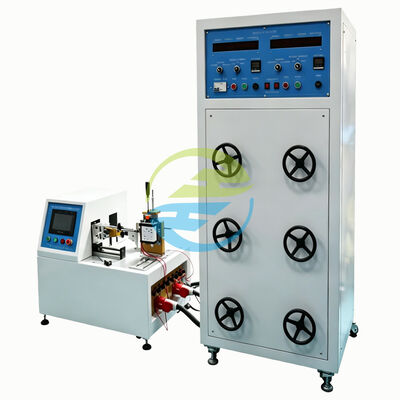

ระบบทดสอบความสามารถในการตัดวงจรและการทำงานปกติของ HongCe นำเสนอโซลูชันการทดสอบที่ครอบคลุมสำหรับผู้ผลิตอุปกรณ์เสริมไฟฟ้าและห้องปฏิบัติการรับรอง แพลตฟอร์มแบบบูรณาการนี้รวมการหมุนเวียนทางกลที่แม่นยำเข้ากับเทคโนโลยีตู้โหลด RLC ในตัว ทั้งหมดควบคุมโดย PLC อุตสาหกรรมเดียวเพื่อการซิงโครไนซ์ระดับไมโครวินาทีระหว่างการเคลื่อนที่ทางกลและการใช้โหลดไฟฟ้า
| มาตรฐาน | ข้อ(ข้อ) | พารามิเตอร์การทดสอบหลัก |
|---|---|---|
| IEC 60884-1:2013 | ข้อ 20, รูปที่ 16 | ความสามารถในการตัดวงจร: 50 รอบที่แรงดันไฟฟ้าพิกัด 1.1×, กระแสพิกัด, cos φ 0.6 ที่ 106 kPa |
| IEC 60884-1:2013 | ข้อ 21, ตารางที่ 18 | การทำงานปกติ: 5,000 รอบ (≤16A), 2,500 รอบ (>16A-32A) ที่พารามิเตอร์พิกัด |
| IEC 60669-1:2017 | ข้อ 19, รูปที่ 12 | การทำงานของสวิตช์: 40,000 รอบ (≤16A), 20,000 รอบ (>16A) พร้อมการต่อที่ cos φ 0.8, การตัดที่ cos φ 0.6 |
| IEC 60669-1:2017 | ข้อ 20, ตารางที่ 9-10 | ความสามารถในการต่อ/ตัดวงจร: 200 รอบที่ 1.1×V, 1.25×I, cos φ 0.3 |
| GB/T 2099.1-2008 | ข้อ 20, 21 | มาตรฐานแห่งชาติจีนเทียบเท่า IEC 60884-1 |
| BS 1363-1:2023 | ข้อ 19, 20 | มาตรฐานสหราชอาณาจักรสำหรับปลั๊ก/เต้ารับ 13A พร้อมข้อกำหนดความทนทานเฉพาะ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| สถานีทดสอบ | 3 สถานีอิสระ ขยายได้ถึง 6 สถานี |
| ระบบควบคุม | PLC อุตสาหกรรม (S7-1200 CPU 1214C) พร้อมหน้าจอสัมผัส HMI ขนาด 10 นิ้ว |
| กำลังไฟฟ้าเข้า | AC 380V ±10%, 50Hz, สามเฟส, สูงสุด 15 kVA |
| ตู้โหลด RLC | ความจุรวม 15 kVA, ช่วง PF 0.3-0.98 พร้อมความละเอียด 0.01 |
| แรงดันทดสอบ | 0-300V AC, ความแม่นยำ ±0.5% |
| กระแสทดสอบ | 0-30A AC, ความแม่นยำ ±1% |
| ระบบขับเคลื่อน | มอเตอร์เซอร์โว AC พร้อมเอ็นโค้ดเดอร์ 17 บิต, ระยะชัก 0-100 มม. |
| อัตราการหมุนเวียน | 1-30 รอบต่อนาที, ตั้งโปรแกรมได้ต่อสถานี |
| การจับรูปคลื่น | การสุ่มตัวอย่าง 1 MS/s, ความละเอียด 12 บิต, การวิเคราะห์อัตโนมัติ |
| ขนาด | ม้านั่งทดสอบ: 1600×900×1700 มม., ตู้โหลด: 800×800×1800 มม. |
| น้ำหนัก | ประมาณ 800 กก. รวม |
| การรับรอง | เครื่องหมาย CE (LVD + EMC), ISO 9001:2015 QMS |
| เกณฑ์การประเมิน | HongCe — โรงงานต้นทาง | บริษัทการค้าทั่วไป |
|---|---|---|
| รูปแบบธุรกิจ | ผู้ผลิตโดยตรงพร้อมการออกแบบ วิศวกรรม และการผลิตภายในองค์กร | ตัวกลางขายต่ออุปกรณ์จากโรงงานที่ไม่รู้จัก |
| ราคา | ราคาตรงจากโรงงานพร้อมโครงสร้างต้นทุนที่โปร่งใส | ส่วนต่างราคา 15-30% พร้อมความยืดหยุ่นในการให้ส่วนลดที่จำกัด |
| การสนับสนุนทางเทคนิค | การสื่อสารโดยตรงระหว่างวิศวกรกับวิศวกรพร้อมความเชี่ยวชาญด้านการใช้งาน | พนักงานขายที่มีความรู้ทางเทคนิคจำกัด ขึ้นอยู่กับซัพพลายเออร์ |
| การควบคุมคุณภาพ | กระบวนการ QC ภายในองค์กร 5 ขั้นตอนพร้อมเอกสารครบถ้วน | อาศัย QC ของโรงงานผู้ผลิต คุณภาพแตกต่างกันไปในแต่ละการจัดส่ง |
| บริการหลังการขาย | รับประกัน 12 เดือน, สนับสนุนฟรีตลอดอายุการใช้งาน, รับประกันอะไหล่ 5 ปี | การรับประกันขึ้นอยู่กับซัพพลายเออร์, ไม่รับประกันความพร้อมของอะไหล่ |
| ขั้นตอน QC | กิจกรรมการตรวจสอบ | เกณฑ์การยอมรับ |
|---|---|---|
| ขั้นตอนที่ 1: การตรวจสอบวัสดุ | การตรวจสอบองค์ประกอบทางเคมี, การทดสอบความแข็ง, การตรวจสอบมิติ | องค์ประกอบ SUS304 ตาม ASTM A240, ความแข็ง ±2 HRC, ความเรียบผิว Ra ≤1.6μm |
| ขั้นตอนที่ 2: การตรวจสอบการผลิต | การตรวจสอบชิ้นงานแรก, การตรวจสอบมิติ, การตรวจสอบคุณภาพเกลียว | ความคลาดเคลื่อนของเกจ ±0.005 มม., การจับคู่เกลียว Class 6H/6g ตาม ISO 965 |
| ขั้นตอนที่ 3: การตรวจสอบการประกอบ | การตรวจสอบความพอดีทางกล, ความต่อเนื่องทางไฟฟ้า, การทดสอบการเชื่อมต่อเพื่อความปลอดภัย | ความต้านทานฉนวน ≥100 MΩ, การเชื่อมต่อทั้งหมดทำงานได้, ไม่มีความร้อนผิดปกติ |
| ขั้นตอนที่ 4: การทดสอบการทำงาน | การเผาไหม้ 48 ชั่วโมง, การตรวจสอบการสอบเทียบ, การทดสอบระบบความปลอดภัย | ฟังก์ชันทั้งหมดทำงานถูกต้อง, การสอบเทียบอยู่ในเกณฑ์ที่กำหนด, เสียงรบกวน ≤65 dB(A) |
| ขั้นตอนที่ 5: การตรวจสอบก่อนจัดส่ง | การตรวจสอบขั้นสุดท้ายด้วยสายตา, การตรวจสอบเอกสาร, การตรวจสอบบรรจุภัณฑ์ | ไม่มีข้อบกพร่องด้านความสวยงาม, เอกสารครบถ้วน, บรรจุภัณฑ์เหมาะสม |
