เบนจ์ทดสอบรีเลย์
Created with Pixso.

ชุดทดสอบรีเลย์สอดคล้องกับ IEC 61810 สถานีทดสอบ 20 แห่ง แรงดันไฟ DC 5-60V/AC 0-300V

ชุดทดสอบรีเลย์สอดคล้องกับ IEC 61810 สถานีทดสอบ 20 แห่ง แรงดันไฟ DC 5-60V/AC 0-300V

ชื่อแบรนด์: HongCe
เลขรุ่น: hcrtb
MOQ: 1 ชุด
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: l/c, t/t
ความสามารถในการจําหน่าย: 10 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration certificate(cost additional)
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

ม้านั่งทดสอบรีเลย์ตามมาตรฐาน IEC 61810

,

ชุดทดสอบรีเลย์ 20 สถานี

,

เครื่องทดสอบรีเลย์ DC 5-60V AC 0-300V

รายละเอียดสินค้า

ชุดทดสอบรีเลย์สอดคล้องกับ IEC 61810 20 สถานีทดสอบ DC 5-60V/AC 0-300V แรงดันไฟฟ้าคอยล์



รายละเอียดสินค้า

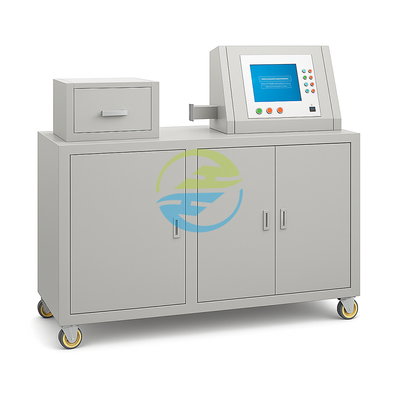

HCRTB-009 Relay Life Test Bench เป็นอุปกรณ์ทดสอบอัจฉริยะที่ผสานรวมการควบคุม PLC และอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย โดยจะทำงานอัตโนมัติในกระบวนการหลัก เช่น การนับเปิด/ปิด การตรวจจับการยึดติดของหน้าสัมผัส และการตัดสินข้อผิดพลาด—จำเป็นต้องมีการดำเนินการด้วยตนเองสำหรับการเดินสายและการตั้งค่าพารามิเตอร์เท่านั้น ด้วย 8 สถานีสำหรับการทดสอบอายุการใช้งานทางไฟฟ้า, 12 สถานีสำหรับการทดสอบอายุการใช้งานทางกล และ 1 สถานีสำหรับการทดสอบประสิทธิภาพ มันจำลองสภาวะในโลกแห่งความเป็นจริงโดยใช้โหลดแบบต้านทานและอุปนัย เพื่อให้มั่นใจถึงการทดสอบความทนทานและประสิทธิภาพของหน้าสัมผัสรีเลย์อย่างแม่นยำ



การใช้งานผลิตภัณฑ์

เหมาะสำหรับผู้ผลิตรีเลย์, ห้องปฏิบัติการอิเล็กทรอนิกส์ยานยนต์ และสถาบันทดสอบส่วนประกอบไฟฟ้า HCRTB-009 ได้รับการออกแบบมาเพื่อทำการทดสอบอายุการใช้งานและประสิทธิภาพอย่างครอบคลุม รองรับการควบคุมคุณภาพสายการผลิต การตรวจสอบการปฏิบัติตามข้อกำหนด และการตรวจสอบความถูกต้องของ R&D เพื่อให้มั่นใจว่ารีเลย์เป็นไปตามมาตรฐานความน่าเชื่อถือก่อนการผลิตจำนวนมากหรือการใช้งาน



จุดเด่นของผลิตภัณฑ์

ประสิทธิภาพหลายสถานี: ทดสอบรีเลย์ 8 ตัวพร้อมกันภายใต้ภาระ (อายุการใช้งานทางไฟฟ้า) และ 12 ตัวโดยไม่มีภาระ (อายุการใช้งานทางกล) พร้อมสถานี 1 แห่งสำหรับพารามิเตอร์ประสิทธิภาพ (เวลาทำงาน, เวลาปล่อย, เวลาตีกลับ) เพิ่มปริมาณงานการทดสอบสูงสุด

การจำลองโหลดในโลกแห่งความเป็นจริง: ใช้โหลดแบบต้านทาน/อุปนัยที่มีแรงดันไฟฟ้า (0-300V) และกระแสไฟฟ้า (0.1-150A) ที่ปรับได้ เพื่อจำลองสภาวะการทำงานจริง เพื่อให้มั่นใจว่าผลการทดสอบสะท้อนถึงความน่าเชื่อถือในโลกแห่งความเป็นจริง

การจัดการข้อผิดพลาดอัจฉริยะ: ตั้งค่าเกณฑ์ล่วงหน้าสำหรับการยึดติดของหน้าสัมผัสหรือการไหม้ขาด หยุดสถานีที่ผิดพลาดโดยอัตโนมัติ บันทึกเวลา/ประเภทความล้มเหลว และทริกเกอร์การเตือนภัย ลดการตรวจสอบด้วยตนเอง

การควบคุมพารามิเตอร์ที่ยืดหยุ่น: เวลาเปิด/ปิดคอยล์ที่ปรับแต่งได้ (0.05-99.9S), รอบการทดสอบ (1-99,999,999 ครั้ง) และเกณฑ์ความล้มเหลว (1-9999 ครั้ง) พร้อมหน่วยความจำปิดเครื่องเพื่อหลีกเลี่ยงการสูญเสียข้อมูล

การทดสอบประสิทธิภาพที่แม่นยำ: วัดเวลาทำงาน, เวลาปล่อย และเวลาตีกลับ (0-999.9ms, ความละเอียด 0.1ms) สำหรับการวิเคราะห์ประสิทธิภาพรีเลย์เชิงลึก



มาตรฐานอ้างอิงสากล

  • IEC 61810.1-2008 (รีเลย์ - ส่วนที่ 1: ข้อกำหนดทั่วไปสำหรับรีเลย์ไฟฟ้า)

มาตรา 6.3: ระบุขั้นตอนการทดสอบอายุการใช้งานทางไฟฟ้าและทางกล ซึ่งสอดคล้องกับความสามารถในการทดสอบอายุการใช้งานคู่ (8 ไฟฟ้า/12 กลไก) ของ HCRTB-009

มาตรา 7.2: กำหนดให้มีการวัดเวลาทำงาน, เวลาปล่อย และเวลาตีกลับ ซึ่งตรงกับการทดสอบประสิทธิภาพความละเอียด 0.1ms ของอุปกรณ์

  • GB/T 21711.1-2008 (รีเลย์ไฟฟ้า - ส่วนที่ 1: วิธีการทดสอบอายุการใช้งานสำหรับหน้าสัมผัสไฟฟ้า)

มาตรา 5.2: กำหนดให้มีการจำลองโหลด (แบบต้านทาน/อุปนัย) ในระหว่างการทดสอบอายุการใช้งาน ซึ่ง HCRTB-009 ทำได้ด้วยโหลดที่ปรับได้ 0-300V/0.1-150A

  • QC/T 695-2002 (รีเลย์ยานยนต์ - วิธีการทดสอบ)

มาตรา 4.7: กำหนดให้มีการบันทึกข้อผิดพลาดอัตโนมัติ (การยึดติด/การไหม้ขาด) และฟังก์ชันการเตือนภัย ซึ่งเป็นคุณสมบัติหลักของ HCRTB-009



พารามิเตอร์ทางเทคนิค

หมายเลขซีเรียล

พารามิเตอร์

ข้อมูลจำเพาะ

1

แหล่งจ่ายไฟ

AC 220V±10%, 50Hz

2

แรงดันไฟฟ้าคอยล์ (DC)

ปรับได้ 5-60V, กระแสไฟฟ้า <5A, ความละเอียด 0.1V

3

แรงดันไฟฟ้าคอยล์ (AC)

ปรับได้ 0-300V, กระแสไฟฟ้า <5A, ความละเอียด 0.1V, ความถี่ 50Hz

4

สถานีทดสอบ

8 สถานี (อายุการใช้งานทางไฟฟ้า), 12 สถานี (อายุการใช้งานทางกล), 1 สถานี (ประสิทธิภาพ)

5

เวลาเปิดคอยล์

0.05-99.9S (ตั้งโปรแกรมได้)

6

เวลาปิดคอยล์

0.1-99.9S (ตั้งโปรแกรมได้)

7

รอบการทดสอบ

1-99,999,999 ครั้ง (หน่วยความจำปิดเครื่อง, หยุดอัตโนมัติพร้อมเสียง-ไฟเตือนเมื่อเสร็จสิ้น)

8

พารามิเตอร์โหลด

แรงดันไฟฟ้า: 0-300V; กระแสไฟฟ้า: 0.1-150A (ปรับได้, ความแม่นยำ ±1%); ตัวประกอบกำลังไฟฟ้า: 0.3-1

9

แรงดันไฟฟ้าไม่มีโหลด

ปรับได้ 80V-300V, ความละเอียด 0.1V, ความแม่นยำ ±1%

10

ช่วงการทดสอบประสิทธิภาพ

เวลาทำงาน: 0-999.9ms (ความละเอียด 0.1ms); เวลาปล่อย: 0-999.9ms (ความละเอียด 0.1ms); เวลาตีกลับ: 0-999.9ms (ความละเอียด 0.1ms)

11

เกณฑ์ผลิตภัณฑ์ที่มีข้อบกพร่อง

1-9999 ครั้ง (ตั้งโปรแกรมได้, ทริกเกอร์การเตือนภัย/หยุดสำหรับสถานีที่ผิดพลาด)

12

การตัดสินความล้มเหลว

หยุดโหลด/กำลังไฟคอยล์เมื่อจำนวนความล้มเหลว (ต่อเนื่องหรือสะสม) ถึงค่าที่ตั้งไว้; เตือนภัยเป็นเวลา ≥1 นาที

13

โหมดควบคุม

การควบคุม PLC พร้อมการทำงานบนหน้าจอสัมผัส

14

การเดินสาย

ขั้วต่อกระแสไฟฟ้าสูง 2 คู่ (สำหรับหน้าสัมผัส); เทอร์มินอลบล็อก 1 ตัว (สำหรับกำลังไฟคอยล์); การเชื่อมต่อตู้โหลดผ่านสายไฟ

15

การจัดเก็บข้อมูล

การจัดเก็บพารามิเตอร์การทดสอบและรุ่นรีเลย์ในระยะยาว

16

การควบคุมด้วยตนเอง

แต่ละสถานีมีฟังก์ชันเปิด/ปิดโหลดด้วยตนเองสำหรับการปรับกระแสไฟก่อนการทดสอบ
