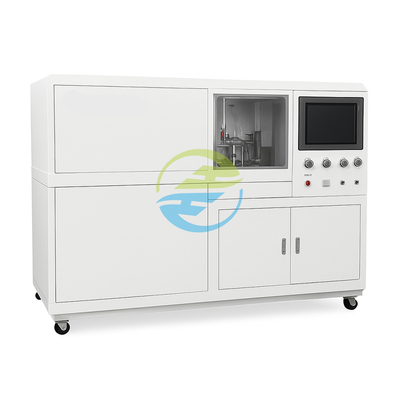

เครื่องทดสอบการถ่ายทอดแก๊สแบบอัตโนมัติเต็ม IEC 60255 รับรอง 0.6-4.2m/S เครื่องทดสอบอัตราการไหลของแก๊สที่ฉลาด

เครื่องทดสอบการถ่ายทอดแก๊สแบบอัตโนมัติเต็ม IEC 60255 รับรอง 0.6-4.2m/S เครื่องทดสอบอัตราการไหลของแก๊สที่ฉลาด

ชื่อแบรนด์: HongCe
เลขรุ่น: hcrtb-002
MOQ: 1 set
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: L/C, T/T
ความสามารถในการจําหน่าย: 10 sets per month
ข้อมูลรายละเอียด
Place of Origin:
CHINA
ได้รับการรับรอง:
Calibration certificate(cost additional)
อุณหภูมิในการทำงาน:
-10 ℃ ~ 50 ℃
ขนาด:
800 × 1100 × 1560 มม. (ความกว้าง×ความลึก×ความสูง)
โหมดทดสอบ:
เฟสเดียว/สามเฟส
ฟังก์ชั่นการทดสอบ:
รับ, ส่ง, เวลา, การต่อต้าน ฯลฯ
ความแม่นยำ:
±0.1%
ฟังก์ชั่นการป้องกัน:
ระเบิดอัตราการอ้วน/วงจรสั้น/อุณหภูมิ
แหล่งจ่ายไฟ:
ไฟฟ้ากระแสสลับ 220V/110V
อุณหภูมิการทำงาน:
0-40 ℃
อุณหภูมิการจัดเก็บ:
-20-60 ℃
อินพุตพลังงาน:
AC220V ± 10%, 50/60Hz
กระแสเอาต์พุต:
0-100a
ทดสอบความถี่:
40-120Hz (ปรับได้)
แรงดันเอาต์พุต:
0-300V
แอปพลิเคชัน:
การทดสอบรีเลย์
โหมดควบคุม:
การควบคุมด้วยตนเอง/พีซี
Packaging Details:
Plywood
เน้น:

เครื่องทดสอบการสลับแก๊สแบบอัตโนมัติเต็ม

,

เครื่องทดสอบรีเล่ย์ที่ได้รับการรับรองจาก IEC 60255

,

เครื่องทดสอบอัตราการไหลผ่านที่ฉลาด

รายละเอียดสินค้า

เครื่องทดสอบการถ่ายทอดแก๊สแบบอัตโนมัติเต็ม IEC 60255 รับรอง 0.6-4.2m/S เครื่องทดสอบอัตราการไหลของแก๊สที่ฉลาด



คําอธิบายสินค้า
HC-TRB-002 มีการออกแบบที่บูรณาการในระดับอุตสาหกรรม โดยบูรณาการระบบท่อตรวจจับอิสระสามระบบ (φ25/50/80mm) สถาปัตยกรรมการเก็บข้อมูลความเร็วสูง CAN busและเทคโนโลยีการปรับปรุงความถี่ของเวกเตอร์ช่องทางนี้สามารถตรวจสอบอัตโนมัติและแม่นยําของอัตราการไหลของเรเล่ก๊าซ, ปริมาตร, การปิด, และความขาดแคลนของน้ํามัน. มันยังสนับสนุนปริมาตรการปิดน้ํามัน optional และกว้าง φ40



การใช้สินค้า
มันให้บริการแพลตฟอร์มการตรวจสอบระดับห้องปฏิบัติการที่สอดคล้องกับมาตรฐาน IEC สําหรับบริษัทพลังงาน ผู้ผลิตเครื่องแปลง และองค์กรทดสอบการประกันการทํางานที่น่าเชื่อถือของตัวต่อส่งแก๊สในกรณีที่เกิดความผิดพลาดของทรานฟอร์ม (เช่นการปล่อยน้ํามันภายในและการแตกของน้ํามัน)การป้องกันอุบัติเหตุขนาดใหญ่



ประเด็นสําคัญของสินค้า
การปรับปรุงแบบฉลาดหลายขนาด
การออกแบบท่อที่อิสระสามแบบ (φ25/50/80) แต่ละแบบมีส่วนท่อตรงที่ตั้งค่าเพื่อรักษาความมั่นคงของกระแสการไหลตรง ตอบสนองมาตรฐานการวัดของเหลวตามมาตรฐาน ISO 5167
รองรับการสลับแบบ float/flapper สองแบบ ซึ่งเข้ากันได้กับรุ่นชั้นนําของโลก
ระบบตรวจสอบความผิดพลาดศูนย์
การนับจังหวะปั๊มวัดเกียร์: ความแม่นยําในการตรวจจับปริมาณ ± 0.1mL (เกินมาตรฐานอุตสาหกรรม 1.0%)
การควบคุมการไหลผ่านการแปลงความถี่ของเวกเตอร์: ยกเลิกการกระแทกของปั๊มน้ํามัน, ทําให้ความมั่นคงของอัตราการไหลผ่าน ± 0.3% F.S.
การควบคุมระดับอุตสาหกรรม 4.0
หน้าจอสัมผัสขนาด 19 นิ้ว + ระบบ HMI การสร้างรายงาน A4/Wi-Fi ด้วยการคลิกเดียว
สถาปัตยกรรมบัส CAN: รวบรวมสัญญาณแก๊สหนัก/เบา 3 คู่พร้อมกัน โดยมีเวลาตอบสนองการวินิจฉัยความผิดพลาด < 50 ms
การป้องกันความปลอดภัย
การสร้างจากสแตนเลส 304 + ระดับการป้องกัน IP54 ระบบทําความร้อนอุณหภูมิน้ํามัน (-10 °C ถึง 50 °C ปรับปรุง)
เครื่องกั้นกรองกลางแบบไฮดรอลิก (ความเบี่ยงเบนความเข้ม < ± 3 mm) ป้องกันการกระจายน้ํามัน



มาตรฐานมาตรฐานสากล
IEC 60255-1:2022รายละเอียดการทํางานและความปลอดภัยทางไฟฟ้าสําหรับเรเล่ การรับรองคุณสมบัติการทํางานอย่างครบถ้วน
ISO 5167-1:2022รายละเอียดการวัดสําหรับเครื่องวัดกระแสความดันความแตกต่าง การออกแบบที่สอดคล้องกับส่วนท่อตรงเพื่อการไหลที่คง
IEEE C57.104-2019, การวิเคราะห์ก๊าซผิดพลาดสําหรับอุปกรณ์ท่วมน้ํามัน, การกระตุ้นอัตโนมัติการบันทึกสถานะขาดแคลนน้ํามัน
IEC 60529:2013, ระดับการป้องกัน (รหัส IP), การรับรอง IP54 (กันฝุ่นและกันกระจาย)



รายละเอียดเทคนิค

ปริมาตร

รายละเอียด

ความแม่นยํา/ความสอดคล้อง

การรับรองมาตรฐาน

IEC 60255-1:2022, ISO 5167-1:2022, IEEE C57.104-2019

การสอดคล้องอย่างเต็มที่

การทดสอบความเร็วการไหล

φ25 port: 0.6 ~ 4.2 m/s
φ50 port: 0.6 ~ 3.2 m/s
φ80 port: 0.6 ~ 2.2 m/s

± 0.3% F.S.

การปรับระดับปริมาณ

0~950 ml

±0.1 mL (เกินมาตรฐานอุตสาหกรรม)

การทดสอบการปิด

ความดัน: 0 ~ 250 kPa (ควบคุมดิจิตอล)
ระยะเวลา: 1~60 นาที (สามารถเขียนโปรแกรมได้)

ความมั่นคงของความดัน: ± 0.1%

ประเภทเรเล่ที่เข้ากันได้

ประเภทกระเป๋า, ประเภทระบายน้ําสองชั้น (มาตรฐานโลก)

รางวัล

ความเหมาะสมของท่าเรือ

มาตรฐาน: φ25/φ50/φ80 มิลลิเมตร
ไม่จําเป็น: φ40 มิลลิเมตร, วาล์วตัดน้ํามัน

รางวัล

ประเภทของเครื่องวัดกระแส

0.5 ปริมาณการออกแรงกระแทก

รับรองมาตรฐาน ISO 4064

ระบบควบคุม

PC + PLC อุตสาหกรรม HMI 19 นิ้ว

WIN OS อัพเกรดทางไกล

การเก็บข้อมูล

สถาปัตยกรรม CAN Bus
3 คู่ สัญญาณก๊าซหนัก/เบา

เวลาตอบสนอง < 50 ms

อินเตอร์เฟซข้อมูล

Ethernet, SQL Database, การบูรณาการ QMS/MES

รางวัล

เครื่องปักไฮดรอลิก

อัตโนมัติ-ศูนย์กลาง
ความเบี่ยงเบนความเข้มข้น: <± 3 mm

304 โครงสร้างจากสแตนเลส

การป้องกันความปลอดภัย

ปรางกันระเบิด + การจัดอันดับ IP54 (IEC 60529:2013)

การป้องกันการรั่วไหลของน้ํามัน

การควบคุมอุณหภูมิน้ํามัน

ระบบทําความร้อน: -10°C ~ 50°C ปรับสภาพแวดล้อม

รางวัล

พลังงาน

AC 380V±10%, 50/60Hz, 9.5 kW

รางวัล

ขนาด (L × W × H)

2900 × 650 × 1600 มิลลิเมตร

รางวัล

น้ําหนัก

1300 กิโลกรัม
