เบนจ์ทดสอบรีเลย์
Created with Pixso.

ชุดทดสอบรีเลย์สอดคล้องกับ IEC 61811 รองรับรีเลย์ 1-4 ตัว แรงดันคอยล์ DC 0-110V/AC 0-250V

ชุดทดสอบรีเลย์สอดคล้องกับ IEC 61811 รองรับรีเลย์ 1-4 ตัว แรงดันคอยล์ DC 0-110V/AC 0-250V

ชื่อแบรนด์: HongCe
เลขรุ่น: HCRTB-008
MOQ: 1 ชุด
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: l/c, t/t
ความสามารถในการจําหน่าย: 30 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration certificate(cost additional)
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

เบานทดสอบรีเล่ยที่สอดคล้องกับ IEC 61811

,

เบานทดสอบรีเล่ย์ที่มีการสนับสนุน DC 0-110V

,

AC 0-250V เครื่องทดสอบสลับระบายไฟฟ้าระบายไฟฟ้า

รายละเอียดสินค้า

ชุดทดสอบรีเลย์สอดคล้องกับ IEC 61811 รองรับรีเลย์ 1-4 ตัว แรงดันไฟคอยล์ DC 0-110V/AC 0-250V



รายละเอียดสินค้า

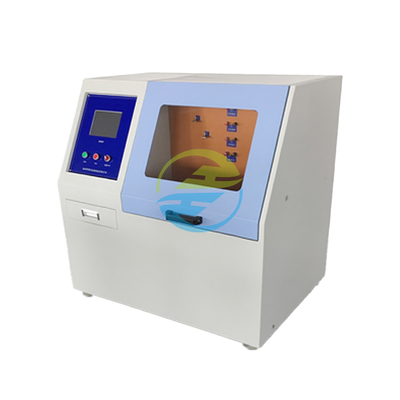

HCRTB-008 Relay Test Bench เป็นอุปกรณ์ทดสอบประสิทธิภาพสูงที่ผสานรวมการควบคุม PLC ขั้นสูงและอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย ออกแบบด้วยโครงสร้างแบบตั้งโต๊ะที่แข็งแกร่ง มีการเคลือบสารป้องกันไฟฟ้าสถิต แผงสแตนเลสสตีลแบบกัดคุณภาพสูง และส่วนประกอบเสริมความปลอดภัย เช่น ฝาครอบอะคริลิกแบบเลื่อนและม้านั่งทำงานเบกาไลต์ฉนวนกันไฟ เครื่องจักรนี้ทำงานโดยอัตโนมัติในกระบวนการทดสอบหลักๆ รวมถึงการทดสอบวงจรชีวิต การวัดความต้านทาน และการตัดสินความผิดพลาด โดยต้องใช้การทำงานด้วยตนเองสำหรับการหนีบผลิตภัณฑ์และการตั้งค่าพารามิเตอร์เท่านั้น เพื่อให้มั่นใจถึงประสิทธิภาพและความแม่นยำ



การใช้งานผลิตภัณฑ์

เหมาะสำหรับผู้ผลิตรีเลย์ สถาบันตรวจสอบไฟฟ้า และผู้ใช้รีเลย์ HCRTB-008 ได้รับการออกแบบมาเพื่อทดสอบประสิทธิภาพของรีเลย์อย่างครอบคลุม รองรับการควบคุมคุณภาพในสายการผลิต การตรวจสอบการปฏิบัติตามข้อกำหนดในห้องปฏิบัติการทดสอบ และการตรวจสอบการบำรุงรักษาตามปกติสำหรับผู้ใช้ปลายทาง เพื่อให้มั่นใจว่ารีเลย์เป็นไปตามมาตรฐานการทำงานก่อนการใช้งาน



จุดเด่นของผลิตภัณฑ์

  • การทดสอบอัตโนมัติ: ดำเนินการทดสอบวงจรชีวิต (สำหรับกลุ่มหน้าสัมผัส 2 กลุ่มพร้อมกัน) ความต้านทานคอยล์ ความต้านทานหน้าสัมผัส และการวัดความต้านทานฉนวนโดยอัตโนมัติ ลดการแทรกแซงด้วยตนเองและข้อผิดพลาด

  • การรวมพารามิเตอร์หลายรายการ: ทดสอบรีเลย์ 1-4 ตัวอย่างอิสระ โดยรองรับขั้วเดี่ยว/คู่ (NO/NC/NO+NC) และการกำหนดค่าโหลดที่ปรับแต่งได้ ขจัดความจำเป็นในการใช้อุปกรณ์หลายตัว

  • การตรวจจับข้อผิดพลาดอัจฉริยะ: ตั้งค่าเกณฑ์ล่วงหน้าสำหรับการยึดติดหน้าสัมผัสหรือการไหม้ขาด หยุดการทดสอบโดยอัตโนมัติและส่งสัญญาณเตือนเมื่อข้อผิดพลาดสะสมจนถึงจำนวนที่ตั้งไว้ เพื่อให้มั่นใจถึงการตัดสินที่เชื่อถือได้

  • การตรวจสอบย้อนกลับของข้อมูล: จัดเก็บข้อมูลการทดสอบ (รุ่นรีเลย์ ค่าความต้านทาน รอบการทดสอบ) และเปิดใช้งานการส่งออก USB สำหรับการวิเคราะห์และการพิมพ์ อำนวยความสะดวกในการติดตามคุณภาพ

  • การออกแบบเพื่อความปลอดภัย: ติดตั้งฝาครอบป้องกันอะคริลิกและม้านั่งทำงานฉนวนเพื่อป้องกันอันตรายจากไฟฟ้า เพื่อความปลอดภัยของผู้ปฏิบัติงานระหว่างการทดสอบแรงดันไฟฟ้าสูง



มาตรฐานอ้างอิงสากล

  • IEC 61811-1:2017 (รีเลย์ - ส่วนที่ 1: วิธีการทดสอบวงจรชีวิตสำหรับหน้าสัมผัสไฟฟ้า)

    • ข้อ 4.2: ระบุขั้นตอนการทดสอบสำหรับวงจรชีวิตของหน้าสัมผัส รวมถึงการตั้งค่าเวลาเปิด/ปิด (0.1s-99.9s) และการบันทึกจำนวนรอบ (1-999,999 ครั้ง)

    • ข้อ 5.3: กำหนดให้มีการตรวจจับข้อผิดพลาดอัตโนมัติสำหรับการยึดติดหน้าสัมผัสหรือวงจรเปิดถาวร ซึ่งสอดคล้องกับฟังก์ชันการตัดสินอัจฉริยะของ HCRTB-008

  • IEC 60255-5:2019 (รีเลย์วัดและอุปกรณ์ป้องกัน - ส่วนที่ 5: การวัดความต้านทานหน้าสัมผัส)

    • ข้อ 3.3: กำหนดช่วงการทดสอบความต้านทานหน้าสัมผัส (1-1000mΩ) และความแม่นยำในการวัด ซึ่งตรงกับความสามารถในการทดสอบที่แม่นยำของ HCRTB-008

  • IEC 61111:2020 (การทดสอบความต้านทานฉนวนสำหรับอุปกรณ์ไฟฟ้า)

    • ข้อ 5.1: ระบุช่วงการทดสอบความต้านทานฉนวน (1MΩ-1000MΩ) สำหรับฉนวนคอยล์-หน้าสัมผัส ซึ่ง HCRTB-008 ปฏิบัติตามอย่างเต็มที่



พารามิเตอร์ทางเทคนิค

หมายเลขซีเรียล

พารามิเตอร์

ข้อมูลจำเพาะ

1

แหล่งจ่ายไฟ

AC 220V±10%, 50Hz

2

ขั้วรีเลย์ที่ทดสอบ

ขั้วเดี่ยว ขั้วคู่; ปกติเปิด (NO), ปกติปิด (NC) หรือ NO+NC พร้อมกัน

3

จำนวนรีเลย์ที่ทดสอบ

1-4 (การทดสอบอิสระ)

4

การกำหนดค่าโหลด

รีเลย์ 1 ตัวพร้อมหน้าสัมผัส NO/NC 1 ชุด → ตู้โหลด 1 ตู้; รีเลย์ 1 ตัวพร้อมหน้าสัมผัส NO/NC 2 ชุด → ตู้โหลด 1 ตู้

5

แรงดันไฟคอยล์

DC 0-110V (ปรับด้วยตนเอง); AC 0-250V (ปรับด้วยตนเอง)

6

เอาต์พุตกระแสไฟคอยล์

สูงสุด 1A (DC); สูงสุด 1A (AC)

7

ดิจิตอลโวลต์มิเตอร์

ความแม่นยำ ±0.5%, ความละเอียด 0.1V

8

เวลาทดสอบเปิด/ปิด

0.1s-99.9s (ตั้งโปรแกรมได้ด้วย PLC)

9

รอบการทดสอบ

1-999,999 (หน่วยความจำปิดเครื่อง หยุดอัตโนมัติพร้อมเสียงเตือนเมื่อเสร็จสิ้น)

10

การทดสอบความต้านทานหน้าสัมผัส

1-1000mΩ

11

การทดสอบความต้านทานคอยล์

1-1000Ω

12

การทดสอบความต้านทานฉนวน

1MΩ-1000MΩ

13

การจัดเก็บข้อมูล

การจัดเก็บพารามิเตอร์และรุ่นรีเลย์ในระยะยาว รองรับการส่งออก USB

14

โหมดควบคุม

การควบคุม PLC พร้อมการทำงาน HMI อัจฉริยะ

15

การเดินสายไฟ

ขั้วต่อกระแสไฟสูง 2 คู่ (สำหรับหน้าสัมผัส); เทอร์มินอลบล็อก 1 ตัว (สำหรับไฟคอยล์)

16

ขนาด

600mm (กว้าง) × 450mm (ลึก) × 1400mm (สูง)
