เบนจ์ทดสอบรีเลย์
Created with Pixso.

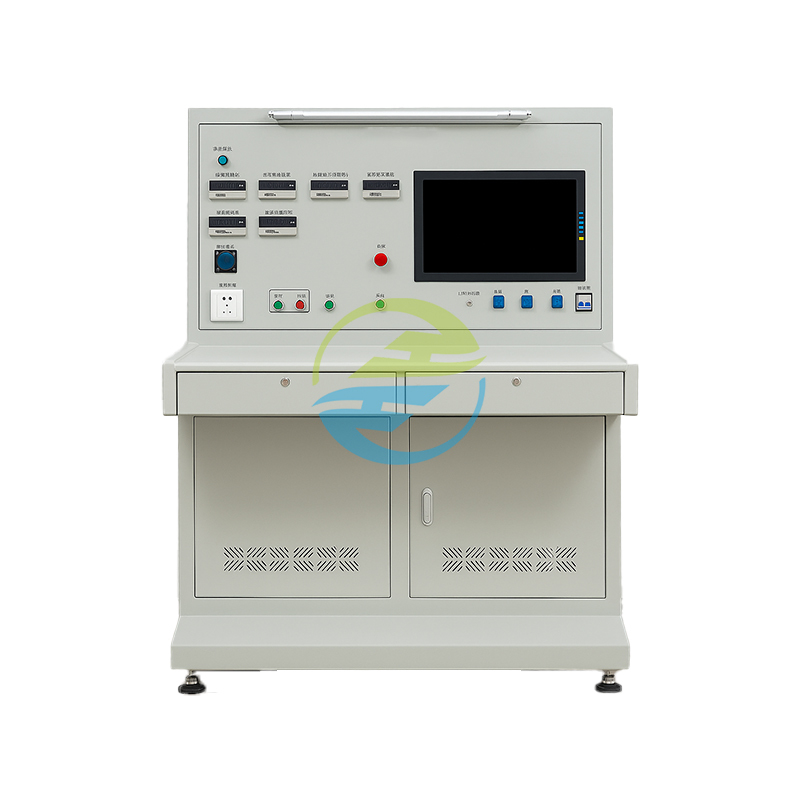

ชุดทดสอบรีเลย์ตามมาตรฐาน EC 61810 ความแม่นยำ ±0.5% อินพุต 220V

ชุดทดสอบรีเลย์ตามมาตรฐาน EC 61810 ความแม่นยำ ±0.5% อินพุต 220V

ชื่อแบรนด์: HongCe
เลขรุ่น: HCRTB-005
MOQ: 1 ชุด
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: L/C, T/T
ความสามารถในการจําหน่าย: 10 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration certificate(cost additional)
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

ชุดทดสอบรีเลย์ตามมาตรฐาน EC 61810

,

ชุดทดสอบรีเลย์อินพุต 220V

,

ชุดทดสอบรีเลย์ความแม่นยำสูง

รายละเอียดสินค้า

คำอธิบายผลิตภัณฑ์
HCRTB-005 รีเลย์บัลลังก์ทดสอบที่ครอบคลุมเป็นอุปกรณ์ทดสอบที่ชาญฉลาดสูง มันใช้เครื่องวัดดิจิตอลสำหรับการอ่านข้อมูลโดยตรงควบคู่ไปกับการควบคุมแรงดันไฟฟ้า PLC อุตสาหกรรมและการทำงานของคอมพิวเตอร์อัตโนมัติอย่างสมบูรณ์ เพียงเลือกโมเดลรีเลย์เพื่อให้กระบวนการทดสอบทั้งหมดเสร็จสมบูรณ์ การทดสอบแบบบูรณาการการจัดการข้อมูลและการสร้างรายงานมีความแม่นยำสูงประสิทธิภาพสูงและการบำรุงรักษาง่าย



แอปพลิเคชันผลิตภัณฑ์
มันเหมาะอย่างยิ่งสำหรับการตรวจสอบการทดสอบและการตรวจสอบการยอมรับของรีเลย์สัญญาณต่างๆ มันสามารถทำการทดสอบประสิทธิภาพที่ครอบคลุมใน 19 รุ่นกระแสหลักรวมถึงรีเลย์ที่ไม่ได้โพลาไรซ์รีเลย์โพลาไรซ์รีเลย์โพลาไรซ์รีเลย์, รีเลย์เวลาและรีเลย์ AC



ไฮไลท์ผลิตภัณฑ์

  • การดำเนินการอัตโนมัติเต็มรูปแบบ: เลือกรุ่นด้วยการคลิกเพียงครั้งเดียวบนคอมพิวเตอร์และการทดสอบคุณสมบัติทางไฟฟ้าและเครื่องกลจะเสร็จสมบูรณ์โดยอัตโนมัติ ไม่จำเป็นต้องจดจำขั้นตอนที่ซับซ้อนทำให้ง่ายสำหรับผู้ใช้มือใหม่ที่จะเรียนรู้ได้อย่างรวดเร็ว
  • ความแม่นยำในการทดสอบที่สูงเป็นพิเศษ: ความต้านทานของขดลวด, แรงดันไฟฟ้า AC/DC/การทดสอบในปัจจุบันได้รับความแม่นยำ± 0.5%และการทดสอบเวลานั้นแม่นยำถึง 0.001 วินาทีโดยมีความน่าเชื่อถือของข้อมูลเกินค่าเฉลี่ยของอุตสาหกรรม
  • เข้ากันได้อย่างมาก: รองรับทั้งการทดสอบปลั๊กอินและแบบไม่ติดตั้ง กล่องทดสอบหนึ่งกล่องเข้ากันได้กับรีเลย์ซีรีย์ AX ทั้งหมดแผงจ่ายไฟและรีเลย์ส่งสัญญาณไม่จำเป็นต้องเปลี่ยนส่วนประกอบบ่อยครั้ง
  • การจัดการข้อมูลอัจฉริยะ: ระบบฐานข้อมูลในตัวช่วยให้การจัดการบันทึก, การสืบค้นข้อมูลทดสอบ, การพิมพ์รายงานและการสร้างฉลากบาร์โค้ดเพื่อการตรวจสอบย้อนกลับและเก็บถาวรได้ง่าย
  • การออกแบบที่ใช้งานง่าย: สิ่งที่แนบมาขนาดกะทัดรัด (900 × 1100 × 1200 มม.) และส่วนต่อประสานผู้ใช้ที่ใช้งานง่ายลดความเมื่อยล้าของผู้ปฏิบัติงานและเหมาะสำหรับระยะเวลาการทำงานที่ยาวนาน



มาตรฐานอ้างอิงระหว่างประเทศ
IEC 61810-1 "รีเลย์และคอนแทคเลนส์ - ตอนที่ 1: ทั่วไป"

  • ข้อกำหนดของข้อ: กำหนดมาตรฐานคำศัพท์ทั่วไปสภาพแวดล้อมการทดสอบและขั้นตอนพื้นฐานสำหรับการทดสอบรีเลย์ เงื่อนไขการทดสอบ (เช่นการควบคุมอุณหภูมิและความชื้น) และข้อกำหนดการทำงานของอุปกรณ์นี้สอดคล้องกับข้อกำหนดการทดสอบรีเลย์ขั้นพื้นฐานของมาตรฐานนี้อย่างเต็มที่

IEC 61810-3 "รีเลย์และคอนแทคเลนส์ - ส่วนที่ 3: วิธีทดสอบสำหรับรีเลย์แม่เหล็กไฟฟ้า"

  • ข้อกำหนดของข้อ: กำหนดวิธีการทดสอบสำหรับพารามิเตอร์สำคัญของรีเลย์แม่เหล็กไฟฟ้าเช่นค่าการทำงานค่าปล่อยและความต้านทานขดลวด อุปกรณ์นี้ปฏิบัติตามขั้นตอนการทดสอบของมาตรฐานนี้อย่างเคร่งครัดสำหรับการทดสอบลักษณะทางไฟฟ้าของรีเลย์ทั้งโพลาไรซ์และแบบโพลาไรซ์ (เช่นค่าการทำงานและค่าการทำงานย้อนกลับ)

IEC 60947-5-1 "สวิตช์แรงดันไฟฟ้าต่ำและตัวควบคุม-ส่วนที่ 5-1: อุปกรณ์วงจรควบคุมและองค์ประกอบการสลับ"

  • ข้อกำหนดข้อ: ระบุมาตรฐานการทดสอบประสิทธิภาพความปลอดภัยสำหรับรีเลย์ในวงจรควบคุมเช่นความต้านทานการสัมผัสและความต้านทานฉนวน ความต้านทานการติดต่อของอุปกรณ์นี้ (ความแม่นยำ± 1%) และการทดสอบความต้านทานฉนวนกันความร้อนเป็นไปตามข้อกำหนดการตรวจสอบความปลอดภัยของมาตรฐานนี้อย่างเต็มที่



พารามิเตอร์ทางเทคนิค

หมวดหมู่

พารามิเตอร์เฉพาะ

พลังงานอินพุต

แรงดันไฟฟ้า: เฟสเดี่ยว AC 220V ± 10%; ความถี่: 50Hz ± 2Hz; การใช้พลังงานสูงสุด: <2kw

รุ่นรีเลย์ที่ใช้งานได้

ครอบคลุม 19 ซีรีส์รวมถึงไม่ใช่โพลาร์โพลาไรซ์โพลาร์ลำเอียง rectifier เวลาและรีเลย์ AC เช่น JWXC-1000, JYXC-660, JSBXC-850, JJC ฯลฯ รองรับการปรับแต่งผู้ใช้และการขยายตัว

รายการทดสอบ

ลักษณะทางไฟฟ้า: ค่าการปลดปล่อย, ค่าการทำงาน, ค่าการทำงานย้อนกลับ, ความต้านทานต่อขดลวด, ความต้านทานฉนวน, แรงดันไฟฟ้า AC/DC/กระแส ฯลฯ ฯลฯ
ลักษณะทางกล: เวลาปล่อยช้าเวลารับช้าการจัดตำแหน่งการติดต่อความดันสัมผัสเวลาสลับ ฯลฯ

ทดสอบความแม่นยำ

ความต้านทานต่อคอยล์: ± 0.5%± 2d;
แรงดันไฟฟ้า AC/DC/ปัจจุบัน: ± 0.5%± 2d;
การวัดเวลา (การปล่อย/สลับช้า ฯลฯ ): 0.001s ± 1D;
ความต้านทานฉนวน: ± 10%± 3D;
ความต้านทานการสัมผัส: ± 1%± 3D;
การจัดตำแหน่งติดต่อ: 0.001s ± 1D

องค์ประกอบของระบบ

1 หน่วยหลัก, ซ็อกเก็ตทดสอบรีเลย์ 1 ชุด, เครื่องพิมพ์ 1 ชุด, กล่องทดสอบ 1 ชุด, คอมพิวเตอร์ควบคุม 1 ชุด (รวมถึงจอภาพ)

มิติโดยรวม

900 × 1100 × 1200 มม.

สภาพแวดล้อมการดำเนินงาน

อุณหภูมิ: -5 ℃ ~+40 ℃; ความชื้นสัมพัทธ์: ≤90% (+25 ℃); สภาพแวดล้อมปลอดจากแม่เหล็กที่แข็งแกร่งการสั่นสะเทือนและฝุ่นนำ

โหมดการทำงาน

ควบคุมโดยซอฟต์แวร์คอมพิวเตอร์ การเลือกแบบจำลองผ่านเมาส์ การทดสอบอัตโนมัติ รองรับการบันทึกข้อมูลสอบถามและรายงานการพิมพ์
