ชุดทดสอบรีเลย์ตามมาตรฐาน IEC 61810 พร้อมอินพุต AC380V และความแม่นยำระดับ 0.2

รายละเอียดสินค้า

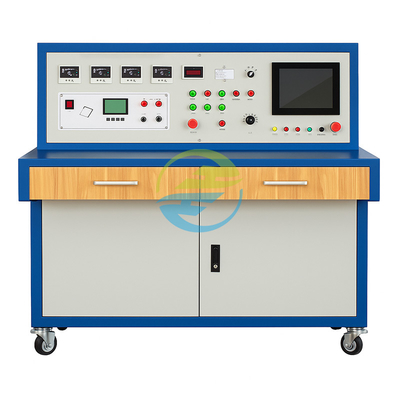

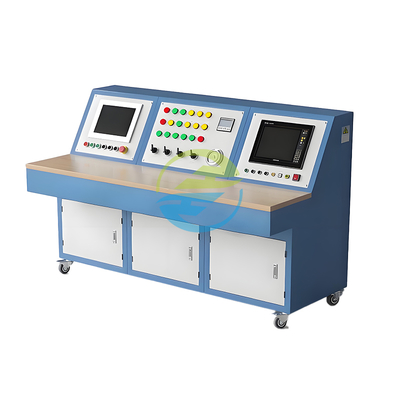

เครื่องทดสอบรีเลย์ HCRTB-004 เป็นเครื่องทดสอบส่วนประกอบไฟฟ้าแบบบูรณาการที่มีความแม่นยำสูง ออกแบบมาเพื่อทดสอบประสิทธิภาพของรีเลย์และส่วนประกอบสวิตชิ่งต่างๆ โดยจะรวบรวมและประมวลผลข้อมูลการทดสอบโดยอัตโนมัติ พร้อมทั้งแสดงผล สร้างรายงาน และพิมพ์ข้อมูลในเวลาเดียวกัน ใช้งานง่ายและให้ผลการทดสอบที่เชื่อถือได้ ตอบสนองความต้องการในการทดสอบของส่วนประกอบไฟฟ้าที่หลากหลาย

การใช้งานผลิตภัณฑ์

• ส่วนใหญ่ใช้ในรถไฟและรถไฟใต้ดิน ดำเนินการทดสอบประสิทธิภาพการทำงาน (เช่น การวัดค่าดึงเข้าและค่าปล่อย) และการปรับพารามิเตอร์บนส่วนประกอบสวิตชิ่งไฟฟ้าแบบสัมผัส เช่น คอนแทคเตอร์แม่เหล็กไฟฟ้า AC/DC, รีเลย์กลาง, รีเลย์แรงดันไฟฟ้า, รีเลย์กระแสไฟฟ้า, รีเลย์ความร้อน, สวิตช์ลม และรีเลย์เวลา เพื่อให้มั่นใจว่าประสิทธิภาพของส่วนประกอบเป็นไปตามมาตรฐาน

จุดเด่นของผลิตภัณฑ์

• การทดสอบที่ครอบคลุม: ครอบคลุมพารามิเตอร์หลัก เช่น ค่าดึงเข้า/ปล่อย/ค้างของรีเลย์กลางและคอนแทคเตอร์, ค่าทริปของรีเลย์ความร้อน/กระแสเกิน และเวลาทริปของรีเลย์เวลา ตอบสนองความต้องการในการทดสอบของส่วนประกอบประเภทต่างๆ
• ระบบอัตโนมัติและประสิทธิภาพสูง: ดำเนินการรวบรวมข้อมูล การประมวลผล การแสดงผล และการพิมพ์รายงานโดยอัตโนมัติ ลดการดำเนินการด้วยตนเองและปรับปรุงประสิทธิภาพการทดสอบและความแม่นยำของข้อมูล
• ช่วงเอาต์พุตที่ยืดหยุ่น: มีเอาต์พุตแรงดันไฟฟ้าหลายแบบ รวมถึง DC 0-150V, DC 0-48V และ AC 0-400V เพื่อตอบสนองความต้องการแรงดันไฟฟ้า/กระแสไฟฟ้าของส่วนประกอบต่างๆ และให้ความเข้ากันได้สูง
• การวัดที่มีความแม่นยำสูง: ใช้การออกแบบความแม่นยำระดับ 0.2 ซึ่งช่วยให้มั่นใจได้ถึงข้อผิดพลาดในการวัดที่น้อยที่สุดสำหรับพารามิเตอร์ต่างๆ เช่น ความต้านทานหน้าสัมผัส ความต้านทานฉนวน และความต้านทานขดลวด ทำให้มั่นใจได้ถึงความน่าเชื่อถือของข้อมูลสูง

มาตรฐานอ้างอิงสากล

IEC 61810-1 "รีเลย์และคอนแทคเตอร์ - ส่วนที่ 1: บทบัญญัติทั่วไป"

• ข้อกำหนดของข้อ: มาตรฐานนี้ระบุคำศัพท์ทั่วไป คำจำกัดความ และขั้นตอนพื้นฐานสำหรับการทดสอบรีเลย์และคอนแทคเตอร์ ขั้นตอนการทดสอบของผลิตภัณฑ์นี้สอดคล้องกับข้อกำหนดทั่วไปสำหรับการทดสอบประสิทธิภาพของส่วนประกอบไฟฟ้าที่ระบุไว้ในมาตรฐานนี้

IEC 61810-3 "รีเลย์และคอนแทคเตอร์ - ส่วนที่ 3: วิธีการทดสอบสำหรับรีเลย์แม่เหล็กไฟฟ้า"

• ข้อกำหนดของข้อ: ระบุวิธีการทดสอบสำหรับพารามิเตอร์สำคัญของรีเลย์แม่เหล็กไฟฟ้า เช่น ค่าใช้งาน ค่าปล่อย และค่าค้าง ผลิตภัณฑ์นี้มีการทดสอบประสิทธิภาพการทำงานของรีเลย์กลางและคอนแทคเตอร์ AC/DC ที่สอดคล้องกับมาตรฐานการทดสอบในข้อนี้อย่างเต็มที่

IEC 60947-5-1 "สวิตช์เกียร์และอุปกรณ์ควบคุมแรงดันไฟฟ้าต่ำ - ส่วนที่ 5-1: อุปกรณ์วงจรควบคุมและองค์ประกอบสวิตชิ่ง"

• ข้อกำหนดของข้อ: ระบุข้อกำหนดการทดสอบสำหรับส่วนประกอบต่างๆ เช่น รีเลย์และรีเลย์เวลาในวงจรควบคุม ฟังก์ชันการทดสอบเวลาการทำงานของรีเลย์เวลาและฟังก์ชันการวัดความต้านทานหน้าสัมผัสของผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดโดยละเอียดของมาตรฐานนี้

พารามิเตอร์ทางเทคนิค
