Iec 60034 พั๊มน้ําแรงดันสูง เบนจ์ทดสอบผลการทํางานครบวงจร

Iec 60034 ชุดทดสอบปั๊มน้ำแรงดันสูง การทดสอบประสิทธิภาพโดยรวม

รายละเอียดสินค้า

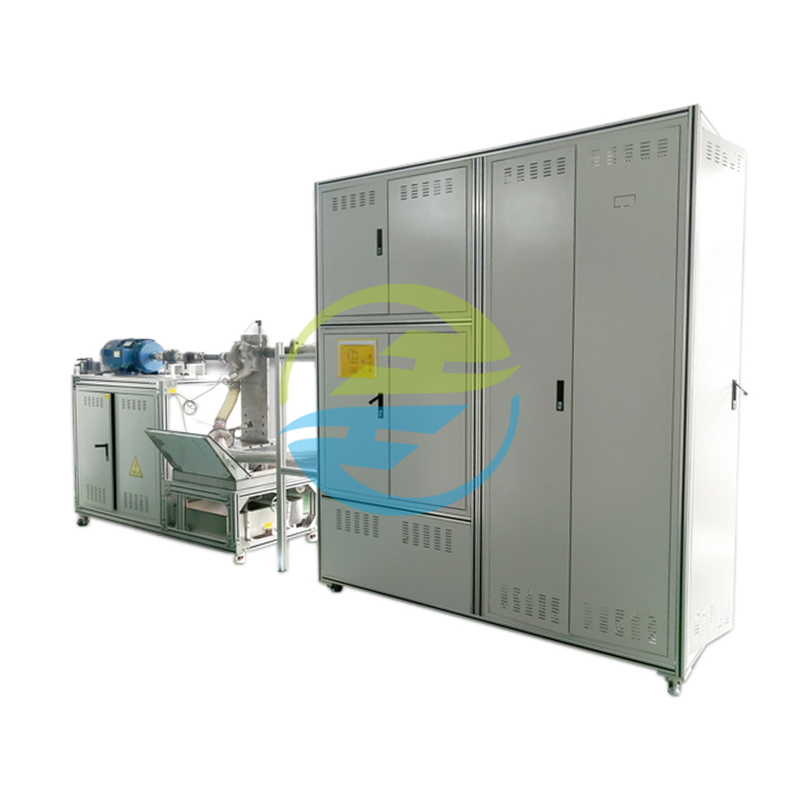

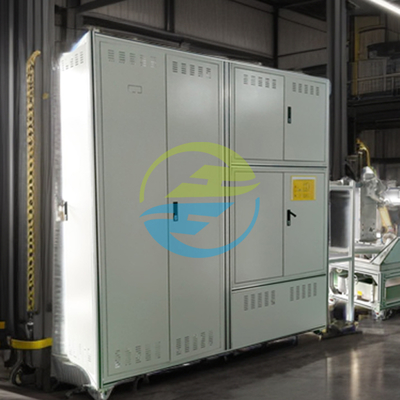

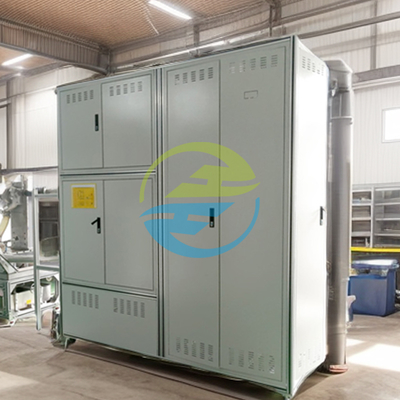

WPT-14 เป็นระบบทดสอบประสิทธิภาพโดยรวมที่มีคุณสมบัติครบถ้วนและมีความแม่นยำสูงสำหรับปั๊มน้ำ ออกแบบมาสำหรับการทดสอบอุปกรณ์ปั๊มในขั้นตอน R&D, การผลิต และการตรวจสอบ รองรับการทดสอบอัตโนมัติภายใต้แรงดันสูง, การไหลแปรผัน, ความเร็วคงที่/ความเร็วแปรผัน และสภาวะหลายสื่อ ครอบคลุมสถานการณ์การใช้งานในอุตสาหกรรมที่หลากหลาย ในฐานะที่เป็นอุปกรณ์ทดสอบปั๊มขั้นสูง อุปกรณ์นี้สอดคล้องกับมาตรฐานสากล เช่น ISO 9906, ผสานรวมระบบการจัดเก็บข้อมูลและการส่งออกรายงานที่ตรวจสอบย้อนกลับได้ และมีการใช้งานอย่างแพร่หลายในการผลิตปั๊ม, ปิโตรเคมี, โครงการอนุรักษ์น้ำ และสถาบันวิจัยทางวิทยาศาสตร์

วัตถุประสงค์ในการทดสอบ

• ปั๊มแบบแรงเหวี่ยง: แบบขั้นตอนเดียว/หลายขั้นตอน, แนวนอน/แนวตั้ง, ปั๊มท่อ

• ปั๊มแบบแทนที่เชิงบวก: ปั๊มลูกสูบ, ปั๊มไดอะแฟรม, ปั๊มเกียร์

• ปั๊มสภาวะพิเศษ: ปั๊มจุ่ม, ปั๊มมอเตอร์กระป๋อง, ปั๊มแม่เหล็ก

รายการตรวจสอบ

1. พารามิเตอร์ประสิทธิภาพ:

   • เฮด (H-Q curve, ความแม่นยำ ±0.5%)

   • กำลังเพลาและประสิทธิภาพ (P-η curve, ความละเอียด 0.1%)

   • Net Positive Suction Head (NPSHr, ISO 9906 Class B)

2. เสถียรภาพในการทำงาน:

   • ความเร่งการสั่นสะเทือน (แกน X/Y/Z สามแกน, ≤2.8m/s²@1500rpm)

   • เดซิเบลเสียงรบกวน (ที่ระยะ 1 เมตร, ≤85dB สำหรับปั๊ม 55kW)

3. ความทนทานและความปลอดภัย:

   • การรั่วไหลของซีล (ซีลเชิงกล ≤5 หยด/นาที)

   • อุณหภูมิที่เพิ่มขึ้นของมอเตอร์ (ขดลวดสเตเตอร์ ≤120K, IEC 60034-1)

4. การทดสอบพิเศษ:

   • ความสามารถในการปรับตัวของสื่อที่มีอุณหภูมิสูง (การทำงานต่อเนื่อง 150℃ เป็นเวลา 24 ชั่วโมง)

   • ความทนทานต่ออนุภาค (ทดสอบด้วยน้ำที่มีสิ่งเจือปน 50$mu$m, การสึกหรอ ≤0.05mm)

คุณสมบัติของผลิตภัณฑ์
* การทดสอบที่มีความแม่นยำสูงและการควบคุมอัจฉริยะ: ใช้เซ็นเซอร์ที่มีความแม่นยำสูงและระบบการวัดและควบคุมอัจฉริยะเพื่อให้ได้การวัดพารามิเตอร์สำคัญอย่างแม่นยำ เช่น แรงดัน (±0.2% FS), การไหล (±0.5% FS) และประสิทธิภาพ (±0.5%) หน้าจอสัมผัสขนาด 12 นิ้วรองรับการตั้งค่าแผนการทดสอบแบบสัมผัสเดียว และเซอร์โวมอเตอร์ที่เชื่อมโยงกับ PLC จะปรับความเร็วอย่างแม่นยำเพื่อให้มั่นใจในความน่าเชื่อถือของข้อมูลการทดสอบ
* ความสามารถในการทดสอบหลายมิติ: นอกเหนือจากการทดสอบประสิทธิภาพทั่วไป (เส้นโค้งเฮด-การไหล, เส้นโค้งกำลังเพลา-ประสิทธิภาพ, ขอบ cavitation) ยังรองรับการตรวจสอบตัวบ่งชี้พร้อมกัน เช่น การสั่นสะเทือน (ความละเอียด 0.1m/s²), เสียงรบกวน (ความแม่นยำ ±1dB), การรั่วไหลของซีล และอุณหภูมิที่เพิ่มขึ้นของแบริ่ง เพื่อประเมินเสถียรภาพในการทำงานของปั๊มอย่างครอบคลุม
* การออกแบบที่ยืดหยุ่นและปรับเปลี่ยนได้: อุปกรณ์ยึดแบบเปลี่ยนเร็ว (อินเทอร์เฟซหน้าแปลน DN50-DN600) เข้ากันได้กับปั๊มประเภทต่างๆ เช่น ปั๊มแนวนอน, แนวตั้ง และปั๊มจุ่ม ระบบสุญญากาศเสริมจำลองสภาวะการทำงานของปั๊มบ่อน้ำลึก และรองรับการทดสอบสื่อต่างๆ เช่น น้ำสะอาด, น้ำเสีย และน้ำมัน เพื่อตอบสนองความต้องการของอุตสาหกรรมต่างๆ
* การตรวจสอบย้อนกลับของข้อมูลและการจัดการอัจฉริยะ: พื้นที่เก็บข้อมูลในตัว 256GB สร้างเส้นโค้งและรายงานการทดสอบต่างๆ โดยอัตโนมัติ รองรับการส่งออก USB/Ethernet และการวิเคราะห์ซอฟต์แวร์คอมพิวเตอร์โฮสต์ การแสดงผลแบบเรียลไทม์ของแผนภูมิสถิติ SPC การทำเครื่องหมายอัตโนมัติและการเตือนข้อมูลที่ผิดปกติ สอดคล้องกับข้อกำหนดการตรวจสอบย้อนกลับคุณภาพ ISO 9001

มาตรฐานอ้างอิงสากล
ชุดทดสอบปั๊มน้ำแรงดันสูง WPT-14 ปฏิบัติตามมาตรฐานสากลที่เชื่อถือได้หลายฉบับอย่างเคร่งครัด เพื่อให้มั่นใจในความถูกต้องและการประยุกต์ใช้ทั่วโลกของผลการทดสอบ:
* ISO 9906:2018: การทดสอบการยอมรับประสิทธิภาพไฮดรอลิกของปั๊ม (ข้อ 5 การทดสอบประสิทธิภาพ; ข้อ 6 การทดสอบ NPSH)
* GB/T 3216-2016: การทดสอบการยอมรับประสิทธิภาพไฮดรอลิกของปั๊มแบบไดนามิกแบบหมุน ระดับ 1, 2, 3 (ข้อ 5 การทดสอบเฮด; ข้อ 6 ขีดจำกัดการสั่นสะเทือนและเสียงรบกวน)
* API 610:2010: ปั๊มแบบแรงเหวี่ยงสำหรับอุตสาหกรรมปิโตรเลียม ปิโตรเคมี และก๊าซธรรมชาติ (ข้อ 9 การทดสอบความสมบูรณ์ทางกล; ข้อ 10 การทดสอบประสิทธิภาพ)
* ANSI/HI 1.6-2019: การทดสอบประสิทธิภาพของปั๊ม (ส่วนที่ 4 วิธีการคำนวณประสิทธิภาพ; ส่วนที่ 5 ความไม่แน่นอนในการทดสอบ)
* IEC 60034-1:2010: เครื่องจักรไฟฟ้าแบบหมุน ส่วนที่ 1: พิกัดและประสิทธิภาพ (ข้อ 7 การทดสอบอุณหภูมิที่เพิ่มขึ้น; ข้อ 8 การกำหนดประสิทธิภาพ)

พารามิเตอร์ทางเทคนิค
