การนําเสนอสินค้า

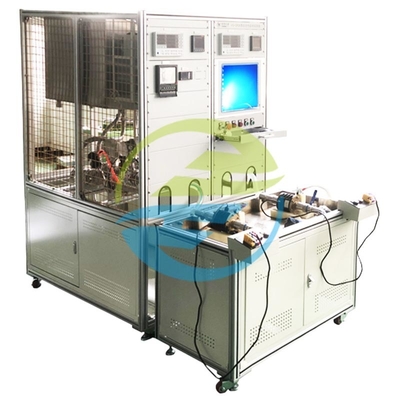

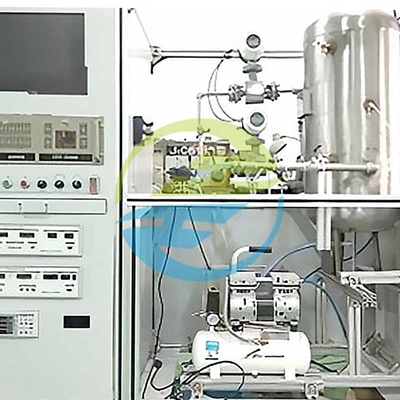

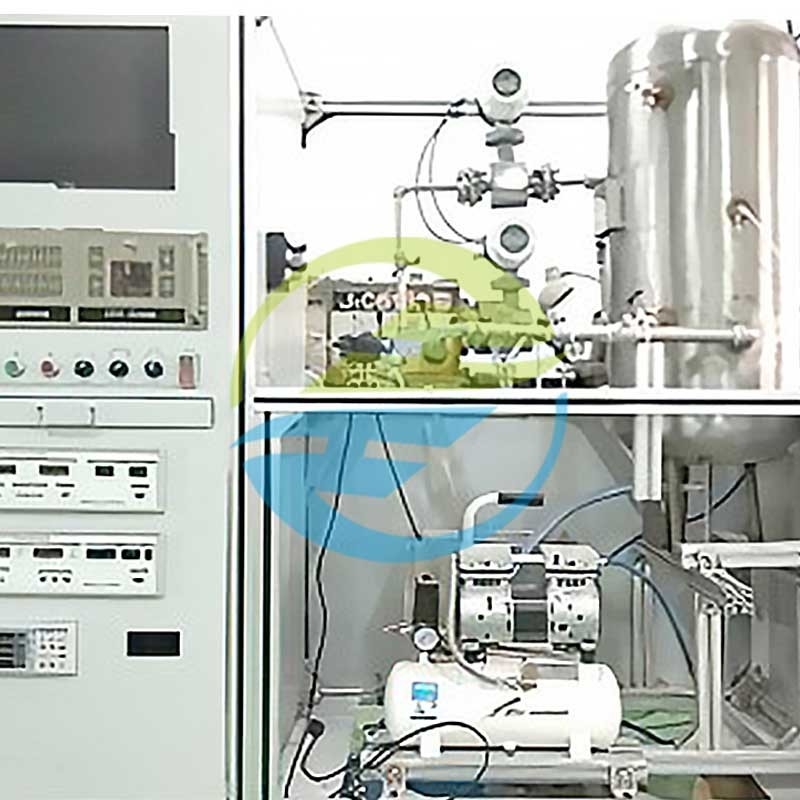

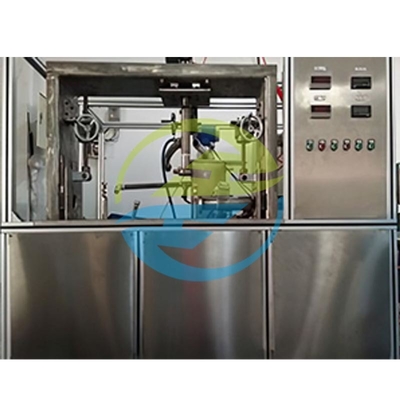

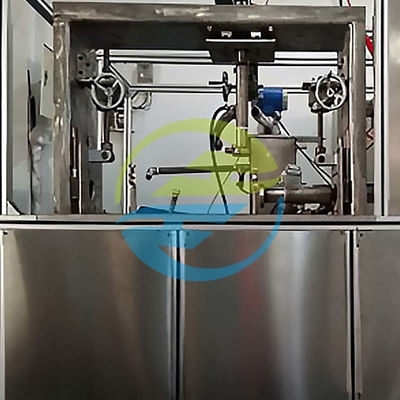

• WPT-9 Electric Vehicle Water Ring Vacuum Pump Automated Clamping Comprehensive Performance Test Bench เป็นอุปกรณ์การทดสอบที่เชี่ยวชาญสําหรับส่วนประกอบหลักของยานพลังงานใหม่เช่น ระบบเบรกแวคิวัมและปั๊มช่วยปรับอากาศมันนํามาใช้กลไก clamping อัตโนมัติ servo-driven จบการตั้งตําแหน่งและการติดตั้งของปั๊มทดสอบภายใน 15 วินาทีอุปกรณ์ประกอบด้วยเซ็นเซอร์ความละเอียดสูงและระบบควบคุมที่ฉลาด, มันรวบรวม 12 ปริมาตรสําคัญอย่างพร้อมกัน รวมถึงระดับความว่าง, อัตราการไหลของน้ํา, พลังงานและอุณหภูมิ. ข้อมูลการทดสอบถูกอัพโหลดไปยังฐานข้อมูลระดับอุตสาหกรรมในเวลาจริงทําให้สามารถติดตามและวิเคราะห์ได้.
• เมื่อเทียบกับอุปกรณ์การทดสอบมือดั้งเดิม เบนกทดสอบนี้มีข้อดีหลักคือ "การจับอัตโนมัติ + การทดสอบวงจรปิดปารามิเตอร์เต็ม"ลดความผิดพลาดที่เกิดจากการลงมือ (ความผิดพลาดในการทดสอบที่ซ้ําได้ ≤ 0.5%) และเข้ากันได้กับปั๊มระบายน้ําวงแหวนความว่างขนาด φ20-φ100 มม. มันตอบสนองความต้องการการทดสอบที่มีประสิทธิภาพของสายการผลิตจํานวนมากและช่วยให้บริษัทเพิ่มผลิตภัณฑ์และประสิทธิภาพ R & D.

ลักษณะสินค้า

• กระบวนการอัตโนมัติเต็ม: กลไก clamping มอเตอร์ servo-driven จบการตั้งตําแหน่งปั๊ม, ปิด, การทดสอบ, และการลดด้วยคลิกเดียว, ลดการปฏิบัติงานมือโดย 80% และลดความผิดพลาดของมนุษย์.
• ความสามารถในการทดสอบความแม่นยําสูง: ใช้เซ็นเซอร์ความดันที่นําเข้า (0.1% ความแม่นยํา FS) และเครื่องวัดกระแสไฟฟ้าแม่เหล็ก ( ± 0.5% ความผิดพลาดในการวัด) เพื่อให้แน่ใจว่าการทดสอบระดับความว่าง, อัตราการไหลและปริมาตรอื่น ๆ เป็นที่แม่นยําและน่าเชื่อถือ.
• การจับสัญลักษณ์ซินโครนหลายพาราเมตร: รองรับการติดตามพร้อมกันของ 12 ปริมาตรรวมถึงระดับความว่าง, อัตราการไหลของ, ความเร็วหมุน, พลังงาน, และความแตกต่างของอุณหภูมิใน-ออกมีความถี่ในการเก็บตัวอย่าง 1kHz เพื่อจับตัวอัตราการเปลี่ยนแปลงการทํางานทันที.
• การออกแบบความสอดคล้องแบบยืดหยุ่น: สามารถปรับปรุงกับปั๊มระบายน้ําวงแหวนด้วยขนาด φ20-φ100mm ผ่านเครื่องมือที่ปรับเปลี่ยนได้ ปรับปรุงได้กับแบบปั๊มที่กําหนดเองจากผู้ผลิตรถยนต์ที่แตกต่างกัน โดยไม่ต้องเปลี่ยนเครื่องติดตั้งบ่อย
• การวิเคราะห์ข้อมูลแบบฉลาด: อุปกรณ์ที่มีโปรแกรมการทดสอบระดับอุตสาหกรรม สร้างเส้นโค้งข้อมูลและรายงานคุณภาพโดยอัตโนมัติการสนับสนุนการบูรณาการกับระบบ MES เพื่อบรรลุการจัดการข้อมูลการผลิตในวงจรปิด.
• ระบบป้องกันความปลอดภัย: พร้อมอุปกรณ์ป้องกันความดันเกิน, ป้องกันการรั่วไหล และอุปกรณ์หยุดฉุกเฉิน ซึ่งสอดคล้องกับมาตรฐานความปลอดภัย ISO 13849-1 เพื่อรับรองกระบวนการทดสอบที่ปลอดภัยและมั่นคง

มาตรฐานมาตรฐานสากล

• ISO 9906:2012 ปั๊มหมุนไดนามิก - การทดสอบการยอมรับผลประกอบการของไฮดรอลิก
  • ข้อ 43: ระบุความต้องการความแม่นยําและวิธีการสําหรับการทดสอบระดับความว่างและอัตราการไหลของอุปกรณ์ปั๊ม
  • ข้อ 52: กําหนดวงจรการปรับขนาดและช่วงความผิดพลาดที่อนุญาตสําหรับระบบการทดสอบ

• IEC 60034-1:2019 เครื่องจักรไฟฟ้าหมุน - ส่วนที่ 1: การจัดอันดับและการทํางาน
  • ข้อ 103: วิธีการวัดและมาตรฐานความแม่นยําของเครื่องมือสําหรับการทดสอบพลังงานของมอเตอร์

• SAE J1211:2020 ขั้นตอนการทดสอบส่วนประกอบของระบบเบรคไฮดรอลิกสําหรับยานยนต์
  • ข้อ 72: ความต้องการในการทดสอบวัฏจักรความทนทานสําหรับปั๊มเพิ่มระยะว่าง (≥100,000 วัฏจักรโดยไม่เสีย)

• ASTM F2808-16 วิธีการทดสอบมาตรฐานสําหรับผลประกอบการของปั๊มไฮโดรไดนามิกสําหรับยานทางถนน
  • ข้อ 64: เวลารักษาความดันและการรั่วไหลที่อนุญาตสําหรับการทดสอบอัตรารั่วไหลของปั๊ม

การใช้งานสินค้า

• การทดสอบการทํางานของโรงงานและการตรวจสอบคุณภาพของปั๊มสูบขอบน้ํารถไฟฟ้าในสายการผลิต
• การตรวจสอบผลการทํางานสําหรับการปรับปรุงโครงสร้างปั๊มในระหว่างการ R & D (เช่น การปรับปรุงระดับระดับระยะว่าง การทดสอบการลดการใช้พลังงาน)
• การวินิจฉัยความผิดพลาดและการประเมินการฟื้นฟูผลงานในการบํารุงรักษาหลังการขาย
• การทดสอบการรับรองความเหมาะสมของผลิตภัณฑ์ปั๊ม โดยหน่วยงานทดสอบที่เป็นฝ่ายที่สาม
