| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HETE-WPT-9 |
| MOQ: | 1 set |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 10 sets per month |

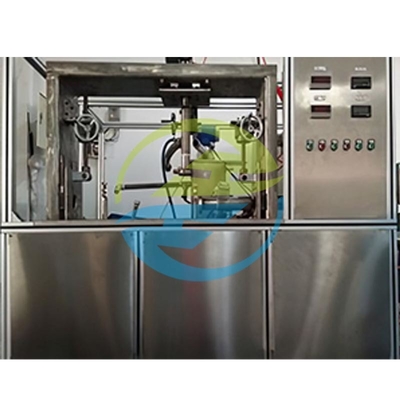

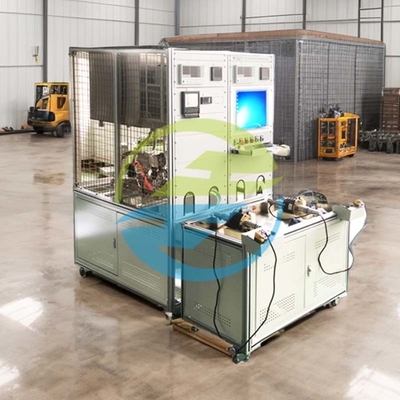

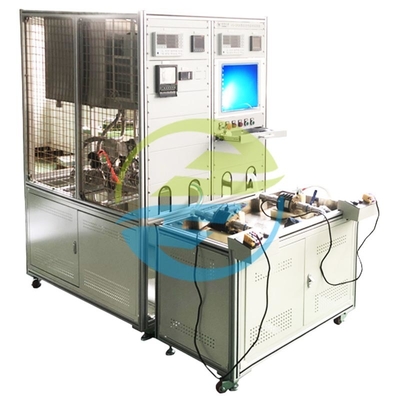

ชุดทดสอบประสิทธิภาพแบบครบวงจรสำหรับปั๊มสุญญากาศวงแหวนน้ำสำหรับยานยนต์ไฟฟ้าการหนีบอัตโนมัติ ความจุ 80m³/h
คำอธิบายโดยย่อ
อุปกรณ์ทดสอบปั๊ม WPT-9 เป็นชุดทดสอบอัตโนมัติขั้นสูงที่ออกแบบมาสำหรับปั๊มสุญญากาศวงแหวนน้ำสำหรับยานยนต์ไฟฟ้า มันผสานรวมการหนีบด้วยหุ่นยนต์ การจำลองประสิทธิภาพเต็มรูปแบบ และการทดสอบหลายเงื่อนไข ทำให้การทดสอบมีความแม่นยำสูง มีประสิทธิภาพ และตรวจสอบย้อนกลับได้สำหรับผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) และซัพพลายเออร์ Tier 1
บทนำผลิตภัณฑ์
WPT-9กำหนดมาตรฐานใหม่ในด้านการทดสอบปั๊มสุญญากาศสำหรับยานยนต์ไฟฟ้า. พร้อมด้วยระบบหนีบด้วยหุ่นยนต์หกแกนและการจำลองสภาพแวดล้อมการทดสอบแบบเต็มสเปกตรัม รองรับการทดสอบที่แม่นยำ เป็นอัตโนมัติ และทำซ้ำได้สำหรับรุ่นและรูปแบบปั๊มที่หลากหลาย ออกแบบมาเพื่อตอบสนองเกณฑ์มาตรฐานสากล ระบบนี้ช่วยให้สามารถตรวจสอบความถูกต้องของประสิทธิภาพได้อย่างน่าเชื่อถือภายใต้สภาวะการทำงานแบบไดนามิกในระดับยานยนต์
คุณสมบัติของผลิตภัณฑ์
ระบบหนีบอัตโนมัติ
การสลับรุ่นที่รวดเร็ว (ภายใน 5 นาที) พร้อมความแม่นยำในการวางตำแหน่ง ±0.1 มม. เข้ากันได้กับพอร์ตปั๊ม G1/4" ถึง G3/8"
การจำลองสภาพแวดล้อมเต็มรูปแบบ
จำลองอุณหภูมิสุดขีด (-40℃~125℃) ความชื้น (10%-95% RH) และสภาวะความดัน รองรับมาตรฐาน AEC-Q100 และ ISO
การวัดความแม่นยำสูง
สุญญากาศ อัตราการไหล กำลังไฟฟ้า การสั่นสะเทือน และเสียงรบกวนถูกตรวจสอบแบบเรียลไทม์ ความแม่นยำของสุญญากาศถึง ±0.1kPa
การจัดการข้อมูลและการตรวจสอบย้อนกลับ
การเก็บข้อมูล CAN/LIN แบบเรียลไทม์ ที่เก็บข้อมูล SSD 256GB การสร้างรายงาน PDF เพื่อให้สอดคล้องกับ ISO 9001
โปรโตคอลความปลอดภัยขั้นสูง
การป้องกันแรงดันเกินสองชั้น การวินิจฉัยความล้มเหลวก่อนกำหนดจากการสั่นสะเทือน และการปฏิบัติตามมาตรฐาน IEC 60664-1 และ EVS-GTR
การออกแบบแบบแยกส่วน
ขยายได้ด้วยวงจรสารทำความเย็น (-50℃) ก๊าซแรงดันสูง (สูงสุด 10 บาร์) และโมดูลเปราะบางของไฮโดรเจน
มาตรฐานอ้างอิงสากล
|
มาตรฐาน |
ส่วน |
คำอธิบาย |
|---|---|---|
|
ISO 28580:2013 |
5.3 |
การทดสอบเส้นโค้งสุญญากาศ-การไหลสำหรับปั๊ม EV |
|
GB/T 32864-2016 |
5.4, 5.7 |
ประสิทธิภาพของปั๊มไฟฟ้าและการสตาร์ทที่อุณหภูมิต่ำ |
|
AEC-Q100 Rev-E |
5, 9 |
การทดสอบวงจรอุณหภูมิและการสั่นสะเทือน |
|
IEC 60068-2-1 |
Nb |
ความทนทาน -40℃ (72 ชม. ไม่มีความล้มเหลว) |
|
EVS-GTR Phase 2 |
5.3 |
ฉนวนไฟฟ้า (≥10MΩ), ทนต่อ 1500Vdc |
|
CISPR 25:2021 |
Class 3 |
EMI แผ่ ≤40dBμV/m (30~1000MHz) |
ขอบเขตการใช้งาน
วัตถุประสงค์การทดสอบหลัก:
ปั๊มสุญญากาศวงแหวนน้ำ EV (0.1–3kW, 5–80m³/h)
ปั๊มบูสเตอร์สุญญากาศแบบไฮบริด (ระบายความร้อนด้วยน้ำมัน/น้ำ)
ระบบสุญญากาศเซลล์เชื้อเพลิงไฮโดรเจน (แรงดันสูง ป้องกันการเปราะของไฮโดรเจน)
หมวดหมู่การทดสอบหลัก
|
หมวดหมู่ |
รายการทดสอบ |
|---|---|
|
ประสิทธิภาพ |
สุญญากาศเทียบกับ การไหล, กำลังไฟฟ้าเทียบกับ ประสิทธิภาพ, เวลาในการกู้คืน |
|
สภาพแวดล้อม |
การสตาร์ทเย็น (-40℃), ความทนทานต่อความร้อน (125℃), สเปรย์เกลือ (48 ชม.) |
|
ความน่าเชื่อถือ |
ความทนทาน (500 ชม.), การกระแทกจากความร้อน (1000 รอบ) |
|
ความปลอดภัยและ EMC |
ฉนวน, ความต้านทานดิน, EMI แผ่ |
|
ระบบอัตโนมัติ |
ความแม่นยำในการหนีบ, การปรับตัวของแรงดันซีล |
ข้อมูลจำเพาะทางเทคนิค
|
พารามิเตอร์ |
รายละเอียด |
|---|---|
|
รุ่น |
WPT-9 |
|
ช่วงสุญญากาศทดสอบ |
1–100kPa (±0.1kPa ความแม่นยำ) |
|
ช่วงอัตราการไหล |
0–80m³/h (±0.5%FS) |
|
ช่วงอุณหภูมิ |
-40℃ ถึง +125℃ (±1℃ ความแม่นยำ) |
|
ช่วงความชื้น |
10%–95%RH (ไม่ควบแน่น, ตัวเลือก) |
|
กำลังไฟฟ้าเข้าสำหรับ DUT |
12V / 24V / 48V DC |
|
ช่วงกำลังขับ |
0–3kW (ความละเอียด 0.1W, ±0.5% ความแม่นยำ) |
|
การตรวจจับการสั่นสะเทือน |
0–200m/s², 3 แกน (±5%) |
|
ช่วงเสียงรบกวน |
30–100dB (±1dB @ 1m) |
|
ระบบหนีบ |
แขนหุ่นยนต์ + แคลมป์นิวเมติก (±0.1 มม.) |
|
อินเทอร์เฟซควบคุม |
หน้าจอสัมผัสอุตสาหกรรม 12” (หลายภาษา) |
|
การจัดเก็บข้อมูล |
SSD 256GB, บันทึกมากกว่า 200,000 รายการ, เอาต์พุต CAN/LIN |
|
ระดับการป้องกัน |
IP67 (ห้องทดสอบ), IP54 (คอนโทรลเลอร์) |
|
แหล่งจ่ายไฟ |
AC220V/380V ±10%, 50/60Hz, 80kVA |
|
ขนาด |
3500×2500×2300 มม. (ยาว×กว้าง×สูง) |
|
น้ำหนัก |
3000 กก. |
|
การสื่อสาร |
CAN / LIN / RS485 / Modbus / OPC UA |
บริการหลังการขาย
เราให้การสนับสนุนด้านเทคนิคที่ครอบคลุม การวินิจฉัยระยะไกล การฝึกอบรมในสถานที่ และการอัปเดตซอฟต์แวร์ เครือข่ายบริการทั่วโลกของเราช่วยลดเวลาหยุดทำงานและประสิทธิภาพของระบบให้เหมาะสมที่สุด
