| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | GW-2 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด /เดือน |

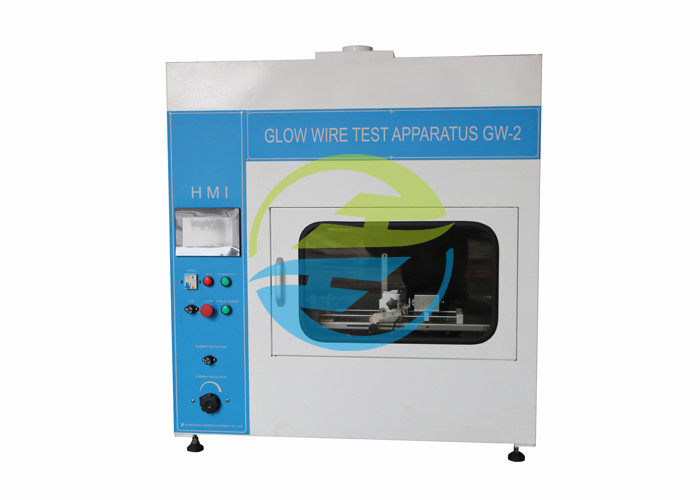

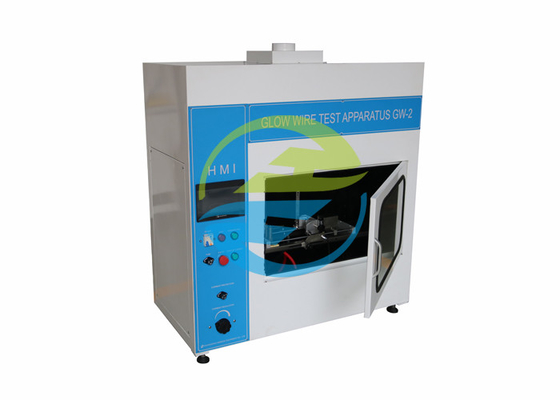

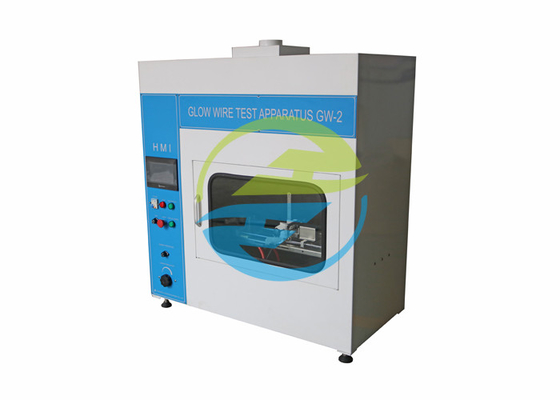

UL746A ข้อ 34 เครื่องทดสอบความสามารถในการจุดติดไฟของลวดเรืองแสงเพื่อกำหนดความสามารถในการจุดติดไฟสัมพัทธ์
34 การทดสอบความสามารถในการจุดติดไฟของลวดเรืองแสง
34.1 ทั่วไป
34.1 .1 วิธีทดสอบสำหรับการกำหนดความสามารถในการจุดติดไฟของวัสดุฉนวนจากลวดที่ให้ความร้อนด้วยไฟฟ้าได้อธิบายไว้ในวิธีการทดสอบความสามารถในการจุดติดไฟของลวดเรืองแสงบนวัสดุ IEC 695-2-1 /3อุปกรณ์ทดสอบความไวไฟ
34.1 .2 กำหนดให้ Glow-Wire Ignition Temperature (GWIT) เป็นอุณหภูมิที่สูงกว่าอุณหภูมิที่ปลายลวดเรืองแสง 25 องศาเซลเซียส (45 องศาฟาเรนไฮต์) ซึ่งไม่ก่อให้เกิดการจุดระเบิดในระหว่างการทดสอบสามครั้งติดต่อกัน .
34.2 ความสำคัญอุปกรณ์ทดสอบความไวไฟ
34.2.1 ทั้งในระหว่างการทำงานปกติ ภายใต้สภาวะที่ไม่ปกติ หรือเป็นผลจากการทำงานผิดพลาด ส่วนประกอบบางอย่างของอุปกรณ์ไฟฟ้า เช่น สายไฟหรือตัวนำอื่น ๆ อาจร้อนผิดปกติ
เมื่อชิ้นส่วนที่มีความร้อนสูงเกินไปเหล่านี้สัมผัสกับวัสดุฉนวนอย่างใกล้ชิด อาจเกิดการจุดไฟได้การทดสอบนี้มีวัตถุประสงค์เพื่อกำหนดความสามารถในการติดไฟสัมพัทธ์ของวัสดุฉนวนภายใต้สภาวะเหล่านี้อุปกรณ์ทดสอบความไวไฟ
มาตรฐาน:IEC60695-2-10, IEC60695-2-13 และ UL746A
แอปพลิเคชัน:อุปกรณ์นี้จำลองการทดสอบความเครียดจากความร้อนของส่วนประกอบที่เรืองแสงหรือแหล่งความร้อน เช่น ความต้านทานโอเวอร์โหลดหรือแหล่งกำเนิดประกายไฟซึ่งเกิดขึ้นในเวลาอันสั้นเหมาะสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือน และวัสดุอื่นๆ เพื่อทำการทดสอบอันตรายจากไฟไหม้นอกจากนี้ยังใช้ในการทดสอบแหล่งกำเนิดไฟที่ไม่มีเปลวไฟเพื่อทดสอบอุณหภูมิเริ่มต้นและดัชนีความไวไฟของไส้หลอดเรืองแสงที่เกี่ยวข้อง
ตัวอย่างทดสอบ:อุปกรณ์ไฟฟ้า ส่วนประกอบและชิ้นส่วน วัสดุฉนวนไฟฟ้าที่เป็นของแข็ง และวัสดุแข็งอื่นๆ ที่ติดไฟได้อุปกรณ์ทดสอบความไวไฟ
ลักษณะเฉพาะ:หลักการทดสอบ: ไส้หลอดเรืองแสงที่ต้องการวัสดุและรูปทรง (Ni77/Cr20) ถูกทำให้ร้อนที่อุณหภูมิการทดสอบ 550 ℃ ～ 960 ℃ เป็นเวลา 1 นาที โดยใช้เครื่องทดสอบลวดเรืองแสงที่มีกระแสไฟสูงจากนั้นใช้แรงดันที่ต้องการ (0.95N) จะเผาตัวอย่างทดสอบในแนวตั้งเป็นเวลา 30 วินาทีผู้ใช้สามารถตัดสินอันตรายจากการจุดระเบิดของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ได้โดยการสังเกตดูว่าตัวอย่างทดสอบและวัตถุเครื่องนอนติดไฟหรือเวลาเผาไหม้หรือไม่ใช้สำหรับการทดสอบการจุดระเบิด การทดสอบอุณหภูมิจุดติดไฟ (GWIT) การทดสอบความสามารถในการติดไฟ และการทดสอบดัชนีความไวไฟ (GWFI) ของวัสดุฉนวนที่เป็นของแข็งและวัสดุที่เป็นของแข็งอื่นๆ ที่ติดไฟได้อุปกรณ์ทดสอบความไวไฟ
พารามิเตอร์:
| พารามิเตอร์รุ่น | GW-2 (หน้าจอสัมผัส) |
| แรงดันใช้งาน | 220V/50Hz |
| โหมดควบคุมการทำงาน | การควบคุม PLC, การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว, พร้อมรีโมทคอนโทรลอินฟราเรด |
| เส้นใยเรืองแสง | Ф4mm ± 0.04mm (> 77 % Ni/20 ± 1 % Cr) รูปทรงวงแหวนมาตรฐานพิเศษ ตั้งในแนวนอน |
| ตัวอย่างแรงกดบนเส้นใยเรืองแสง | 0.95N±0.1N |
| ความลึกสูงสุดของความร้อน | 7 มม. ± 0.5 มม.อุปกรณ์ทดสอบความไวไฟ |
| ความเร็วในการเคลื่อนที่ของตัวอย่าง | 10mm /s ～ 25mm /s |
| การสอบเทียบอุณหภูมิ | อุณหภูมิการสอบเทียบ: 960 °± 10 ° C ลวดร้อนโดยเครื่องทำความร้อนไฟฟ้า |
| เทอร์โมคัปเปิล: RS นำเข้าเกราะ 1 มม. นิกเกิล-โครเมียม/นิกเกิล/อลูมิเนียมนิกเกิล K-เทอร์โมคัปเปิล ทนต่ออุณหภูมิ 1100 ° | |
| ฟอยล์สีเงิน: ความบริสุทธิ์ 99.8% พื้นที่ :2 ตร.ม. ความหนา:0.06 มม. | |
| ถาด | ชั้นของกระดาษไหม (12~30g/m³) ถูกปกคลุมด้วยไม้สนหนา 10 มม. โดยมีระยะห่าง 200±5 มม. ด้านล่างตัวอย่างทดสอบ |
| ห้องทดสอบ | > 0.5 ลูกบาศก์, ระยะห่างตัวอย่างจากด้านในของกล่องมากกว่า 100 มม., พื้นหลังโยกอนสีดำ, ความสว่างของพื้นหลัง ≤ 20Lx, พร้อมพัดลมดูดอากาศ |
| เวลาทดสอบ | 30s±1sอุปกรณ์ทดสอบความไวไฟ |
| กระบวนการทดสอบ | ตัวอย่างทดสอบถูกขับเคลื่อนด้วยรถยนต์และวิ่งอัตโนมัติ รถจะกลับมาโดยอัตโนมัติหลังจากลวดเรืองแสงป้อนตัวอย่างทดสอบ 7 มม. |
| แสงสว่าง | ติดตั้งไฟในห้องทดสอบพร้อมระบบควบคุม |
| มิติ | 1100*550*1200mm,140kg |
