รายละเอียดสินค้า:
การชำระเงิน:
|
| ความผันผวนของอุณหภูมิ: | <3 ℃ | ความลึกสูงสุดของการทำความร้อน: | 7 มม. ± 0.5 มม |
|---|---|---|---|
| ความเร็วในการเคลื่อนที่: | 10mm / s ～ 25mm / s | การทดสอบเวลา: | 0.1s 30s ± |
| แสงสูง: | flammability tester,flame test equipment |
||

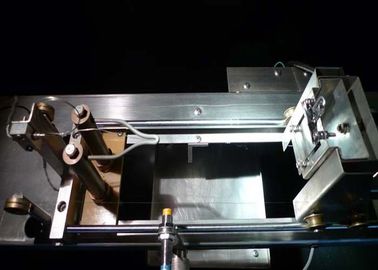

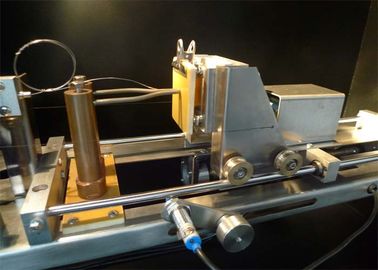

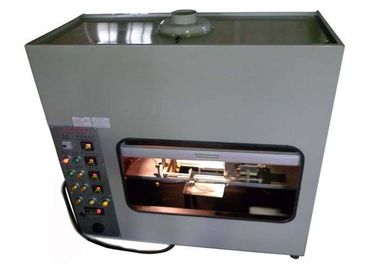

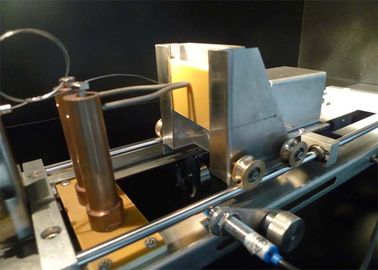

การทดสอบสายไฟเรืองแสงสำหรับอุตสาหกรรม Applaince, อุปกรณ์ทดสอบความไวไฟ
พื้นหลัง:
ความปลอดภัยเป็นสิ่งสำคัญยิ่งในอุตสาหกรรมเครื่องใช้ไฟฟ้าภายในบ้าน เนื่องจากมีความเป็นไปได้ที่จะเกิดความผิดพลาดในการใช้งานผิดพลาดจากกระแสไฟฟ้าลัดวงจรหรือไฟฟ้าลัดวงจรภายในระบบสายไฟของเครื่องอุปกรณ์ได้มีการกำหนดข้อกำหนดในการป้องกันอัคคีภัยเพื่อประเมินและประเมินความไวไฟของวัสดุที่ใช้ภายในเครื่อง การทดสอบลวดเรืองแสงเป็นหนึ่งในความต้องการดังกล่าวที่ใช้ในอุตสาหกรรมเครื่องใช้ไฟฟ้าในวันนี้
บทความนี้ศึกษาการทดสอบลวดเรืองแสงอธิบายเหตุผลเบื้องหลังขั้นตอนการทดสอบสายเรืองแสงและเปรียบเทียบวิธีปฏิบัติกับวิธีทดสอบการติดไฟแบบอื่น ๆ โดยย่อ กระดาษนี้ยังทำให้ข้อกำหนดในการควบคุมการปฏิบัติงานของเรืองแสงเป็นไปตามข้อกำหนด สุดท้ายนี้แสดงให้เห็นถึงความมุ่งมั่นของ TE ในการจัดหาผลิตภัณฑ์ที่หลากหลายเพื่อช่วยให้ลูกค้าของเครื่องใช้ไฟฟ้าสามารถตอบสนองความต้องการในการติดไฟด้วยสายเรืองแสงได้
พารามิเตอร์ทางเทคนิค:
| เส้นใยเรืองแสง | Ф4mm± 0.04mm Ni / Cr (77/20) รูปทรงแหวนพิเศษมาตรฐานวางแนวนอน |
| thermocouple | 1mm นำเข้า K thermocouple, ความต้านทานต่ออุณหภูมิของเกราะเป็น 1100 ℃ (ดีกว่ามาตรฐานของ 1050 ℃) |
| อุณหภูมิความร้อนโอห์มของเส้นใยเรืองแสง | 500 ℃ ~ 960 ℃ (จอแสดงผลดิจิตอลสามารถตั้งค่าล่วงหน้าได้) ความผันผวนของอุณหภูมิ <3 ℃ |
| ความดันตัวอย่างต่อเส้นใยเรืองแสง | 0.95N ± 0.1N (ปรับได้) |
| ความลึกสูงสุดของความร้อน | 7 มม. ± 0.5 มม |
| ความเร็วในการเคลื่อนที่ของชิ้นงาน | 10 มม. / s ~ 25 มม. / วินาที |
| เวลาในการทดสอบ | 30 วินาที± 0.1 วินาที (ตั้งล่วงหน้า 1 วินาที ~ 999.9 วินาที) |
| ความหนาของแผ่นรองพื้นติดไฟ | หนา 10 มม., ฝาปิดสนขาว 12g / m 2 ~ 30g / m 2 กระดาษผ้าไหมมาตรฐาน |
| ปริมาณพื้นที่ทดสอบ | ≥ 0.5 ม. 3 พื้นหลังสีดำความสว่างพื้นหลัง≤ 20Lx |
| ขนาดและน้ำหนัก | W: 1100 มม. × D: 550 มม. × H: 1200 มม., ช่องระบายแก๊ส: 100 มม., 140 กก |
| อำนาจ | 1kVA 220V / 50Hz และ 110V / 60Hz |
การทดสอบลวดเรืองแสงคืออะไร?
ในอดีตมีการพัฒนาวิธีการต่างๆเพื่อประเมินความสามารถในการติดไฟของวัสดุและความต้านทานไฟ ซึ่งรวมถึงเปลวไฟโดยตรงและวิธีการทดสอบเปลวไฟโดยอ้อม ตัวอย่างของวิธีเปลวไฟโดยตรงถูกกำหนดไว้ในข้อกำหนดของ UL 94 วิธีทดสอบที่ได้รับการยอมรับมายาวนานนี้เกี่ยวข้องกับการใช้เปลวไฟโดยตรงกับวัตถุที่ติดตั้งในแนวตั้งหรือแนวนอนภายใต้สภาวะควบคุม ในขณะที่วิธีเปลวไฟโดยอ้อมมีแหล่งความร้อนที่ไม่เกิดประกายไฟที่ใช้กับตัวอย่าง การทดสอบลวดเรืองแสงเป็นตัวอย่างของวิธีเปลวไฟโดยอ้อม ผลการทดสอบจากการใช้วิธีการเหล่านี้เป็นแนวทางในการเปรียบเทียบแนวโน้มของวัสดุที่จะต่อต้านการจุดไฟเปลวไฟที่ดับตัวเอง (ควรเกิดประกายไฟ) และไม่แพร่กระจายไฟผ่านการหยด เพื่อทำความเข้าใจความแตกต่างระหว่างวิธีการทางตรงกับวิธีทางอ้อมให้ดูที่รูปที่ 2
คณะกรรมาธิการด้านไฟฟ้าระหว่างประเทศ (IEC) ก่อตั้งวิธีทดสอบการเรืองแสงในปีพ. ศ. 2544 เนื่องจากวิธีทดสอบที่มีอยู่ไม่ครอบคลุมแหล่งกำเนิดไฟทั้งหมด โดยเฉพาะการทดสอบลวดเรืองแสงจะใช้เพื่อจำลองผลกระทบความร้อนที่อาจเกิดขึ้นจากอุปกรณ์ไฟฟ้าที่ชำรุดเนื่องจากการเชื่อมต่อหรือส่วนประกอบที่ร้อนเกินไป
วิธีทดสอบแบบโกลว์:
ข้อกำหนดของสายไฟเรืองแสงสำหรับเครื่องใช้ไฟฟ้าภายในบ้านระบุไว้ใน IEC 60335-1 อย่างไรก็ตามวิธีการทดสอบเรืองแสงที่เกิดขึ้นจริงได้รับการกล่าวถึงในข้อกำหนดของ IEC 60695-2
การทดสอบลวดเรืองแสงจะดำเนินการโดยการให้ความร้อนแก่ธาตุที่อยู่ในอุณหภูมิที่กำหนดไว้ องค์ประกอบอุ่นเรียกว่าเป็นลวดเรืองแสง ดูรูปที่ 3 สำหรับตัวอย่างขององค์ประกอบความร้อนที่ใช้สำหรับการทดสอบลวดเรืองแสง
ตัวอย่างที่จะทดสอบคือการติดตั้งในสถานที่และกระดาษทิชชูอยู่ในตำแหน่งที่อยู่ด้านล่างตัวอย่าง หลังจากถึงอุณหภูมิที่กำหนดไว้แล้วองค์ประกอบจะถูกกดลงในวัสดุตัวอย่างภายใต้แรงที่กำหนดไว้ที่ 1N เป็นเวลา 30 วินาที หากมีการจุดไฟเกิดขึ้นการบันทึกจะทำขึ้นเพื่อบันทึกระยะเวลาความสูงเปลวไฟและหากหยดของวัสดุจะจุดประกายกระดาษทิชชู
การทดสอบเส้นลวดเรืองแสงสามารถทำได้ทั้งบนผลิตภัณฑ์และแผ่นทดสอบวัตถุดิบ คำศัพท์ที่ใช้เพื่อกำหนดความสอดคล้องในแต่ละกรณีมีความแตกต่างกันเล็กน้อย
การทดสอบลวดเรืองแสงและ IEC 60335-1: ความปลอดภัยของเครื่องใช้ไฟฟ้าในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน
IEC 60335-1 เป็นข้อกำหนดทั่วไปที่ควบคุมความปลอดภัยของเครื่องใช้ในครัวเรือน ภายในข้อกำหนดการทดสอบลวดเรืองแสงจะใช้เพื่อประเมินการติดไฟของวัสดุที่ไม่ใช่โลหะที่รองรับการเชื่อมต่อการขนย้ายกระแสไฟฟ้าที่ใช้ภายในเครื่อง
ความรุนแรงของการทดสอบความเข้มของสายการเรืองแสงที่กำหนดไว้ใน IEC 60335-1 จะพิจารณาจากการที่เครื่องเข้าร่วมหรือใช้งานไม่ต้องใส่ในระหว่างการใช้งานและโดยปริมาณของกระแสที่ดำเนินการโดยการเชื่อมต่อ เครื่องใช้ที่เข้าร่วมเป็นเครื่องใช้ไฟฟ้าทั่วไปที่ดำเนินการโดยผู้บริโภคที่เข้าร่วมโครงการเช่นเครื่องดูดฝุ่นเตารีดและหม้อกาแฟ เครื่องใช้ไฟฟ้าแบบไม่ต้องใช้คืออุปกรณ์ที่ติดตั้งและใช้งานได้เอง ตัวอย่างเช่นตู้เย็นเครื่องทำอาหารเครื่องล้างจานเครื่องซักผ้าและเครื่องอบผ้า
ตัวเชื่อมต่อที่ใช้ในแอ็พพลิเคชันที่จัดอยู่ในกลุ่มที่ไม่ต้องใส่กับกระแสที่มีค่ามากกว่า 0.2A อยู่ภายใต้การประเมินที่รุนแรงที่สุด เพื่อให้สอดคล้องกับข้อกำหนดนี้จำเป็นต้องมีการประเมินความสามารถในการติดไฟได้สามระดับ:
ตอบ: เพื่อให้ผ่านการประเมินในระดับแรกวัสดุจะต้องมีค่า GWFI ต่ำสุดประมาณ 850 ºCหรือผลิตภัณฑ์ปลายทางจะต้องผ่านการทดสอบลวดเรืองแสงที่อุณหภูมิ 850 ºC เป็นสิ่งสำคัญที่จะต้องทราบว่าสำหรับผลิตภัณฑ์ขั้นสุดท้ายที่ผ่านไปตัวอย่างต้องดับตัวเองภายใน 30 วินาทีตามที่ระบุไว้ในข้อความข้างต้น การทดสอบขึ้นอยู่กับขั้นตอน 60695-2-11
B: เพื่อให้ผ่านการประเมินระดับที่สองวัสดุต้องมีค่า GWIT 775 ºCต่ำสุดหรือผลิตภัณฑ์สุดท้ายต้องผ่านการทดสอบลวดเรืองแสงที่อุณหภูมิ 750 ºC เป็นสิ่งสำคัญที่จะต้องทราบว่าหากมีการทดสอบผลิตภัณฑ์แล้วการจุดระเบิดใด ๆ ต้องดับตัวเองภายใน 2 วินาทีหรือส่วนประกอบรอบข้างจะต้องผ่านการประเมินในระดับที่สาม
การตรวจสอบระดับที่สาม (ดำเนินการเฉพาะเมื่อตัวเชื่อมต่อมีเปลวไฟเป็นเวลานานกว่า 2 วินาที) จะไม่ได้ทำการเชื่อมต่อโดยตรงกับตัวเชื่อมต่อ แต่จะทำในส่วนประกอบใด ๆ ภายในตัวเครื่องซึ่งอยู่ในซองจดหมายทางทฤษฎีเหนือขั้วต่อ ส่วนประกอบภายในซองจดหมายที่ทำจากวัสดุที่มีการติดไฟต่ำสุดที่กำหนดไว้เป็น UL 94 V1 ไม่จำเป็นต้องมีการประเมินผลเพิ่มเติม อย่างไรก็ตามส่วนประกอบภายในซองที่มีค่าน้อยกว่า UL 94 V1 จะต้องผ่านการทดสอบเปลวไฟของเข็ม
ดูแผนผังการไหลที่อยู่ในภาคผนวก A สำหรับภาพประกอบของการทดสอบที่จำเป็นสำหรับวัสดุที่รองรับการเชื่อมต่อที่มีกระแสไฟฟ้าสูงกว่า 0.2 A ในเครื่องใช้ไฟฟ้าแบบไม่ต้องใส่
ตัวเชื่อมต่อที่ใช้ในเครื่องใช้ไฟฟ้าที่จัดอยู่ในประเภทที่ไม่ต้องใส่หรือมีกระแสไฟฟ้าน้อยกว่า 0.2A หรือแบ่งเป็นเครื่องใช้ไฟฟ้าที่เข้าร่วมจะต้องได้รับการทดสอบที่ไม่รุนแรง เป็นสิ่งสำคัญสำหรับผู้ผลิตเครื่องใช้ไฟฟ้าเพื่อทำความเข้าใจประเภทที่เหมาะสมของผลิตภัณฑ์สำเร็จรูปของตนเพื่อให้สามารถใช้การทดสอบตาม IEC 60335-1 กับส่วนประกอบได้อย่างถูกต้อง
TE Connectivity มุ่งมั่นที่จะจัดหาผลิตภัณฑ์หลากหลายเพื่อช่วยให้ลูกค้าของ Appliance สามารถตอบสนองความต้องการในการติดไฟได้ตาม IEC 60335-1 TE ได้ทำการประเมินเรซินใหม่อย่างต่อเนื่องเพื่อตรวจสอบว่าวัสดุเหล่านี้เหมาะสำหรับงานที่ต้องการหรือไม่
ประสบการณ์ของเราได้แสดงให้เห็นว่าเพียงแค่ใช้เรซินวัสดุที่ตรงกับลวดเรืองแสงขั้นต่ำเท่านั้น
ค่าความสามารถในการติดไฟ (GWFI) และค่าอุณหภูมิติดไฟด้วยเส้นลวดเรืองแสง (GWIT) สำหรับตัวเชื่อมต่อจะไม่จำเป็นต้องเป็นส่วนสุดท้ายที่จะผ่านการทดสอบเส้นลวดเรืองแสง (GWT) ที่ 750 องศาเซลเซียสโดยไม่มีเปลวไฟ (≤ 2 วินาที) เป็นสิ่งสำคัญที่ต้องจำไว้ว่าค่า GWFI และ GWIT จะได้มาจากการทดสอบที่ทำบนแผ่นทดสอบในขณะที่ GWT ทำกับผลิตภัณฑ์ปลาย บ่อยครั้งที่นี่หมายความว่าผลิตภัณฑ์สุดท้ายจะเห็นการสัมผัสกับชิ้นส่วนที่ให้ความร้อนในระหว่างการทดสอบขณะที่แผ่นทดสอบจะเห็นเฉพาะการสัมผัสที่ จำกัด เนื่องจากการเผาไหม้ของชิ้นส่วนผ่านความหนาของแผ่นหลังการสัมผัสครั้งแรก ที่ TE เราพยายามลดข้อสงสัยเกี่ยวกับประสิทธิภาพของผลิตภัณฑ์ของเราในการทดสอบลวดเรืองแสง ด้วยเหตุนี้ TE จะประกาศว่าผลิตภัณฑ์เป็น "Glow Wire Compliant" เมื่อผลิตภัณฑ์สำเร็จรูปได้ผ่านการทดสอบ TE อย่างน่าพอใจไปจนถึงข้อกำหนดของ Glow Wire ที่เข้มงวดที่สุดใน IEC 60335-1 โปรดดูที่ TE Connectivity เพื่อตอบคำถามใด ๆ เกี่ยวกับความมุ่งมั่นในการนำเสนอโซลูชั่นที่ดีที่สุดสำหรับความต้องการของคุณ
