IEC 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า IP1X 50mm โพรบทรงกลมทดสอบด้วยแรง 10-50N

IEC 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า IP1X 50mm โพรบทรงกลมทดสอบด้วยแรง 10-50N

ชื่อแบรนด์: HongCe
เลขรุ่น: HT-I01T
MOQ: 1 ชุด
ราคา: Negotiatable
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 30 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Third part calibration certificate(cost additional)
การรับประกัน:
1 ปี
การใช้งาน:
การทดสอบการป้องกันน้ำเข้า
เส้นผ่านศูนย์กลางลูกทดสอบแข็ง:
SФ50+0.05
บังคับ:
ด้วยแรง 10-50N
เส้นผ่านศูนย์กลางของแผ่นกั้น:
45
ความหนาของแผ่นกั้น:
4
มาตรฐาน:
IEC 60529
สี:
สีขาว
รายละเอียดการบรรจุ:
กล่องอลูมิเนียม
เน้น:

IEC 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า

,

อุปกรณ์ทดสอบการป้องกันน้ำเข้า 50N

,

อุปกรณ์ทดสอบการป้องกันน้ำเข้า IP1X 50 มม.

รายละเอียดสินค้า

IEC 60529 โพรบทรงกลมทดสอบ IP1X 50 มม. พร้อมแรง 10-50N อุปกรณ์ทดสอบการป้องกันน้ำเข้า



คำอธิบายที่เกี่ยวข้องในIEC 60529:



5.1 คำอธิบายโดยย่อ: ป้องกันการเข้าถึงส่วนที่เป็นอันตรายด้วยหลังมือ

คำจำกัดความ: โพรบเข้าถึงทรงกลม 50 มม. ∅ ต้องมีระยะห่างเพียงพอจากส่วนที่เป็นอันตราย

                                 อุปกรณ์ทดสอบการป้องกันน้ำเข้า

5.2 การป้องกันการเข้าของวัตถุแปลกปลอมที่เป็นของแข็งแสดงว่าวัตถุที่ตรวจสอบได้ถึงเลข 2 ในตารางที่ 2 จะต้องไม่ทะลุผ่านเปลือกหุ้มจนสุดซึ่งหมายความว่าเส้นผ่านศูนย์กลางเต็มของทรงกลมจะต้องไม่ทะลุผ่านช่องเปิดในตู้

ตารางที่ 2: คำอธิบายโดยย่อ: ป้องกันวัตถุแปลกปลอมที่เป็นของแข็งขนาด 50 มม. ∅ ขึ้นไป

คำจำกัดความ: หัววัดวัตถุทรงกลม 50 มม. ∅ ต้องไม่เจาะทะลุเต็มที่

เส้นผ่านศูนย์กลางเต็มของโพรบวัตถุต้องไม่ผ่านช่องเปิดของเปลือกหุ้ม

                                                                                                                              อุปกรณ์ทดสอบการป้องกันน้ำเข้า

11.4 ตารางที่ 5: ทรงกลม 50 มม. ∅ ต้องไม่ทะลุผ่านได้เต็มที่และต้องรักษาระยะห่างที่เพียงพอ



13.1 ตารางที่ 7: วิธีทดสอบ (หัววัดวัตถุและช่องเก็บฝุ่น): ทรงกลมแข็งไม่มีด้ามจับหรือตัวป้องกัน เส้นผ่านศูนย์กลาง 50+0.05 มม.

แรงทดสอบ: 50 N ± 1 0 %

อุปกรณ์ทดสอบการป้องกันน้ำเข้า

15.2 เงื่อนไขการทดสอบ
โพรบเข้าถูกผลักให้ชิดช่องเปิดใดๆ ของกล่องหุ้มด้วยแรงที่ระบุไว้ในตารางที่ 6 หากโพรบแทรกซึมบางส่วนหรือทั้งหมด ให้วางไว้ในทุกตำแหน่งที่เป็นไปได้ แต่ไม่ว่าในกรณีใด หน้าหยุดจะทะลุผ่านช่องเปิดจนสุด
สิ่งกีดขวางภายในถือเป็นส่วนหนึ่งของกรงตามที่กำหนดไว้ในข้อ 3.1



มาตรฐาน:IEC61032 รูปที่ 1, IEC60529 IP1 และ IEC60065

แอปพลิเคชัน:หัววัดนี้มีจุดมุ่งหมายเพื่อตรวจสอบการป้องกันมือของบุคคลจากการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังเป็นหัววัดที่จำเป็นซึ่งใช้เพื่อป้องกันไม่ให้ชิ้นส่วนอันตรายและวัตถุแปลกปลอมที่เป็นของแข็งเข้ามา

ทดสอบ sกว้างขวาง:ชิ้นส่วนที่มีชีวิตหรือชิ้นส่วนกลไกที่เข้าถึงได้ง่าย

คุณสมบัติ:โพรบทดสอบนี้สามารถปรับแต่งได้สามารถใช้สำหรับการทดสอบป้องกันไฟฟ้าช็อตเมื่อติดตั้งขั้วต่อแอมฟีนอลหรือใช้สำหรับทดสอบการป้องกันเปลือกหุ้มเมื่อเปิดรูเกลียวของ M6 ที่ปลายด้าม (เชื่อมต่อกับไดนาโมมิเตอร์แบบดึงและดัน) โพรบที่มีหมายเลขรุ่นคือตัว "T" ใช้แรงอุปกรณ์ทดสอบการป้องกันน้ำเข้า



พีพารามิเตอร์:

แบบอย่าง HT-I01T
ชื่อ ทดสอบโพรบ A ด้วยแรง
เส้นผ่านศูนย์กลางลูกทดสอบแข็ง (โลหะ) SФ50+0.05 0
เส้นผ่านศูนย์กลางของแผ่นกั้น (ไนลอน) Ф45±0.2
ความหนาของแผ่นกั้น 4
บังคับ ด้วยมาตราส่วน 10N,20N,30N,40N,50N

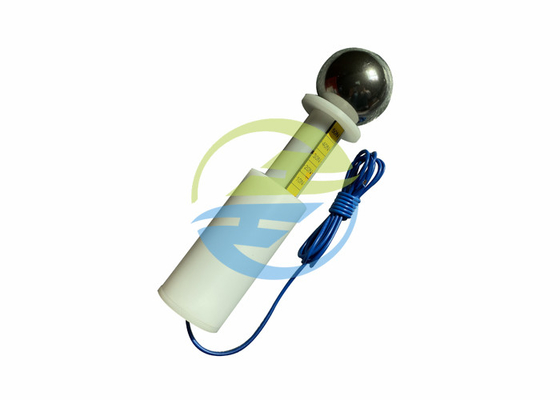

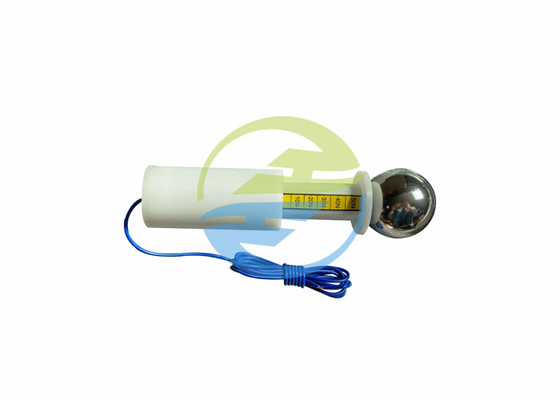

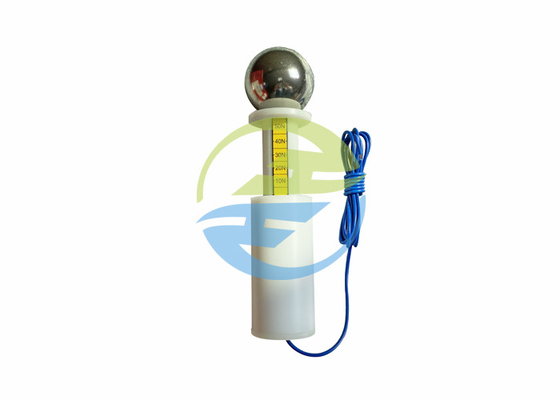

รูปภาพสำหรับอ้างอิง:



IEC 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า IP1X 50mm โพรบทรงกลมทดสอบด้วยแรง 10-50N 0
