| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | Hwi-1 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 15 ชุดต่อเดือน |

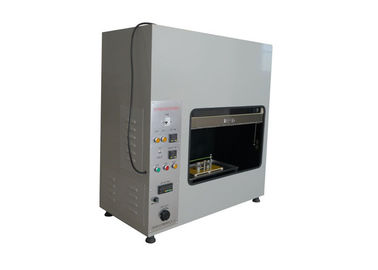

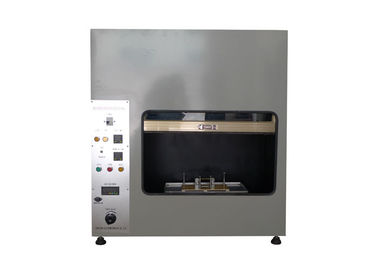

อุปกรณ์ทดสอบอุปกรณ์ทดสอบ IEC60695 Hot Wire Ignition Tester, อุปกรณ์ทดสอบ HWI
ข้อมูลผลิตภัณฑ์ :
เครื่องทดสอบนี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC60695-2-20 เหมาะสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, อุปกรณ์เครื่องใช้ในครัวเรือนเพื่อทำทดสอบการจุดระเบิดที่เป็นอันตราย จำลองแหล่งกำเนิดความร้อนหรือแหล่งกำเนิดการจุดประกายขององค์ประกอบเรืองแสงจำลองและความต้านทานต่อการโอเวอร์โหลดซึ่งอาจทำให้เกิดความเค้นร้อนในช่วงเวลาสั้น ๆ

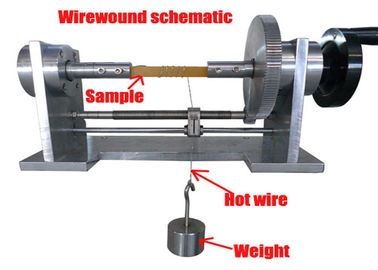

การทดสอบการสึกหรอของขดลวดลวดร้อนใช้ขนาดเฉพาะ (ф0.5mm Length: 250mm) และวัสดุเฉพาะ (Ni80 / Cr20) ของแถบทำความร้อนซึ่งก่อนการอบอ่อนด้วยความร้อนที่ต้องการ (0.26W / mm) และเวลา (8s ~ 12s. ) จากนั้นม้วนแถบความร้อนบนชิ้นงานทดสอบเป็นเวลา 5 รอบตามความยาวของสายพันลวด (5.4N) และระยะห่อหุ้มสาย (6.35 มม.) จากนั้นนำชิ้นงานทดสอบที่มีแถบทดสอบความร้อนที่ห่อหุ้มไปทดสอบเป็นเวลา 120 วินาทีภายใต้ความร้อนที่กำหนด (0.26 วัตต์ต่อมิลลิเมตร) ผู้ใช้สามารถตัดสินความเสี่ยงจากการเกิดเพลิงไหม้ได้ตามที่ระบุว่าตัวอสุจิติดไฟและเวลาในการจุดระเบิด
พารามิเตอร์ทางเทคนิค:
โมเดลพารามิเตอร์ | Hwi-1 |
เป็นไปตามมาตรฐาน | IEC60695-2-20, GB4943 |
ขดลวดความร้อน | ф0.5mm, Ni80 / Cr20, ความยาว: 250mm ± 5mm, ความต้านทานความร้อน5.28Ω / m |

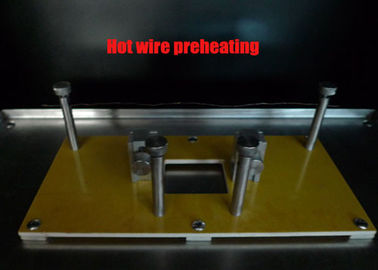

ระยะทางของตัวยึด Anneal | 250mm |
ระยะห่างและความสูงของตัวยึดชิ้นงาน | 70 มม. สูง: 60 มม. (ระยะห่างระหว่างพื้นผิวของผู้ถือกับพื้นผิวแผ่นต่อ) |
ลวดตัดความตึงและระยะทาง | 5.4N ± 0.05N, 6.3 มม. ± 0.2 มม. (ภายใน 31.5 มม. ± 0.5 มม., คอยล์ 5 รอบมาตรฐานแห่งชาติคือ 6 มม.) |
เวลาและกำลังกลมกลืน | 8 วินาที ~ 12 วินาที (จอแสดงผลดิจิตอล 1 วินาที 999.9 วินาทีสามารถตั้งค่าล่วงหน้าได้), 0.26 วัตต์ / มิลลิเมตร± 4% (จอแสดงผลดิจิตอลสามารถปรับได้) |
ทดสอบเวลาและกำลังไฟ | 120s (จอแสดงผลดิจิตอล 1 วินาที ~ 999.9 วินาทีสามารถตั้งค่าล่วงหน้าได้), 0.26 วัตต์ / มิลลิเมตร± 4% (จอแสดงผลดิจิตอลสามารถปรับได้) |
ขนาดของชิ้นงาน | L × W × H: (125 ± 5 มม.) × (13.0 ± 0.5mm) × (0.75 + 0.075 0mm, 1.5 + 0.15 0mm, 3 + 0.3 0mm) [มาตรฐานแห่งชาติคือ 0.75 ± 0.1 มม., 1.5 ± 0.1 มม., 3 ± 0.2 มม.] |
ปริมาณกล่องไฟเผาไหม้ | ลูกบาศก์มากกว่า 0.5 ลูกบาศก์ (สามารถสั่งซื้อได้ 0.75 คิวบ์ 1 ก้อน) |
แหล่งจ่ายไฟ | AC 220V ± 10%, 50Hz; 110V, 60Hz |
การทดสอบการจุดระเบิดแบบใช้ลวดร้อนเป็นแบบทดสอบความต้านทานต่อการยิงวัสดุในเปลือกและชิ้นส่วนตกแต่ง ตัวอย่างถูกวางบนขาตั้งที่ระบุและลวดองค์ประกอบจะหมุนรอบวัสดุที่จะทดสอบ
ข้อกำหนดทางเทคนิค
ตัวอย่างทดสอบมาจากแหล่งจ่ายกระแสไฟตรง
ส่วนประกอบสายไฟ 80% นิกเกิลและโครเมียม 20% - รวม 3 bobbins
การใช้พลังงาน 0.26 W / mm - หมายถึงกระแสไฟฟ้า 7 A ผ่านสายไฟของชิ้นส่วน
เครื่องมิเตอร์และโวลต์มิเตอร์แบบดิจิตอล
เทอร์มินอลเพื่อเชื่อมต่อสายส่วนประกอบ
