| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HongCe |
| ได้รับการรับรอง: | Third part calibration certificate(cost additional) |
| หมายเลขรุ่น: | HH0820 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiatable |
| รายละเอียดการบรรจุ: | ไม้อัด |
| เวลาการส่งมอบ: | 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | IEC 60592 IPX1 ถึง IPX8 เครื่องทดสอบการกันน้ำ | ทดสอบ: | ป้องกันน้ำ |
|---|---|---|---|
| ขนาดการทดสอบหยด: | 1000*600มม | ความสูงของหยด: | 200มม |
| ขนาดท่อสั่น: | ฿400,R600,R800 | เส้นผ่านศูนย์กลางหัวฉีด: | IPX5: Ф6.3mm; IPX5: Ф6.3มม.; IPX6: Ф12.5mm IPX6: Ф12.5มม |
| ถัง IPX8: | เส้นผ่านศูนย์กลาง 0.8 เมตร สูง 1 เมตร | เส้นผ่านศูนย์กลางแผ่นเสียง: | Ø600มม |
| แสงสูง: | อุปกรณ์ทดสอบการป้องกันน้ำเข้า,อุปกรณ์ทดสอบการป้องกันน้ำเข้า IPX8,อุปกรณ์ทดสอบการป้องกันน้ำเข้า IPX1 |
||
IEC 60592 IPX1 ถึง IPX8 อุปกรณ์ทดสอบการป้องกันน้ำเข้าและกันน้ำ
มาตรฐาน:
ระดับการป้องกัน IEC60529 โดยเปลือกหุ้ม (รหัส IP) ข้อ 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 และรูปที่ 3 รูปที่ 3 4 รูปที่ 5 และรูปที่ 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 และ IPX8, ตารางที่ 3
แอปพลิเคชัน:
ใช้เพื่อทดสอบระดับการป้องกันน้ำเข้าที่ระบุด้วยตัวเลขลักษณะเฉพาะตัวที่สอง
อุปกรณ์ทดสอบ IP
|
ที่สอง ลักษณะเฉพาะ ตัวเลข |
ระดับการป้องกัน |
ทดสอบ เงื่อนไข โปรดดู |
|
| คำอธิบายสั้น ๆ | คำนิยาม | ||
| 0 | ไม่ได้รับการคุ้มครอง | - - | - - |
| 1 | ป้องกันหยดน้ำที่ตกลงมาในแนวตั้ง | หยดที่ตกลงมาในแนวตั้งจะต้องไม่มีผลเสีย | 1 4.2.1 |
| 2 | ป้องกันหยดน้ำที่ตกลงมาในแนวตั้งเมื่อตู้เอียงได้ถึง 1 5° |
หยดที่ตกลงมาในแนวตั้งจะต้องไม่มี ผลกระทบที่เป็นอันตรายเมื่อเอียงกรอบหุ้มที่มุมใดๆ สูงถึง 1 5° ที่ด้านใดด้านหนึ่งของแนวตั้ง |
1 4.2.2 |
| 3 | ป้องกันละอองน้ำได้ | น้ำที่ฉีดเป็นมุมสูงถึง 60° ที่ด้านใดด้านหนึ่งของแนวตั้งจะต้องไม่มีผลที่เป็นอันตราย | 1 4.2.3 |
| 4 | ป้องกันน้ำกระเซ็นได้ | น้ำที่กระเด็นใส่ตัวเครื่องจากทิศทางใดๆ จะต้องไม่มีผลที่เป็นอันตราย | 1 4.2.4 |
| 5 | ป้องกันการฉีดน้ำ | น้ำที่พุ่งออกมาใส่เปลือกหุ้มจากทิศทางใดๆ จะต้องไม่มีผลที่เป็นอันตราย | 1 4.2.5 |
| 6 | ป้องกันการฉีดน้ำอันทรงพลัง | น้ำที่พุ่งออกมาด้วยไอพ่นอันทรงพลังกระทบกับตู้จากทุกทิศทางจะต้องไม่มีผลที่เป็นอันตราย | 1 4.2.6 |
| 7 | ป้องกันผลกระทบจากการแช่น้ำชั่วคราว | การซึมของน้ำในปริมาณที่ก่อให้เกิดผลกระทบที่เป็นอันตรายจะต้องไม่สามารถทำได้เมื่อเปลือกหุ้มแช่อยู่ในน้ำชั่วคราวภายใต้สภาวะความดันและเวลามาตรฐาน | 1 4.2.7 |
| 8 | ป้องกันผลกระทบจากการแช่น้ำอย่างต่อเนื่อง |
การซึมของน้ำในปริมาณที่ก่อให้เกิด ผลกระทบที่เป็นอันตรายจะต้องไม่เกิดขึ้นเมื่อเปลือกหุ้มแช่อยู่ในน้ำอย่างต่อเนื่องภายใต้เงื่อนไขที่ผู้ผลิตและผู้ใช้ตกลงกัน แต่จะมีความรุนแรงมากกว่าตัวเลข 7 |
1 4.2.8 |
| 9 |
ป้องกันแรงดันและอุณหภูมิสูง เครื่องบินไอพ่นน้ำ |
น้ำที่ฉีดไปที่แรงดันสูงและอุณหภูมิสูงต่อตู้จากทิศทางใดๆ จะต้องไม่มีผลที่เป็นอันตราย | 1 4.2.9 |
ตารางที่ 3 – องศาการป้องกันน้ำที่ระบุโดยตัวเลขลักษณะเฉพาะตัวที่สอง
พารามิเตอร์ของอุปกรณ์ทดสอบ IP:
| 1.ป้องกันหยดน้ำที่ตกลงมาในแนวตั้ง | |
| แอปพลิเคชัน | ใช้สำหรับดำเนินการทดสอบ IPX1, IPX2 |
| พื้นที่ฝนตก | 1,000มม.X600มม |
| วัสดุถัง | สแตนเลส |
| รูรับแสงหยดน้ำ | Φ0.4มม |
| ระยะหลุม | 20มม |
| ปริมาณน้ำฝน | 1 มม./นาที, 3 มม./นาที, พารามิเตอร์ที่ผู้ใช้กำหนด (ข้อผิดพลาด: + 0.5 มม./นาที) |
| ความสูงของหยดน้ำ | 200 มม. (ควบคุมอัตโนมัติโดยอุปกรณ์ทดสอบ) |
| เวลาทดสอบ | 10 นาที สามารถตั้งค่าได้ตามความต้องการ |
| การระบายน้ำ | เทน้ำออกจากถังโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น |
| วัสดุตัวเครื่อง | อลูมิเนียมอัลลอยด์อุตสาหกรรม |
| ขนาด (ยxลxส) | 1100X1200X2600มม |
| โครงสร้างเครื่องจักร | ติดผนัง |
| เครื่องอัดอากาศ (อุปกรณ์เสริม ไม่รวม) | เครื่องอัดอากาศเงียบ |

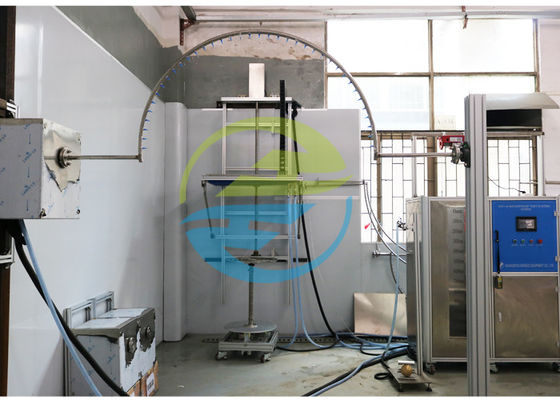

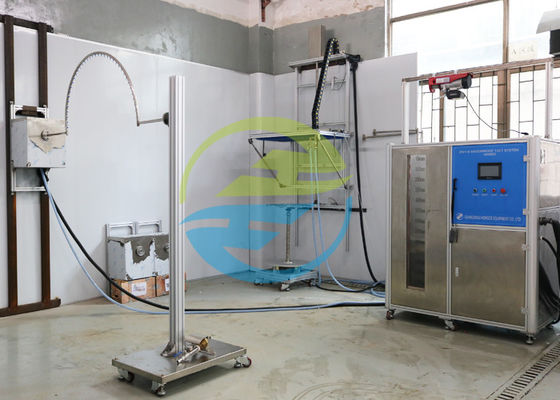

| 2. ป้องกันน้ำกระเด็นใส่ (ท่อสั่น) | |
| แอปพลิเคชัน | ใช้สำหรับดำเนินการทดสอบ IPX3, IPX4 |
| น้ำประปา |
อัตราการไหลของน้ำ > 10 ลิตร/นาที ± 5% น้ำสะอาดโดยไม่รวม อุปกรณ์นี้มีชุดกรองน้ำสะอาด |
| ขนาดของท่อสั่น |
มาตรฐานมาพร้อมกับท่อสั่น R400, R600, R800 (ขนาดอื่นๆ R200,R1000,R1200,R1400,R1600mm สามารถเลือกได้), สแตนเลส |
| หลุมน้ำ | Φ0.4มม. |
| รวมมุมของสองรู | IPX3: 120°;IPX4: 180° |
| มุมลูกตุ้ม | IPX3: 120°;IPX4: 360° |
| ความเร็วฝนตก |
IPX3: 4 วินาที/เวลา (2×120°); IPX4: 12 วินาที/เวลา (2×360°); |
| การไหลของน้ำ | สามารถตั้งค่าได้ตามขนาดของลูกตุ้มและจำนวนรูพิน (0.07 ลิตร/นาทีX ต่อรู) |
| เวลาทดสอบ | 0.01S ~ 99 ชั่วโมง 59 นาที สามารถตั้งค่าล่วงหน้าได้ |
| ระดับความดัน | 0~0.25เมกะปาสคาล |
| ข้อกำหนดของไซต์ |
ห้องทดสอบกันน้ำ IP เฉพาะ พื้นควรเรียบและมีแสงสว่าง สวิตช์กันน้ำรั่ว 10A (หรือซ็อกเก็ต) ใช้สำหรับอุปกรณ์ด้วยฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดีการติดตั้งภาคพื้นดิน |
| พื้นที่ | ตามท่อสั่นที่เลือก |
| 3. ป้องกันละอองน้ำกระเซ็น (Spray Spray) | |
| น้ำประปา | อัตราการไหลของน้ำคือ 50~150kpa น้ำสะอาดโดยไม่รวม |
| พารามิเตอร์หัวฉีดสเปรย์ |
เส้นผ่านศูนย์กลางภายนอก: Ф102มม เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม มีรูตรงกลางและมี 24 รูในวงกลมภายในของรูซึ่งมุมที่รวมไว้คือ 30°วงกลมด้านนอกของรูมี 96 รู ซึ่งมุมที่รวมไว้คือ 15°รวม 121 หลุม เส้นผ่านศูนย์กลางรู: Ф0.5มม มันทำจากทองเหลือง |
| การไหลของน้ำ | 10L/min±5% เครื่องวัดการไหลสามารถปรับได้ |
| ช่วงของเกจวัดความดัน | 0~0.4Mpa |
| แผ่นกั้น | ถอดออกได้ |
| ระดับความดัน | 0~0.25เมกะปาสคาล |
| 4. ป้องกันการฉีดน้ำและการฉีดน้ำที่ทรงพลัง | |
| แอปพลิเคชัน | ใช้สำหรับดำเนินการทดสอบ IPX5, IPX6 |
| น้ำประปา |
IPX5: อัตราการไหลของน้ำ > 12.5 ลิตร/นาที±5%; IPX6: อัตราการไหลของน้ำ > 100 ลิตร/นาที ± 5%; สามารถทำได้ด้วยถังเก็บน้ำสแตนเลสและอุปกรณ์แรงดัน |
| เส้นผ่านศูนย์กลางของหัวฉีด | IPX5: Ф6.3มม.;IPX6: Ф12.5มม |
| การไหลของน้ำ | IPX5: 12.5±0.625ลิตร/นาที, IPX6: 100±5ลิตร/นาที;เครื่องวัดการไหลสามารถปรับได้ |
| ระยะห่างจากหัวฉีดถึงตู้ | 2.5~3ม |
| เวลาทดสอบ | ไม่น้อยกว่า 1 นาที/ตร.ม. (ไม่น้อยกว่า 3 นาที) |
| ระดับความดัน | 0~0.25เมกะปาสคาล |

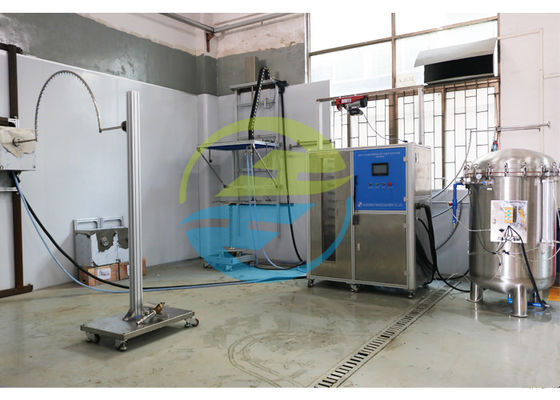

| 5. ป้องกันผลกระทบจากการแช่น้ำและตู้ควบคุมไฟฟ้าชั่วคราว | |
| ใช้งานได้ |
(a) การจ่ายน้ำสำหรับการทดสอบการกันน้ำ IPX1~IPX6 (b) การทดสอบการจุ่มน้ำ IPX7 (c) การกักเก็บน้ำสำหรับการทดสอบความหนาแน่นของน้ำ IPX8 (d) การควบคุมอัตโนมัติสำหรับอุปกรณ์กันน้ำทั้งหมด |
| ถังเก็บน้ำ |
ใช้ได้กับการเก็บน้ำของการทดสอบสเปรย์น้ำที่รุนแรง IPX5 ~ IPX6, การฉีดน้ำของ IPX8, การแช่ IPX7 ปริมาตร:500L ขนาด: W600mmXD660mmXH1300mm หน้าต่างสังเกต: หน้าต่างกระจกแกร่ง ขนาดหน้าต่างสังเกตการณ์: W200mmXH1250mm เกจวัดความลึก: สแตนเลส ความสูงเกจวัดความลึก: 1200 มม. ความแม่นยำ 1 มม การควบคุมระดับของเหลว: สวิตช์ลูกลอย + ท่อน้ำล้น |
| ตู้ควบคุม |
การตรวจจับการไหล: การตอบสนองสัญญาณการไหลผ่านมิเตอร์อิเล็กทรอนิกส์ การตั้งค่าการไหล: ตั้งค่าบนหน้าจอสัมผัส ตัวควบคุม: บมจ ฟังก์ชั่นการควบคุม: การจ่ายน้ำไหลคงที่ การจ่ายน้ำแรงดันคงที่ และการควบคุมเวลาทดสอบ ฟังก์ชั่นการป้องกัน: ป้องกันการรั่วไหล, ป้องกันการโอเวอร์โหลด, ป้องกันการลัดวงจร |
| ขายึดยกอัตโนมัติแบบแช่ IPX7 |
ระยะยก: 0 ~ 1200 มม ขนาดขายึด: L400mmXW400mm รับน้ำหนักขายึด : 50Kg |
| 6. ป้องกันผลกระทบจากการแช่น้ำอย่างต่อเนื่อง | |
| แอปพลิเคชัน | ใช้สำหรับดำเนินการทดสอบ IPX8 |
| ภาชนะรับความดัน | ถังสแตนเลส เส้นผ่านศูนย์กลาง 0.8 เมตร สูง 1 เมตร |
| ช่วงการปรับแรงดัน | 0 ~ 6bar (สามารถปรับแต่งได้) |
| ระบบแรงดัน | ปั๊มสแตนเลส+เครื่องแปลงความถี่ |
| ความแม่นยำของเกจวัดความดัน | 0.25 องศา, ช่วง: 10bar |
| เวลาทดสอบ | 0-99นาที |
| แรงดันขีดจำกัดสูงสุด | 6 บาร์ |
| การป้องกันแรงดัน | การป้องกันสวิตช์ความดัน |
| 7. เครื่องเล่นแผ่นเสียง | |
| เส้นผ่านศูนย์กลางของแผ่นเสียง | Ø600มม |
| ผู้ถือตัวอย่าง | Ø600มม |
| ความเร็วแผ่นเสียง | 1-5 รอบต่อนาที ปรับได้ |
| มุมเอียงได้ | 15° |
| ทดสอบมุมการหมุน | 90° หมุนต่อเนื่อง |
| ความสูงที่ปรับได้ของท่อยืดไสลด์แบบปรับได้ | 300 มม., 1200 มม.-1500 มม |
| วัสดุตัวเครื่อง | อลูมิเนียมอัลลอยด์อุตสาหกรรม |
