| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | LT-3 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

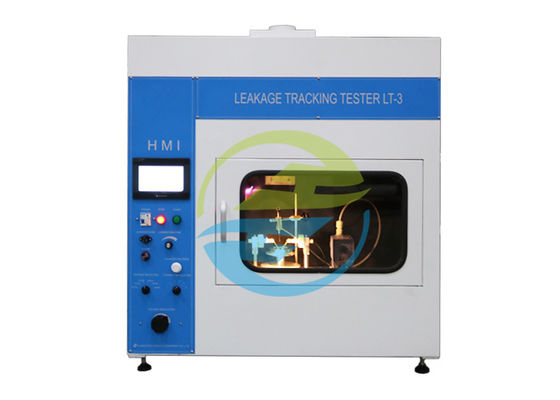

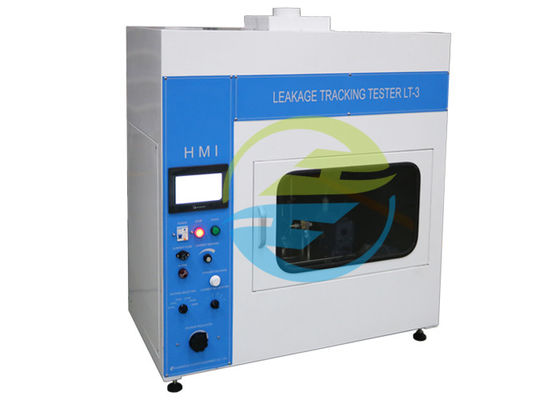

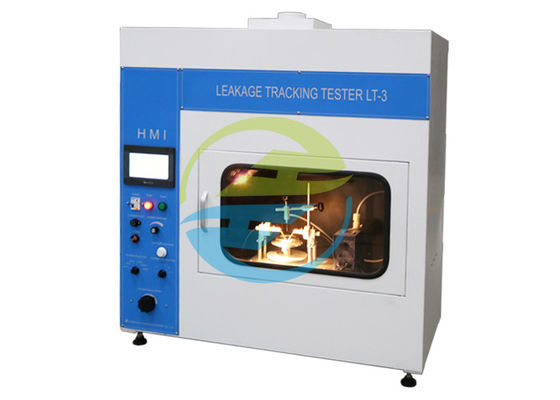

IEC60112 อุปกรณ์ทดสอบความไวไฟ การหาค่า CTI และ PTI
มาตรฐาน:
IEC60112-2009 วิธีการกำหนดหลักฐานและดัชนีการติดตามเปรียบเทียบของวัสดุฉนวนที่เป็นของแข็ง
ระบุวิธีการทดสอบเพื่อกำหนดดัชนีการพิสูจน์และการติดตามเปรียบเทียบของวัสดุฉนวนที่เป็นของแข็งบนชิ้นส่วนที่ดึงมาจากชิ้นส่วนของอุปกรณ์และบนแผ่นโลหะของวัสดุโดยใช้แรงดันไฟฟ้าสลับอุปกรณ์ทดสอบความไวไฟ
ดัชนีการติดตามการพิสูจน์ (PTI)
ในกรณีที่ในมาตรฐาน IEC ว่าด้วยวัสดุหรือข้อกำหนดอุปกรณ์ไฟฟ้า หรือในมาตรฐานอื่น ให้ทดสอบเพื่อพิสูจน์เท่านั้น ให้ทดสอบการตก 50 ครั้งตามข้อ 8 แต่ใช้แรงดันไฟเดียวที่ระบุจำนวนชิ้นทดสอบที่ต้องการต้องทนต่อช่วงการทดสอบได้อย่างน้อย 25 วินาที หลังจากที่หยดที่ห้าสิบตกลงไปโดยไม่เกิดข้อผิดพลาดในการติดตาม และไม่มีเปลวไฟต่อเนื่องเกิดขึ้น
การทำงานของอุปกรณ์กระแสเกินโดยส่วนโค้งของอากาศไม่ถือเป็นความล้มเหลวในการติดตาม
แรงดันไฟทดสอบต้องเป็นจำนวนเต็มทวีคูณของ 25 V
ดัชนีการติดตามเปรียบเทียบ (CTI)
การกำหนดดัชนีการติดตามเปรียบเทียบจำเป็นต้องมีการกำหนดแรงดันไฟฟ้าสูงสุดที่ชิ้นงานทดสอบห้าชิ้นสามารถทนต่อระยะเวลาการทดสอบได้ 50 หยดโดยไม่มีข้อผิดพลาด และไม่ว่าจะที่แรงดันไฟฟ้า 25 V ต่ำกว่าค่าตัวเลขสูงสุด 50 หยด ชิ้นงานทดสอบจะทนทานต่อ 1 00 หยดหรือไม่หากไม่เป็นเช่นนั้น จะต้องกำหนดแรงดันไฟฟ้าที่ทนต่อแรงดันตกสูงสุดที่ 00
พารามิเตอร์:
| แบบอย่าง | LT-2(0.5m³) | LT-3(0.5m³) (หน้าจอสัมผัส) |
| แรงดันใช้งาน | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| โหมดควบคุมการทำงาน | การควบคุมไฟฟ้า, การทำงานของปุ่ม | การควบคุม PLC, การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว, พร้อมรีโมทคอนโทรลอินฟราเรด |
| แรงดันทดสอบ | ปรับได้ 0-600V ความแม่นยำ 1.5% | |
| อุปกรณ์จับเวลา | 9999X0.1S.อุปกรณ์ทดสอบความไวไฟ | |
| อิเล็กโทรด | วัสดุ: อิเล็กโทรดแพลตตินัมและก้านสูบทองเหลือง | |
| อิเล็กโทรดทั้งสองต้องมีหน้าตัดเป็นสี่เหลี่ยมผืนผ้า (5 ± 0,1 ) มม. × (2 ± 0.1 ) มม. โดยมีปลายด้านหนึ่งเป็นสิ่วที่มีมุม 30° ± 2° (ดูรูปที่ 1 )ให้เอาขอบที่แหลมคมออกเพื่อให้มีพื้นผิวเรียบประมาณ 0.01 มม. ถึง 0.1 มม. กว้าง | ||
| ตำแหน่งสัมพัทธ์ของอิเล็กโทรด | รวมมุม: 60°±5° ระยะทาง 4±0.1mm | |
| แรงดันอิเล็กโทรด | 1.00N±0.05N | 1.00N±0.05N, หน้าจอสัมผัส |
| หยดของเหลว | ช่วงเวลาของการปล่อยของเหลว: 30±5S, จอแสดงผลดิจิตอล, สามารถตั้งค่าล่วงหน้าได้ | |
| ความสูง: 35±5mm | ||
| จำนวนหยด:0-9999 ครั้งสามารถตั้งค่าล่วงหน้าได้ขนาดปริมาตรของของเหลวหยดถูกควบคุมโดยปั๊มขนาดเล็กที่นำเข้าภายใน 50 ~ 45 หยด /cm³ | ||
| โซลูชันการทดสอบ | สารละลาย A: 0.1%NH4Cl, 3.95±0.05Ωm, สารละลาย B: 0.1%NH4Cl + 0.5± 0.002% โซเดียม-ได-บิวทิลแนฟทาลีน ซัลโฟเนต, 1.98±0.05Ωm | |
| วงจรหน่วงเวลา | 2±0.1S (ในกระแส 0.5A หรือใหญ่กว่า) | |
| แรงดันไฟลัดวงจร | 1±0.1A 1%, แรงดันตก 8% MAX | |
| ความเร็วลม | 0.2 เมตร/วินาที | |
| ข้อกำหนดด้านสิ่งแวดล้อม | 0 ～ 40 ℃, ความชื้นสัมพัทธ์≤80%, ในสถานที่ที่ไม่มีการสั่นสะเทือนและก๊าซที่มีฤทธิ์กัดกร่อนที่ชัดเจน | |
| ขนาดและน้ำหนัก | WDH=1100×550×1200 mm, 130kg | WDH=1100×550×1200 mm, 130kg |
เรามีอื่นๆอุปกรณ์ทดสอบความไวไฟมีอยู่.เครื่องทดสอบเปลวไฟแบบเข็มใน IEC 60695-11-5, เครื่องทดสอบเปลวไฟแนวนอน-แนวตั้งใน IEC 60695-11-3 และ IEC 60695-11-4, เครื่องมือทดสอบลวดเรืองแสงใน IEC60695-2-10, IEC60695-2- 11, IEC60695-2-12 และ IEC60695-2-13 และอื่นๆ โปรดดูที่รายการอุปกรณ์ทดสอบสำหรับอุปกรณ์ทดสอบความไวไฟสำหรับรายการอุปกรณ์ทั้งหมดของเราอุปกรณ์ทดสอบความไวไฟ
