อุปกรณ์ทดสอบห้องเก็บฝุ่น 3000L เพื่อตรวจสอบการป้องกันฝุ่น

ห้องเก็บฝุ่น 3000L - อุปกรณ์ทดสอบเพื่อตรวจสอบการป้องกันฝุ่น

ห้องทดสอบทรายและฝุ่นได้รับการออกแบบและผลิตตาม IEC60529-2001 < องศาของการป้องกันโดยกล่องหุ้ม (รหัส IP)> รูปที่ 2, IEC60068-2-68 และอื่น ๆ จำลองสภาพแวดล้อมของฝุ่นละอองเพื่อทดสอบการกันฝุ่น ความสามารถของตัวอย่างทดสอบ

อุปกรณ์ทดสอบนี้เหมาะสำหรับการทดสอบทรายและฝุ่นของผลิตภัณฑ์ไฟฟ้าที่มีคุณลักษณะเฉพาะหมายเลข 5 และ 6 (IP5X และ IP6X)อุปกรณ์ทดสอบการป้องกันน้ำเข้า

ห้องสามารถให้การไหลของอากาศหมุนเวียนในแนวตั้งที่บรรจุฝุ่นแบบไม่ราบเรียบและสามารถควบคุมเวลาได้นอกจากนี้ยังติดตั้งปั๊มสุญญากาศซึ่งสามารถดูดฝุ่นตัวอย่างทดสอบ ปริมาตรไอเสียและความดันสามารถปรับได้นอกจากนี้ ภายในห้องยังได้รับการกำหนดค่าด้วยอุปกรณ์ควบคุมอุณหภูมิกระแสลม เพื่อให้แน่ใจว่าการทดสอบอยู่ภายใต้สภาวะแวดล้อมมาตรฐานอุปกรณ์ทดสอบการป้องกันน้ำเข้า

ตามข้อกำหนดมาตรฐาน ห้องทดสอบนี้ใช้สภาพแวดล้อมจำลองฝุ่นเทียมเพื่อทดสอบความสามารถในการกันฝุ่นของตัวอย่างข้อกำหนดโดยละเอียดและเกณฑ์คุณสมบัติควรเป็นไปตาม IEC60529-2001, IEC60068-2-68 หรือมาตรฐานผลิตภัณฑ์

                                                           อุปกรณ์ทดสอบการป้องกันน้ำเข้า

พารามิเตอร์หลัก:

1. ขนาดการทำงาน (มม.): 1500*2000*1000(D*W*H)
2. หลักการออกแบบขั้นพื้นฐาน: กรวยทรงกรวยได้รับการออกแบบมีพอร์ตเก็บฝุ่นและพอร์ตดูดฝุ่นที่ด้านล่างมีการติดตั้งพัดลมหมุนเวียนแบบเทอร์ไบน์แรงดันสูงที่ช่องดูดฝุ่นเพื่อส่งฝุ่นที่แยกออกมาไปยังด้านบนสุดของห้องด้านใน จากนั้นฝุ่นจะถูกพัดลงมาในแนวตั้งจากด้านบนเพื่อเริ่มต้นรอบการทำงาน
3. วัสดุภายใน: แผ่นสแตนเลส SUS304BB
4. วัสดุภายนอก: A3 ไฟฟ้าสถิตพ่น
5. หน้าต่างสังเกตขนาดใหญ่กลางประตู
6. การออกแบบท่ออากาศที่เป็นเอกลักษณ์ช่วยให้มั่นใจได้ถึงความเข้มข้นของการไหลของอากาศที่ราบเรียบในกล่อง
7. โครงสร้างพื้นฐาน: กล่องปรับสภาพ, กล่องทดสอบ, พอร์ตดูด, กล่องเก็บฝุ่น, อุปกรณ์เป่าฝุ่นหมุนเวียน, ระบบสูญญากาศ, ถังเก็บฝุ่น, วาล์วไหล, ระบบทำความร้อน, ใบมีดหลอมเหลว, แผ่นเสียงตัวอย่าง, ปลั๊กป้องกัน, ท่อส่งคืนฝุ่นของเครื่องวัดความเข้มข้น ฯลฯ
8. ความเข้มข้นของทรายและฝุ่นในห้องและท่อคือ 2 กก./ลบ.ม.
9. ความเร็วการไหลของอากาศ: ≤2m/s (ปรับได้)
10. ทดสอบปริมาณทราย (หรือแป้งฝุ่น): 2 กก. ~ 4 กก. / ลบ.ม
11. PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัสอุปกรณ์ทดสอบการป้องกันน้ำเข้า
12. เซ็นเซอร์ทดสอบ PT100
13. เครื่องมือป้องกันอุณหภูมิเกินฟังก์ชั่น
14. การป้องกันการสูญเสียเฟสของแหล่งจ่ายไฟ
15. เบรกเกอร์รั่ว
16. แหล่งจ่ายไฟ: AC380 V, 60 Hz, 3.5KW
17. ประตู: ประตูกระจกนิรภัย
18. ปั๊มสุญญากาศ 60~600L/H
19. วาล์วปรับแรงดัน หัวดูด และชุดควบคุมแรงดัน 3 ชิ้น
20. คอนโทรลเลอร์: คอนโทรลเลอร์ที่ตั้งโปรแกรมได้ (คอนโทรลเลอร์นี้มีฟังก์ชั่นการตั้งค่าโดยพลการดังต่อไปนี้)

1. เวลาเป่าฝุ่น (หยุด, เป่า) m/s, ปรับได้
2. รอบระยะเวลา: ปรับโดยพลการ
3. เวลาทดสอบที่ตั้งไว้ล่วงหน้า: 0s ~ 9999m59s ปรับได้อุปกรณ์ทดสอบการป้องกันน้ำเข้า
4. เปิดเครื่อง: ปิด-เปิด-ปิด

21. ตะแกรงตาข่ายสี่เหลี่ยม: เส้นผ่านศูนย์กลางของเส้นลวดระบุคือ50μm, ความกว้างเล็กน้อยของช่องว่างระหว่างสายคือ75μm
22. โบลเวอร์: พัดลมแบบแรงเหวี่ยงพลาสติกทั้งหมด

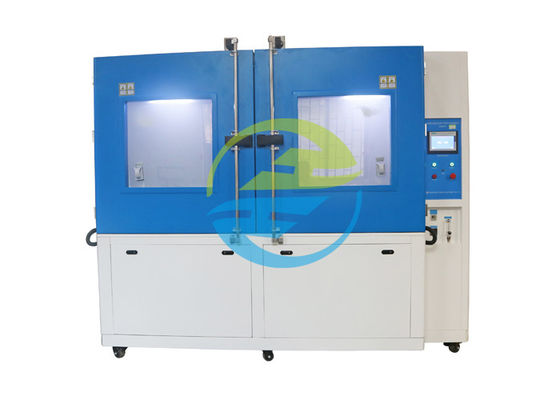

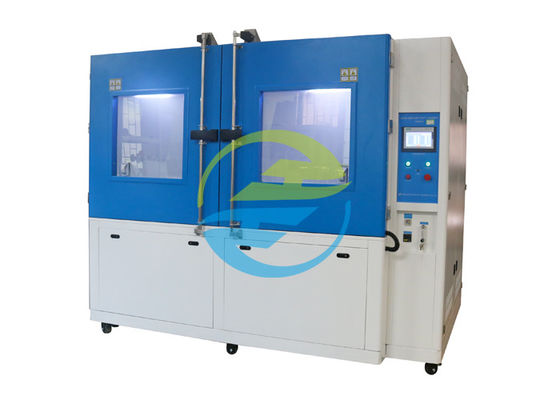

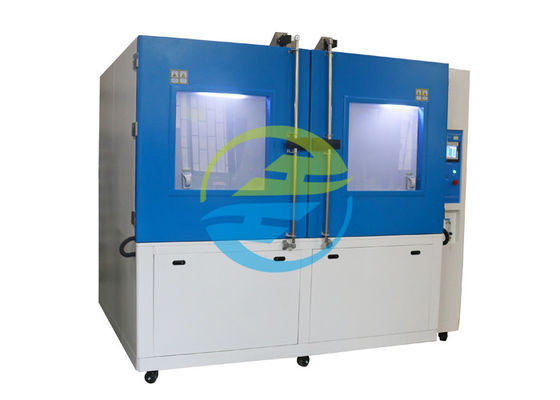

รูปภาพสำหรับอ้างอิง:
