สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | calibration certificate (cost additional) |
หมายเลขรุ่น: | NF-2 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 30 วัน |
เงื่อนไขการชำระเงิน: | T / T |
สามารถในการผลิต: | 10 ชุดต่อเดือน |
ชื่อผลิตภัณฑ์: | เข็ม - เครื่องทดสอบเปลวไฟ | วัตถุประสงค์: | การทดสอบอันตรายจากไฟไหม้ |
---|---|---|---|
เส้นผ่าศูนย์กลางเข็ม: | 0.9mm | โหมดควบคุมการทำงาน: | การทำงานของหน้าจอสัมผัส |
มาตรฐาน: | IEC60695-11-5 | อำนาจ: | AC 220V / 50Hz |
สี: | เทาอ่อนและน้ำเงิน | ระบบ: | ระบบ PLC ที่ตั้งโปรแกรมได้ |
แสงสูง: | เครื่องทดสอบเปลวไฟแบบเข็ม,เครื่องทดสอบเปลวไฟแบบสัมผัสหน้าจอ,IEC 60695-11-5 เครื่องทดสอบเปลวไฟ |
เครื่องทดสอบเปลวไฟเข็มสำหรับการทดสอบอันตรายจากอัคคีภัย - การทำงานของหน้าจอสัมผัส
บทนำ:
วิธีที่ดีที่สุดสำหรับการทดสอบผลิตภัณฑ์ไฟฟ้าโดยคำนึงถึงอันตรายจากไฟไหม้คือการทำซ้ำเงื่อนไขที่เกิดขึ้นในทางปฏิบัติในกรณีส่วนใหญ่ไม่สามารถทำได้
ดังนั้น ด้วยเหตุผลในทางปฏิบัติ การทดสอบผลิตภัณฑ์ไฟฟ้าที่เกี่ยวข้องกับอันตรายจากอัคคีภัยควรดำเนินการอย่างดีที่สุดโดยการจำลองผลกระทบที่เกิดขึ้นจริงในทางปฏิบัติให้ใกล้เคียงที่สุดเท่าที่จะเป็นไปได้อุปกรณ์ทดสอบความไวไฟ
ชิ้นส่วนของอุปกรณ์อิเล็กโทรเทคนิคที่อาจได้รับความเครียดจากความร้อนมากเกินไปอันเนื่องมาจากผลกระทบทางไฟฟ้า การเสื่อมสภาพอาจทำให้ความปลอดภัยของอุปกรณ์ลดลง ไม่ควรได้รับผลกระทบจากความร้อนและไฟที่เกิดขึ้นภายในอุปกรณ์มากเกินไป
ส่วนของวัสดุฉนวนหรือของวัสดุที่ติดไฟได้อื่นๆ ที่อาจลุกลามลุกลามภายในอุปกรณ์อาจถูกจุดไฟโดยเปลวไฟที่เกิดจากส่วนประกอบที่ล้มเหลวอุปกรณ์ทดสอบความไวไฟ
ภายใต้เงื่อนไขบางประการ เช่น กระแสไฟฟ้าขัดข้องที่ไหลผ่านเส้นทางการติดตาม การโอเวอร์โหลดของส่วนประกอบหรือชิ้นส่วน และการเชื่อมต่อที่ไม่ดี เปลวไฟก็อาจเกิดขึ้นได้เช่นกันเปลวไฟดังกล่าวอาจกระทบชิ้นส่วนที่ติดไฟได้ในบริเวณใกล้เคียง
มาตรฐาน:IEC60695-11-5 เปลวไฟทดสอบ - วิธีทดสอบเข็ม - เปลวไฟ - เครื่องมือ การจัดเตรียมการทดสอบเพื่อยืนยันและคำแนะนำ
ใบสมัคร:ส่วนนี้ของ IEC60695 ระบุการทดสอบเปลวไฟเข็มเพื่อจำลองผลกระทบของเปลวไฟขนาดเล็กซึ่งอาจเป็นผลมาจากสภาวะความผิดปกติ เพื่อประเมินอันตรายจากไฟไหม้โดยใช้เทคนิคการจำลอง
ตัวอย่างทดสอบ:แสงสว่าง เครื่องใช้ไฟฟ้าแรงดันต่ำ เครื่องใช้ในครัวเรือน เครื่องใช้ไฟฟ้าเครื่องมือกล มอเตอร์ไฟฟ้า เครื่องมือไฟฟ้า เครื่องมืออิเล็กทรอนิกส์ เครื่องมือไฟฟ้า ขั้วต่อไฟฟ้า เช่น อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์และชิ้นส่วน ส่วนประกอบ รวมถึงวัสดุฉนวน พลาสติกวิศวกรรม หรืออื่นๆ วัสดุที่ติดไฟได้ที่เป็นของแข็งอุปกรณ์ทดสอบความไวไฟ
ลักษณะเฉพาะ:เครื่องทดสอบเปลวไฟแบบเข็มประกอบด้วยหัวเผารูปเข็ม Ф0.9 มม. ที่เอียงด้วยมุม 45 องศาและให้ก๊าซบิวเทนอันตรายจากไฟไหม้ของอุปกรณ์เมื่อมีสารไวไฟภายในอุปกรณ์ที่เกิดจากสภาพความผิดปกตินั้นประเมินว่าชิ้นงานทดสอบสามารถจุดไฟได้หรือไม่ หรือระยะเวลาและระยะเวลาในการเผาไหม้
พารามิเตอร์:
พารามิเตอร์รุ่น | NF-2 (หน้าจอสัมผัส) |
แรงดันใช้งาน | 220V/50Hz |
โหมดควบคุมการทำงาน | การควบคุม PLC, การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว, พร้อมรีโมทคอนโทรลอินฟราเรด |
เตาเผา | รูใน 0.5 มม. ± 0.1 มม. , OD ≤φ0.9มม. , L ≥ 35 มม. สแตนเลส |
หมวดหมู่แก๊ส Gas | ก๊าซบิวเทนหรือโพรเพนที่มีความบริสุทธิ์อย่างน้อย 95% (สามารถใช้แก๊สไฟแช็กบรรจุขวดได้) |
ความสูงของเปลวไฟ | ปรับได้ 12 ± 1 มม. (พร้อมเกจวัดความสูงเปลวไฟ) |
ข้อกำหนดการให้ความร้อนด้วยเปลวไฟ | ตั้งแต่ 100°±5°C ถึง 700°±3°C เวลาสำหรับค่ามาตรฐานภายใน 23.5S±1S |
มุมการเผาไหม้ | เอียง 45 ° (การทดสอบ) หรือแนวตั้ง (เมื่อปรับความสูงของเปลวไฟ) |
ถาด | ชั้นของกระดาษไหม (12~30g/m³) ถูกปกคลุมด้วยไม้สนหนา 10 มม. โดยมีระยะห่าง 200±5 มม. ด้านล่างตัวอย่างทดสอบ |
จับเวลา/การเผาไหม้อย่างต่อเนื่อง | 0-9999X0.1Sอุปกรณ์ทดสอบความไวไฟ |
ระยะการวัดอุณหภูมิ | ระยะห่างระหว่างจุดศูนย์กลางด้านบนของหัวเตากับตัวอย่างทดสอบ:8±1mm |
การสอบเทียบอุณหภูมิ | หัวทองแดงวัดอุณหภูมิ: Φ4±0.01mm, น้ำหนัก:0.58±0.01g |
เทอร์โมคัปเปิลอุณหภูมิ: โอเมก้า φ0.5 เกราะนิกเกิล-โครเมียม/นิกเกิลอะลูมิเนียมดั้งเดิมของอเมริกา K-เทอร์โมคัปเปิล ทนต่ออุณหภูมิ 11000° | |
ระยะการวัดอุณหภูมิ:6±0.5mm | |
การควบคุมระดับเสียงลม | ความสูงของเปลวไฟสามารถปรับได้โดยการปรับมิเตอร์วัดการไหล |
กระบวนการทดสอบ | ระบบควบคุมอัตโนมัติ ไอเสียอิสระ |
แสงสว่าง | ติดตั้งไฟในห้องทดสอบพร้อมระบบควบคุม |
ห้องทดสอบและขนาด | >0.5 คิวบ์ พื้นหลังโยกอนสีดำ พร้อมพัดลมดูดอากาศ ขนาด:1100*550*1200มม. น้ำหนัก:130กก |

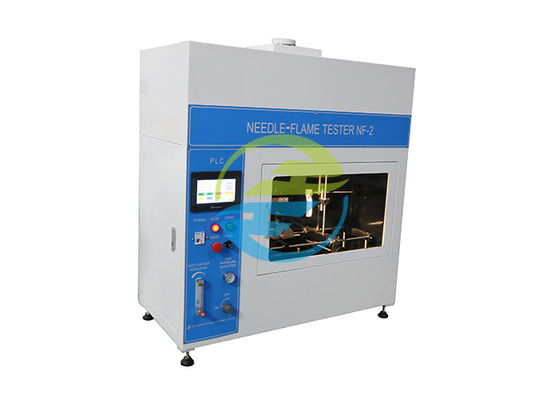

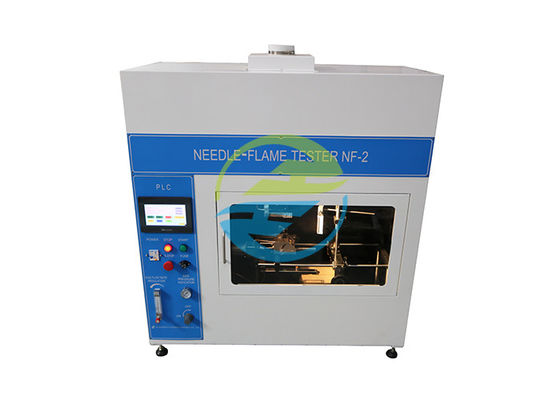

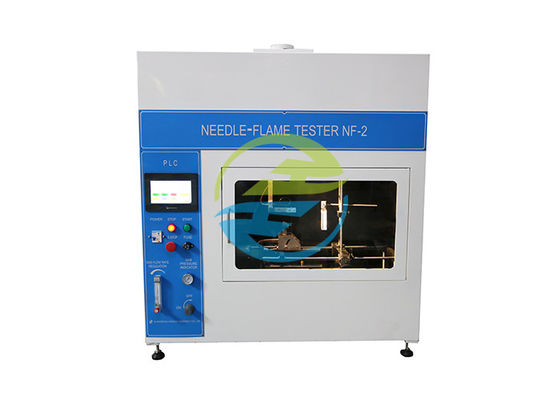

รูปภาพสำหรับอ้างอิง:
