สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | Third part calibration certificate(cost additional) |
หมายเลขรุ่น: | HH0803 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | กล่องกระดาษ |
เวลาการส่งมอบ: | 3 วันทำการ |
เงื่อนไขการชำระเงิน: | T / T |
สามารถในการผลิต: | 20 ชุดต่อเดือน |
ชื่อผลิตภัณฑ์: | เครื่องทดสอบหัวฉีดสเปรย์มือถือ | การประกัน: | 1 ปี |
---|---|---|---|
มาตรฐาน: | IEC60529 | ใบสมัคร: | การทดสอบละอองน้ำสำหรับ IPX3 IPX4 |
ฟังก์ชัน: | การทดสอบระดับการป้องกันทางเข้า | วัสดุ: | ทองเหลือง + สแตนเลส |
น้ำไหล: | 10L / นาที± 5% | เส้นผ่านศูนย์กลางภายนอกของหัวฉีดพ่น: | Ф102mm |
แสงสูง: | IEC 60529 อุปกรณ์ทดสอบการป้องกันทางเข้า,อุปกรณ์ทดสอบการป้องกันน้ำเข้า IPX4,เครื่องทดสอบหัวฉีดสเปรย์มือถือ |

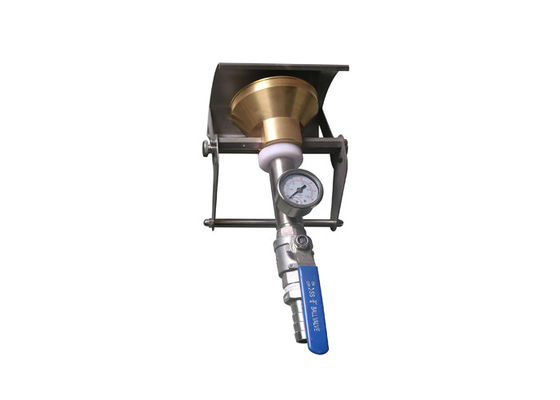

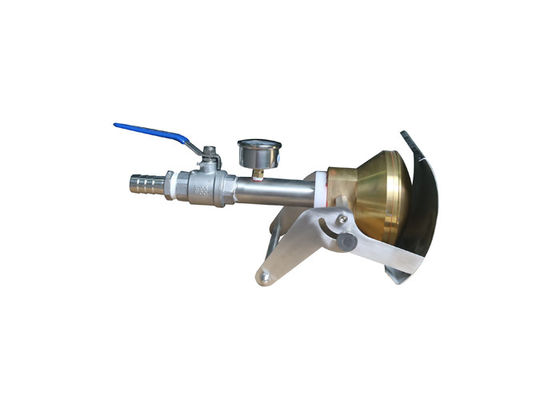

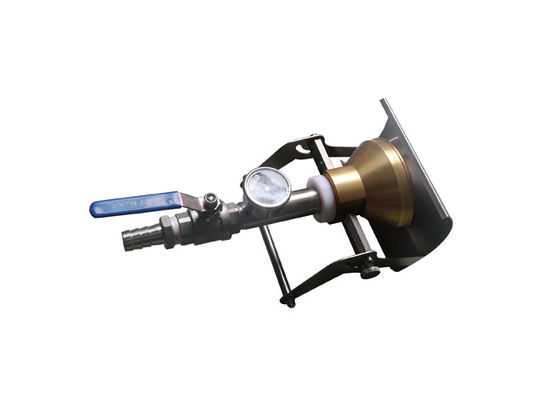

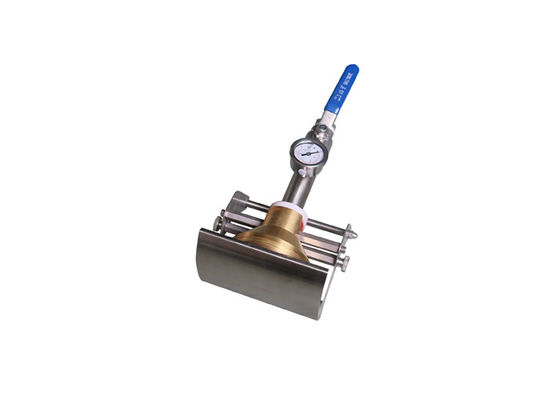

IEC60529 อุปกรณ์ทดสอบการป้องกันขาเข้าเครื่องทดสอบหัวฉีดสเปรย์มือถือที่มี 121 หลุม
คำอธิบายมาตรฐาน:
15 ความต้านทานต่อความชื้น
15.1 สิ่งที่แนบมาของเครื่องจะต้องให้ระดับการป้องกันความชื้นตามการจำแนกประเภทของเครื่องใช้ไฟฟ้า
มีการตรวจสอบการปฏิบัติตามที่ระบุไว้ใน 15.1.1 โดยคำนึงถึง 15.1.2 อุปกรณ์ที่ไม่ได้เชื่อมต่อกับแหล่งจ่ายไฟ
จากนั้นเครื่องจะต้องทนต่อการทดสอบความแรงของไฟฟ้าที่ 16.3 และการตรวจสอบจะต้องแสดงให้เห็นว่าไม่มีร่องรอยของน้ำบนฉนวนซึ่งอาจส่งผลให้ช่องว่างและระยะทางคืบลดลงต่ำกว่าค่าที่ระบุในข้อ 29
หมายเหตุตัวเครื่องภายนอกถูกเช็ดอย่างระมัดระวังเพื่อขจัดน้ำส่วนเกินออกก่อนการตรวจสอบต้องใช้ความระมัดระวังในการถอดชิ้นส่วนเพื่อหลีกเลี่ยงการเปลี่ยนน้ำภายในเครื่องอุปกรณ์ทดสอบการป้องกันน้ำเข้า
15.1.1 อุปกรณ์อื่น ๆ นอกเหนือจาก IPX0 ที่จัดประเภทไว้จะต้องผ่านการทดสอบของ IEC 60529 ดังนี้
- เครื่องใช้ IPX1 ตามที่อธิบายไว้ในข้อย่อย 14.2.1;
- เครื่องใช้ IPX2 ตามที่อธิบายไว้ในข้อย่อย 14.2.2;
- เครื่องใช้ IPX3 ตามที่อธิบายไว้ในข้อย่อย 14.2.3a;
- เครื่องใช้ IPX4 ตามที่อธิบายไว้ในข้อย่อย 14.2.4a;
- เครื่องใช้ IPX5 ตามที่อธิบายไว้ในข้อย่อย 14.2.5;
- เครื่องใช้ IPX6 ตามที่อธิบายไว้ในข้อย่อย 14.2.6;
- เครื่องใช้ IPX7 ตามที่อธิบายไว้ในข้อย่อย 14.2.7สำหรับการทดสอบนี้เครื่องจะแช่อยู่ในน้ำที่มี NaCl ประมาณ 1%
หมายเหตุอาจใช้หัวฉีดพ่นแบบมือถือสำหรับการทดสอบอุปกรณ์ที่ไม่สามารถวางไว้ใต้ท่อสั่นที่ระบุไว้ใน IEC 60529
วาล์วน้ำที่มีชิ้นส่วนที่มีไฟฟ้าและที่รวมอยู่ในท่อภายนอกสำหรับการเชื่อมต่อของเครื่องใช้ไฟฟ้ากับท่อจ่ายน้ำจะต้องผ่านการทดสอบที่ระบุไว้สำหรับอุปกรณ์ IPX7อุปกรณ์ทดสอบการป้องกันน้ำเข้า
มาตรฐาน:ระดับการป้องกัน IEC60529 จากเปลือกหุ้ม (รหัส IP) ของ IPX3 และ IPX4, IEC60884-1, IEC60335-1, IEC60598-1
ใบสมัคร:ใช้สำหรับการทดสอบ IPX3 และ IPX4
ตัวอย่างการทดสอบ:เครื่องทดสอบที่มีฟังก์ชั่นกันน้ำเช่นเครื่องใช้ไฟฟ้าโคมไฟตู้ไฟฟ้าชิ้นส่วนไฟฟ้ารถยนต์รถจักรยานยนต์ผลิตภัณฑ์ไฟฟ้า (เช่นเครื่องมือยานยนต์สวิตช์ทุกชนิดไมโครมอเตอร์ ฯลฯ )
ลักษณะเฉพาะ:ความแตกต่างระหว่าง IPX3 และ IPX4 คือควรนำแผ่นกั้นออกในการทดสอบ IPX4เพื่อให้กระสุนกระเด็นไปในทุกทิศทางที่เป็นไปได้อุปกรณ์นี้สามารถใช้กับโต๊ะหมุนของตัวอย่างได้
อุปกรณ์ทดสอบการป้องกันน้ำเข้า
พารามิเตอร์:
สิ่งของ | พารามิเตอร์ |
กำลังไฟฟ้าเข้า | AC220V เฟสเดียว 50Hz |
น้ำประปา | อัตราการไหลของน้ำคือ> 10L / นาที± 5% ความดันคือ 50 ~ 150kpa น้ำสะอาดโดยไม่ต้องรวม |
พารามิเตอร์หัวฉีดสเปรย์ |
เส้นผ่านศูนย์กลางภายนอก: Ф102มม เส้นผ่านศูนย์กลางทรงกลม: SФ75.5มม 121 หลุมФ0.5มม. 1 รูตรงกลาง 1 วงใน 12 หลุมที่ระยะห่าง 30 ° วงนอก 4 วง 24 รูที่ระยะห่าง 15 ° การเคลื่อนย้ายโล่ - อลูมิเนียม หัวพ่น - ทองเหลือง |
การไหลของน้ำ | 10L / min ± 5%, Flow meter สามารถปรับได้ |
ระดับความดัน | 50 ~ 150Kpa ช่วงของมาตรวัดความดัน 0 ~ 0.25Mpa |
ทำให้ยุ่งเหยิง | ถอดได้ |
ข้อกำหนดของไซต์ |
ห้องทดสอบการกันน้ำ IP เฉพาะพื้นควรเรียบพร้อมไฟส่องสว่าง ด้วยฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี |
เวลาทดสอบ | ควบคุมด้วยตนเองอย่างน้อย 5 นาที |
