| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HC-500 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุด / เดือน |

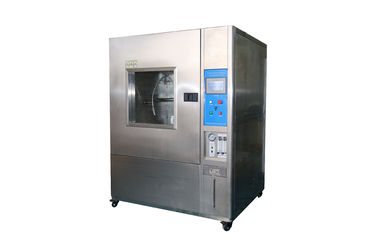

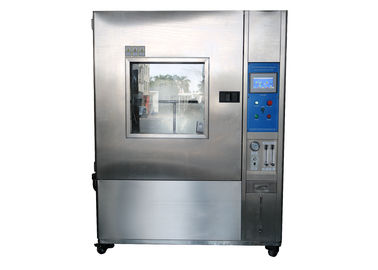

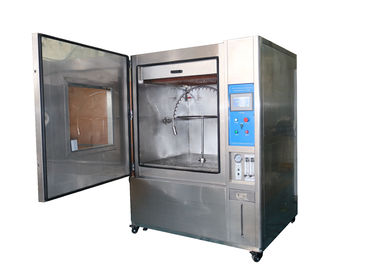

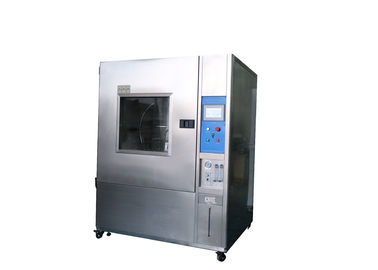

1000L IPX1234 Waterproof Degrees ทดสอบ PLC Control Tester สำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์
การแนะนำสินค้า
อุปกรณ์นี้เหมาะสำหรับการทดสอบผลิตภัณฑ์ไฟฟ้าที่หุ้มและปิดผนึกในสภาพแวดล้อมที่มีฝนตก เพื่อให้แน่ใจว่าอุปกรณ์และส่วนประกอบมีสมรรถนะที่ดีการออกแบบทางวิทยาศาสตร์ของอุปกรณ์นี้ เพื่อให้อุปกรณ์สามารถจำลองน้ำหยด ฉีดน้ำ น้ำกระเซ็นเป็นต้น การประยุกต์ใช้ระบบควบคุมที่ครอบคลุมและเทคโนโลยีการแปลงความถี่ทำให้มุมการหมุนของชั้นวางตัวอย่างทดสอบสามารถปรับมุมแกว่งของแกนลูกตุ้มและความถี่สวิงของน้ำที่ฉีดพ่นได้โดยอัตโนมัติ
อุปกรณ์ทดสอบองศาการกันน้ำ IPX1/2, IPX3/4 ได้รับการออกแบบและผลิตตาม IEC 60529 < ระดับการป้องกันโดยเปลือกหุ้ม (รหัส IP)>อุปกรณ์นี้ถูกนำไปใช้ในการทดสอบองศาการกันน้ำระดับ IPX1, IPX2, IPX3, IPX4 ซึ่งได้รับการยอมรับอย่างกว้างขวางในผลิตภัณฑ์โคมไฟ สถาบันรับรองผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ องค์กรทดสอบ และองค์กรการผลิตเพื่อการควบคุมคุณภาพ
ประสิทธิภาพทางเทคนิค
| ภายในห้อง | 1000mm*1000mm*1000mm |
| ห้องด้านนอก | 1500mm*1400mm*1900mm |
| ความเร็วในการหมุน (รอบต่อนาที) | 1 ~ 5 ปรับได้ |
| เส้นผ่านศูนย์กลางจานเสียง | 400 ม.,200 ม. |
| ความสูงของแผ่นเสียง | 200 มม. ปรับได้ |
| รูหยด | 0.4 มม. |
| IPX1,IPX2 ความเร็วหยด (การไหลของน้ำ) | 1 +0.5 0 มม./นาที(IPX1), 3 +0.5 0 มม./นาที(IPX2) |
| พื้นที่หยด | 800X800 มม. |
| ส่วนสูง | 120 มม. |
| ท่อสั่นฝน | R200,R400 |
| ช่วงมุมสวิงของท่อสั่น | ±60°,±180°(เชื่อมต่อ) |
| รูเข็ม | φ0 .4 มม. |
| ความเร็วสวิง | IPX3 15 ครั้ง/นาที;IPX4 5 ครั้ง/นาที |
| ระยะห่างระหว่างหลุม | 50 มม. |
| การไหลของน้ำแต่ละหลุม | 0.07 ลิตร/นาที +5% |
| แรงดันสเปรย์ | 80-150Kpa |
| ชิงช้าลูกตุ้ม | สูงสุด±150° |
|
รูหัวฉีด |
121 รู Ф0.5mm 1 รูตรงกลาง 1 วงกลมใน 12 รู ที่ระยะพิทช์ 30 องศา 4 วงกลมรอบนอก 24 รู ที่ระยะพิทช์ 15° |
วิธีการใช้งาน
การเตรียมตัวก่อนสอบ
หมุนสวิตช์เปิดปิด ระบบเปิดอยู่ ไฟแสดงการทำงานเปิดอยู่ หน้าจอสัมผัสเปิดขึ้นเพื่อแสดงหน้าจอ [Home] และคลิก [หน้าจอควบคุม] เพื่อไปที่หน้าจอควบคุม

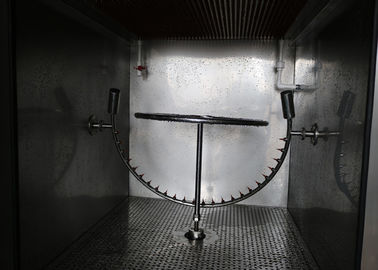

1.การติดตั้ง Oscillation Tube
ติดตั้งหลอดเพนดูลั่มประเภทต่างๆ ตามความต้องการในการทดสอบเมื่อทำการติดตั้ง คุณต้องติดตั้งรูด้านหนึ่งของช่องจ่ายน้ำทางด้านขวาเมื่อหลอดออสซิลเลชั่นของ R200 ใช้สำหรับการทดสอบ IPX3 คุณต้องบล็อก 4 รูเมื่อใช้หลอดเพนดูลัม R400 สำหรับการทดสอบ IPX3 จะต้องบล็อก 5 รู
2. การติดตั้ง Stage หมุนได้
สเตจหมุนมีสองสเตจ และสเตจจะถูกแทนที่ตามขนาดของท่อออสซิลเลชัน และสามารถหมุนสเตจทวนเข็มนาฬิกาได้
ตำแหน่งตัวอย่าง
วางตัวอย่างบนแท่นหมุน และจับตัวอย่างไว้ที่ระยะ 200 มม. จากเข็มกดโหมดแมนนวลบนหน้าจอ [พารามิเตอร์] เพื่อหมุนสเตจการหมุนและสังเกตว่าการหมุนเป็นเรื่องปกติหรือไม่
เริ่มทดสอบ
1,IPX1 การทดสอบน้ำฝนในแนวตั้ง:ย้ายหน้าจอสัมผัสไปที่ [Parameter Screen] แล้วคลิก Select IPX1-2 drip mode คลิกปุ่มเพื่อเริ่มเพื่อเริ่มการทดสอบ ปรับโฟลว์มิเตอร์ของ IPX1-2 ให้เป็นกระแสที่ต้องการและเปิดลมอัด ปิดน้ำหยดอย่างสม่ำเสมอ คลิกปุ่ม เริ่มเวลาทดสอบ
2.IPX2 การทดสอบน้ำฝนในแนวตั้ง:
การดำเนินการทดสอบจะเหมือนกับด้านบน
3.IPX3 การทดสอบน้ำหลอดสั่น:
ย้ายหน้าจอสัมผัสไปที่หน้าจอ [Parameter] แล้วกดปุ่ม หมุน Oscillating Tube ไปที่ตำแหน่ง 0° โดยอัตโนมัติ ตั้งเวลาทดสอบ และเลือกโหมด IPX3. กด ปรับอัตราการไหลของขั้นตอนการผลิต IPX3 บนแผงควบคุม
R200(IPX3: 0.35LPM,IPX4:0.7LPM),R400(IPX3:1.0LPM,IPX4:1.5LPM)
4.IPX4 การทดสอบน้ำหลอดสั่น:
ขั้นตอนการทำงานเหมือนกับการทดสอบน้ำแบบสั่น IPX3เฉพาะมุมทดสอบที่ตั้งไว้ที่ 350 °
5.IPX3-4 การทดสอบหัวฉีดสเปรย์
หมุนหน้าจอไปที่ [Parameter Screen] เลือกโหมด Spray Nozzle ตั้งเวลาทดสอบ ตั้งเวลา และกดปุ่ม ปรับมาตรวัดการไหลของ Spray Nozzle หลังถังเป็น 9LPM
