| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | GW-1 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10 ชุด / เดือน |

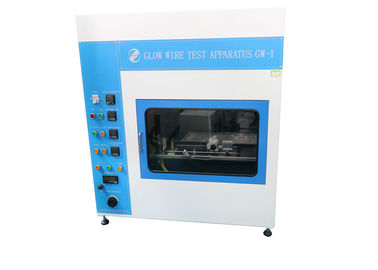

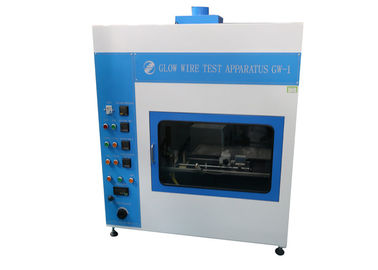

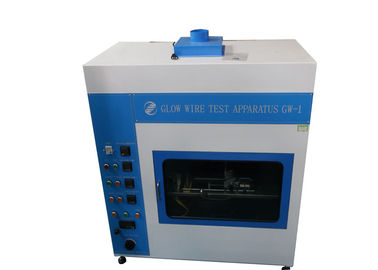

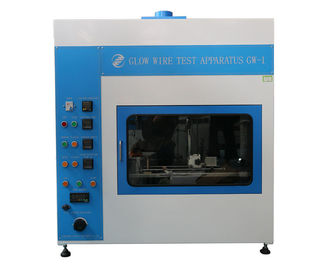

เครื่องทดสอบลวดเรืองแสงใหม่ของ IEC60695 พร้อมการควบคุมไฟฟ้าและการใช้งานปุ่ม
ข้อมูลสินค้า
อุปกรณ์นี้ผลิตขึ้นตามมาตรฐาน IEC60695-2-10, IEC60695-2-13 นอกจากนี้ยังสอดคล้องกับข้อกำหนดมาตรฐานของ UL746A อุปกรณ์นี้จำลองความเครียดความร้อนที่เกิดจากแหล่งความร้อนหรือแหล่งกำเนิดประกายไฟเช่นองค์ประกอบที่เร่าร้อนหรือกำลังไฟเกินพิกัดในช่วงเวลาสั้น ๆ ที่ใช้กับการทดสอบอันตรายจากไฟไหม้สำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์เครื่องใช้ในครัวเรือนและวัสดุและ ใช้สำหรับการทดสอบการจุดไฟที่ไม่มีเปลวไฟเพื่อวัดอุณหภูมิการจุดระเบิดความไวไฟและดัชนีความต้านทานความร้อนของลวดเรืองแสงที่ทำจากวัสดุที่เกี่ยวข้อง
อุปกรณ์ทดสอบใช้สวิตช์โซลินอยด์วาล์วเพื่อควบคุมความลึกในการเผาไหม้ของชิ้นงานทดสอบและติดตั้งมาตรวัด ชิ้นงานทดสอบจะถอนออกโดยอัตโนมัติจากเส้นใยที่เรืองแสงหลังจากถึงเวลาที่กำหนด นอกจากนี้ยังใช้ชุดเกราะชนิด LAB K ของแท้ที่นำเข้าจากสหราชอาณาจักร ()1 มม.) ที่มีความต้านทานต่ออุณหภูมิสูงถึง 1100 ° (เกินข้อกำหนดมาตรฐาน 1050 °) อุปกรณ์นี้มีการควบคุมอุณหภูมิที่แม่นยำ
พารามิเตอร์ทางเทคนิค
| ไส้หลอดเรืองแสง | ring4 มม. ± 0.04 มม. Ni / Cr (77/20) รูปทรงแหวนมาตรฐานแบบพิเศษยืนแบบแนวนอน |
| thermocouple | เทอร์โมคัปเปิลขนาด 1 มม. นำเข้าทนต่ออุณหภูมิของชุดเกราะ 1100 ℃ (ดีกว่ามาตรฐาน 1,050 ℃) |
| อุณหภูมิความร้อนของไส้หลอดเรืองแสง | 500 ℃ ~ 960 ℃ (จอแสดงผลดิจิตอลสามารถตั้งไว้ล่วงหน้า), ความผันผวนของอุณหภูมิ <3 ℃ |
| ความดันของชิ้นงานต่อไส้หลอดที่ส่องแสง | 0.95N ± 0.1N (ปรับได้) |
| ความลึกสูงสุดของการทำความร้อน | 7 มม. ± 0.5 มม |
| ความเร็วในการเคลื่อนที่ของชิ้นงาน | 10mm / s ～ 25mm / s |
| เวลาทดสอบ | 30s ± 0.1s (1s ～ 999.9s ที่ตั้งไว้ล่วงหน้าจอแสดงผลดิจิตอล) |
| ความหนาของจุดชนวนผ้าปูที่นอน | ความหนา 10 มม. แผ่นไม้สนขาว 12g / m 2 ～ 30g / m ²กระดาษไหมมาตรฐาน |
| ปริมาณของเว็บไซต์ทดสอบ | ≥ 0.5m 3 พื้นหลังสีดำ, ความสว่างของพื้นหลัง≤ 20Lx |
| ขนาดและน้ำหนัก | W: 1105 มม. × D: 580 มม. ×สูง: 1300 มม ช่องระบายแก๊ส: 100 มม., 140 กก |
| อำนาจ | 1kVA 220V ± 10% / 50Hz |
หลักการทดสอบ
เส้นใยเรืองแสงที่ต้องการวัสดุและรูปร่าง (Ni80 / Cr20) ถูกทำให้ร้อนที่อุณหภูมิการทดสอบ 550 ℃ ～ 960 ℃เป็นเวลา 1 นาทีโดยใช้เครื่องทดสอบลวดเรืองแสงที่มีกระแสไฟฟ้าขนาดใหญ่ จากนั้นใช้แรงดันที่ต้องการ (1.0N) เผาตัวอย่างทดสอบในแนวตั้งเป็นเวลา 30 วินาที โดยการสังเกตว่าชิ้นงานทดสอบและชิ้นส่วนเครื่องนอนนั้นถูกจุดประกายและเวลาในการเผาไหม้หรือไม่ผู้ใช้สามารถตัดสินอันตรายจากการจุดระเบิดของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ใช้สำหรับการทดสอบการจุดระเบิดการทดสอบอุณหภูมิการจุดติดไฟ (GWIT) การทดสอบการติดไฟและการทดสอบความสามารถในการติดไฟ (GWFI) ของวัสดุฉนวนที่เป็นของแข็ง
ความผิดพลาดทั่วไปและการรักษา
| ความผิด | สาเหตุ | ขั้นตอนการรักษา |
อุณหภูมิไม่ถูกต้องเมื่อ สอบเทียบอุณหภูมิ | 1. thermocouple ไม่ดี; 2. ความสูงของเปลวไฟไม่สามารถตอบสนองความต้องการของมาตรฐาน 3. ทำการวัดครั้งที่สองก่อนบล็อกทองแดงจะถูกทำให้เย็นลงที่อุณหภูมิต่ำกว่า 50 ℃ | 1. เปลี่ยนเทอร์โมคัปเปิล 2. การปรับเปลวไฟภายในและภายนอก 3. ดำเนินการทดสอบตามคำแนะนำในการทดสอบและอ่านมาตรฐานที่เกี่ยวข้อง |
เทอร์โมมิเตอร์แสดงอุณหภูมิปกติ แต่ไม่มีอุณหภูมิเพิ่มขึ้นตามปกติ | 1. ทนความเสียหาย; 2. ประเภทของเทอร์โมคัปเปิลไม่ยืนยันกับเซ็นเซอร์ประเภทที่ตั้งไว้ในเครื่องวัดอุณหภูมิ 3. ช่วงการทำงานของเทอร์โมคับเปิลไม่ได้ตั้งค่า | 1. เปลี่ยนเทอร์โมคัปเปิล 2. ตั้งค่าชนิดของอุณหภูมิในเทอร์โมมิเตอร์ให้เป็นประเภทของเทอร์โมคัปเปิลดังกล่าวเพื่อกลับสู่สภาวะปกติ 3. รีเซ็ตพารามิเตอร์ของเทอร์โมสตัท |
การติดตั้งไม่สามารถหยุดอัตโนมัติโดยไม่ต้องเบรก |
2. สวิตช์จำกัดความเสียหาย | 1. เปลี่ยนสวิทช์สัมผัส 2. เปลี่ยนลิมิตสวิตช์ |
