พื้นที่ทดสอบ: | φ60cm | ตลับลูกปืนทดสอบ: | 50 กก. |
---|---|---|---|
เวลาสาด: | 3 วิ | ช่วงอุณหภูมิ: | RT + 10 ℃ ~ 150 ℃ |
อัตราความร้อน: | RT + 10 ℃ ~ 150 ℃≤40min | ระบบการควบคุม: | Mitsubishi PLC ระบบควบคุมไฟฟ้า |
แสงสูง: | เครื่องทดสอบกันน้ำ,อุปกรณ์ทดสอบวัสดุ |
ISO16750.4 ข้อ 5.4 ยานพาหนะบนท้องถนนระบบทดสอบการกระเด็นของน้ำกระเซ็น 3s ต่ำกว่า 0-4 ° C เพื่อจำลองสภาพแวดล้อม
A. แนะนำระบบ:
เป็นไปตามมาตรฐาน ISO16750.4clause 5.4: การทดสอบการกระแทกของน้ำน้ำแข็งใช้สำหรับการทดสอบความปลอดภัยสำหรับสภาพแวดล้อมจำลองของระบบไฟฟ้าและอิเล็กทรอนิกส์ที่อาจมีการกระเด็นของน้ำบนยานพาหนะบนท้องถนนที่หลากหลาย
B. พารามิเตอร์ทางเทคนิค:
แบบ | HH0807A |
ตัวอย่างทดสอบ | ระบบไฟฟ้าและอิเล็กทรอนิกส์อาจมีการกระเด็นของน้ำบนยานพาหนะบนถนน |
ขนาดสตูดิโอ | 100 × 105 × 108 (D × W × H) ซม. |
พื้นที่ทดสอบ | φ60cm |
ตลับลูกปืนทดสอบ | 50kg |
การปรับความสูงของม้านั่งทดสอบ | 20cm |
ช่วงอุณหภูมิ | RT + 10 ℃ ~ 150 ℃ |
อัตราความร้อน | RT + 10 ℃ ~ 150 ℃≤40min |
อำนาจ | AC230V 50Hz หรือกำหนดเอง |
ระบบควบคุม | Mitsubishi PLC ระบบควบคุมไฟฟ้า |
อินเตอร์เฟซการดำเนินงาน | การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว |
แบบทดสอบ | ทดสอบน้ำกระเซ็น |
รอบทดสอบ | ค่าเริ่มต้น 100 รอบ 0-9999 สามารถกำหนดไว้ล่วงหน้า |
เวลาสาด | 3s |
ทดสอบของเหลว | น้ำที่ไม่มีไอออนหรือ + 5% NaCl หรือ + 3% Arizona Fine Dust |
ทดสอบอุณหภูมิน้ำ | 0-4 องศาเซลเซียส |
อัตราการเย็นตัว | 20 ℃ ~ 2 ℃≤60min |
น้ำไหล | 3-4L / 3s |
ระยะห่างระหว่างหัวฉีดเจ็ทกับตัวอย่างทดสอบ | 325 ± 25mm |
ทิศทางของน้ำที่กระเซ็น | ตัวอย่างจะถูกวางไว้บนจานหมุนตามการใช้งานจริงตามสถานการณ์ที่เกิดขึ้นจริงเพื่อเลือกตำแหน่ง (สาดทิศทางเดียว) หรือโหมดการหมุน (สเปรย์หลายทิศทาง) |
ความร้อน DUT | ระบบทำความร้อน |
การออกแบบโครงสร้างเบื้องต้น
ผลิตภัณฑ์นี้ทำจากวัสดุคุณภาพสูงดำเนินการโดยอุปกรณ์การประมวลผลขั้นสูงและพื้นผิวของท่อภายนอกพ่นและสวยงาม สีมีการประสานงานส่วนโค้งได้รับการออกแบบและเส้นเรียบและเป็นธรรมชาติ ซับถูกออกแบบมาให้มีพื้นที่ จำกัด ในระหว่างการทำงานและทำจากสแตนเลสคุณภาพสูงนำเข้า ตัวยึดตัวอย่างในอาคารและอุปกรณ์เสริมอื่น ๆ ทำจากสแตนเลสที่มีการออกแบบที่เหมาะสมและมีความทนทาน ภายใต้สถานที่ตั้งของการปฏิบัติตามมาตรฐานแห่งชาติอุปกรณ์ที่เป็นจริงและง่ายต่อการควบคุมขึ้นอยู่กับความมั่นคงของทุกด้าน นอกจากนี้อุปกรณ์ยังมีคุณสมบัติในการติดตั้งใช้งานง่ายและบำรุงรักษาตามปกติ
1. ปลอกด้านนอกของอุปกรณ์ทำจากแผ่นเหล็ก CNC คุณภาพสูงเครื่องมือเครื่องจักรซีเอ็นซีและพื้นผิวของปลอกด้านนอกถูกฉีดพ่นซึ่งเป็นไปอย่างราบรื่นและสวยงามมากขึ้น
2. ถังภายในเป็น SUS316 แผงกระจกสแตนเลสคุณภาพสูง เพื่อความสะดวกในการรีไซเคิลสื่อทดสอบและการทำความสะอาดหลังจาก Zui ด้านล่างของสตูดิโออุปกรณ์ได้รับการออกแบบเป็นช่องทาง
3. การทำความสะอาดอุปกรณ์: มีหัวสเปรย์ทำความสะอาดป้องกันการกัดกร่อนหลายอุณหภูมิภายในสตูดิโออุปกรณ์ หลังจากโปรแกรมอุปกรณ์เสร็จสิ้นวาล์วโซเลนอยด์จะเปิดขึ้นและหัวฉีดทำความสะอาดที่เชื่อมต่อกับน้ำประปาเป็นสตูดิโอซักผ้าแบบหลายทิศทาง
4. อุปกรณ์เคลื่อนย้ายหัวฉีด: หัวฉีดได้รับการแก้ไขที่วงเล็บบนและล่างด้วยชั้นฉนวนกันความร้อน เมื่ออุณหภูมิสูงขึ้นตัวยึดจะเคลื่อนออกจากห้องทำงานและเคลื่อนที่เข้าสู่ห้องทำงานอย่างรวดเร็วในระหว่างการพ่น
5. Flowmeter: มิเตอร์อิเล็กทรอนิกส์ที่ใช้ในการวัดการไหลของการทดสอบการไหลของน้ำซึ่งสามารถควบคุมปรับแสดงและสะสมการไหล เอาท์พุทสัญญาณ 4 ~ 20mADC ผ่านตัวแปลงเชื่อมต่อกับตัวควบคุมส่วนกลางควบคุมและแสดงผล
6. วัสดุฉนวน: ผ้าฝ้ายไฟเบอร์กลาสมีความหนาแน่นสูงเพื่อให้แน่ใจว่าประสิทธิภาพฉนวนกันความร้อนและรักษาอุณหภูมิในร่มที่มั่นคง;
7. ประตูมีหน้าต่างโปร่งใสสำหรับสังเกตการเปลี่ยนแปลงของตัวอย่างในร่ม หน้าต่างการสังเกตทำจากกระจกกลวงหลายชั้น
8. ระบบผสมใช้มอเตอร์พัดลมแกนยาวและใบพัดสแตนเลสทนอุณหภูมิสูงอุณหภูมิต่ำหลายใบพัดเพื่อให้เกิดการพาความร้อนตามแนวตั้งในแนวตั้งเพื่อให้อุณหภูมิและความชื้นในห้องปฏิบัติการมีความสม่ำเสมอ
9. แถบปิดผนึกความแข็งแรงสูงทนความร้อนสูงสองชั้นใช้ระหว่างประตูและตู้เพื่อให้แน่ใจว่ามีการปิดผนึกของพื้นที่ทดสอบ วัสดุประตูด้านในของประตูทำจากสแตนเลสและมือจับประตูทำโดยไม่มีปฏิกิริยาซึ่งทำให้การทำงานง่ายขึ้น
10. ช่องทดสอบ (ด้านซ้ายของเครื่อง) สามารถใช้สำหรับสายไฟทดสอบภายนอกหรือสายสัญญาณ (รูรับแสง 50 มม.)
11. ติดตั้งปั๊มและระบบทำความเย็นของอุปกรณ์ที่ด้านล่างและคอมเพรสเซอร์นำเข้าจากแบรนด์ Taikang ในประเทศฝรั่งเศสเพื่อให้แน่ใจว่าผลการระบายความร้อนและความน่าเชื่อถือ
12. ติดตั้งล้อเคลื่อนย้าย PU ตำแหน่งคงที่คุณภาพสูงที่ด้านล่างของเครื่องซึ่งสามารถเคลื่อนย้ายเครื่องไปยังตำแหน่งที่กำหนดได้อย่างง่ายดายและแก้ไขล้อหลัง Zui;
13. ส่วนควบคุมของอุปกรณ์ได้รับการออกแบบทางด้านขวาของอุปกรณ์ มันถูกกระจายไปพร้อมกับตัวควบคุมอุณหภูมิสวิตช์ควบคุมถังเก็บน้ำ ฯลฯ มันใช้งานง่ายง่ายและง่ายต่อการรักษา
ระบบควบคุมและป้องกันวงจร
ด้วยตัวควบคุมหน้าจอสัมผัส LCD ขนาด 7 นิ้วการควบคุม PLC สามารถควบคุมอุณหภูมิปั๊มและการไหลและเวลาทดสอบตามลำดับ การไหลจะปรากฏบนหน้าจอสัมผัสโดยตรง
1. การนำเข้าส่วนประกอบ
2. ไม่มีสวิตช์ป้องกันฟิวส์
3. เกิน, การรั่วไหล, บล็อก terminal เปลือกอย่างเต็มที่;
4. ด้วยการปิดเครื่องอัตโนมัติและการป้องกันอื่น ๆ ;
ระบบระบายความร้อน
1. คอมเพรสเซอร์: Taikang ที่ปิดล้อมอย่างเต็มที่ของฝรั่งเศส
2. วิธีการทำความเย็น: เครื่องทำความเย็นเชิงกล;
3. โหมดควบแน่น: บังคับอากาศเย็น;
4. สารทำความเย็น: R404A (เป็นมิตรกับสิ่งแวดล้อม);
5. ท่อทั้งระบบได้รับการทดสอบสำหรับการระบายอากาศและการทดสอบการรั่วไหลของความดัน 48H;
6. ระบบทำความร้อนและความเย็นเป็นอิสระอย่างสมบูรณ์;
7. สารทำความเย็นเกลียวภายในท่อทองแดง;
8. เครื่องระเหยความลาดชัน;
9. ตัวกรองแห้ง, หน้าต่างการไหลของสารทำความเย็น, ซ่อมวาล์ว, แยกน้ำมัน, โซลินอยด์วาล์วและถังเก็บของเหลวทั้งหมดนำเข้าชิ้นส่วนเดิม;
เงื่อนไขการใช้งาน
1. อุณหภูมิ: 5 ° C ~ +32 ° c
2. ความชื้นโดยรอบ: ≤85%
3. ข้อกำหนดด้านพลังงาน: AC380 (± 10%) V / 50HZ ระบบสามสายห้าเฟส
4. ความจุที่ติดตั้งล่วงหน้า: ประมาณ 16KW

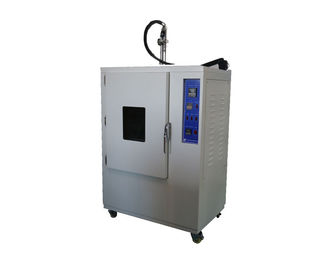

รูปภาพสำหรับการอ้างอิง:
