รายละเอียดสินค้า:
การชำระเงิน:
|
| ความเร็วแกว่ง: | 0-60 ครั้ง / นาที | มุมสวิง: | 0-180 |
|---|---|---|---|
| ปัจจุบัน: | 0-35A, ความแม่นยำ: 2% | สถานี: | 6 สถานี |
| น้ำหนัก: | 20N และ 25N | ทดสอบครั้ง: | 0-999999 ครั้ง |
| แสงสูง: | electric socket tester,socket tester |
||
IEC 62196-1 ชุดการเชื่อมต่อการชาร์จแบบประจุไฟฟ้าสำหรับเครื่องทดสอบไฟฟ้า
บทนำ:
IEC 61851-1 ระบุอุปกรณ์ชาร์จไฟฟ้าแบบนำไฟฟ้า มาตรฐานสากลนี้เรียกว่า IEC 60309 series ใน IEC 61851-1 ระบุข้อกำหนดสำหรับปลั๊ก, เต้าเสียบ, ขั้วต่อ, ช่องรับและชุดสายเคเบิลตามที่อธิบายไว้ใน IEC 61851-1 ชาร์จบางอย่างสามารถทำได้โดยการเชื่อมต่อโดยตรงจากรถไฟฟ้าไปยังเต้าเสียบปลั๊กไฟทั่วไป โหมดชาร์จไฟบางโหมดต้องใช้แหล่งจ่ายไฟและอุปกรณ์ชาร์จที่มีการควบคุมและการสื่อสาร มาตรฐานนี้ครอบคลุมข้อกำหนดด้านเครื่องกลไฟฟ้าและประสิทธิภาพสำหรับปลั๊กเฉพาะเต้ารับช่องเสียบยานพาหนะและช่องต่อยานพาหนะสำหรับเชื่อมต่อระหว่างอุปกรณ์ชาร์จดังกล่าวกับรถยนต์ไฟฟ้า
มาตรฐานสากลฉบับนี้อาจได้รับการตีพิมพ์ในหลายส่วนตามความจำเป็นรวมถึงส่วนที่ 1 นี้ประกอบไปด้วยข้อความที่มีลักษณะทั่วไปและส่วนที่ตามมาซึ่งแสดงถึงความต้องการเฉพาะสำหรับแต่ละประเภท
ภาพรวมฟังก์ชัน:
บานประตูหน้าต่างจะต้องได้รับการออกแบบมาเพื่อให้ทนต่อแรงทางกลที่คาดว่าจะใช้งานได้ตามปกติเช่นเมื่อเสียบปลั๊กไว้กับชัตเตอร์ของช่องเสียบเต้าเสียบปลั๊กโดยไม่ได้ตั้งใจ
การทดสอบให้ทำตามขั้นตอนต่อไปนี้ซึ่งทำขึ้นในชิ้นงานทดสอบที่ได้รับการทดสอบตามข้อ 23
ใช้ขาเดียวจากปลั๊กของระบบเดียวกันเป็นเวลา 1 นาทีโดยใช้แรง 75 น. กับชัตเตอร์ของช่องใส่ในทิศทางที่ตั้งฉากกับพื้นผิวด้านหน้าของเต้าเสียบปลั๊กไฟ
หมุดนี้ต้องไม่สัมผัสกับชิ้นส่วนที่มีชีวิตอยู่
ใช้ตัวบ่งชี้ทางไฟฟ้าที่มีแรงดันไฟฟ้าไม่ต่ำกว่า 40 V และไม่เกิน 50 V เพื่อแสดงการสัมผัสกับส่วนที่เกี่ยวข้อง
หลังจากการทดสอบตัวอยางตองไมเสียหายตามความหมายของมาตรฐานนี้
มาตรฐานที่เกี่ยวข้อง: IEC 62196-1 ข้อ 26 ข้อกำหนด "ความแข็งแรงทางกล"
ความต้องการทางเทคนิค:
ความเร็วในการแกว่งและปรับมุมได้
เป็นไปตามแรงดันไฟฟ้าที่ได้รับการจัดอันดับและพิกัดของเสาเข็มเพื่อดำเนินการทดสอบโหลด
พารามิเตอร์ทางเทคนิค:
| ความเร็วแกว่งสามารถปรับได้ | 0-60 ครั้ง / นาที |
| มุมแกว่งปรับได้ | 0-180 |
| พื้นที่ตัดขวางของขั้วต่อ | สูงสุด240mm² |
| กำลังไฟและความจุกล่องรับน้ำหนัก | แรงดันไฟฟ้า 0-450V, ความถูกต้อง: 2% |
| ปัจจุบัน | 0-35A, ความถูกต้อง: 2%; มีหกชุดโหลด |
| สถานี | 6 สถานีมีชุดติดตั้ง 6 ชุดน้ำหนัก 20N และ 25N แต่ละอันมี 6pcs |
| เวลาทดสอบ | 0-999999 ครั้งสามารถกำหนดไว้ล่วงหน้าข้อกำหนดมาตรฐานคือ 20000 ครั้งการเคลื่อนไหวด้านเดียว 90 °แต่ละดัด |
| มิติ | L1350mm * * * * * * * * W800mm H1200mm |

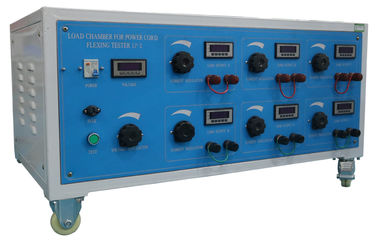

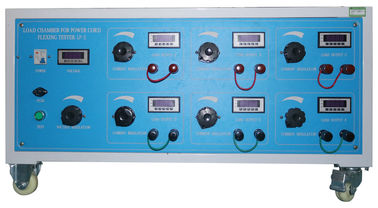

หอโหลดสำหรับสายไฟ Flexing Tester LP-2
ข้อมูลผลิตภัณฑ์:
อุปกรณ์นี้ได้รับการออกแบบตามข้อกำหนดทางเทคนิคที่เกี่ยวข้องของ IEC, UL และข้อกำหนดด้านเทคนิคที่เกี่ยวข้องของมาตรฐานแห่งชาติ ใช้สำหรับทดสอบสายไฟสายไฟและอุปกรณ์ไฟฟ้าที่มีการทดสอบในปัจจุบันอยู่ภายใต้ 50A / 20A มี 6 กระแสวงจรเอาท์พุทและแรงดันระหว่างวงจรสามารถปรับเครื่องทดสอบนี้ adopts นำเข้าเครื่องมือการก่อสร้างที่เหมาะสมและขั้นสูงมีความแข็งแกร่งสูงใช้งานง่ายสวยงามลักษณะ
พารามิเตอร์ทางเทคนิค:
| แรงดันไฟฟ้าขาเข้า | AC220V ± 5%, 50HZ |
| กระแสขาออก | 0 ~ 40A ปรับ stepless |
| แรงดันขาออก | 0 ~ 450V |
| สถานีทดสอบ | 6 สถานี |
| ความถูกต้องของแอมมิเตอร์ | ± 1% |
| สายเชื่อมต่อ | สายอากาศ 7PIN |
| อุณหภูมิแวดล้อม | -10 ℃ ~ 50 ℃ |
