PLC Control อุปกรณ์ทดสอบ IEC สำหรับสวิตช์เลื่อยวงเดือนและการทดสอบ Integrated Guard Integrated

PLC Control อุปกรณ์ทดสอบ IEC สำหรับสวิตช์เลื่อยวงเดือนและการทดสอบ Integrated Guard Integrated

ชื่อแบรนด์: HongCe
เลขรุ่น: HDD8304
MOQ: 1 ชุด
ราคา: Negotiatable
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Third party calibration certificate(cost additional)
ควบคุม:
Mitsubishi PLC
แสดง:
หน้าจอสัมผัสขนาด 7 นิ้ว
สถานี:
สามารถกำหนดเองได้
โหลด:
0 ~ 250V / 5KW
ทดสอบความเร็ว:
fre10 freq / นาที
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

iec testing equipment

,

laboratory test equipment

รายละเอียดสินค้า

สวิตช์เซอร์เคิลสวิตช์ความทนทานและอายุการเก็บรักษาที่ต่ำลงอุปกรณ์ทดสอบ Integrated Test CSG-2

มาตรฐาน: EN 60745-2-5: 2010 ภาคผนวก M21.18 ภาคผนวก M21.18.301 ภาคผนวก M21.203 ภาคผนวก M21.301 รูป M301, IEC60745-2-5: 2003 ภาคผนวก BB.20.102, EN 60745- 2-5: 2010 ข้อ 17.101 และข้อ 19.102.3.

แอ็พพลิเคชัน: ใช้เพื่อทดสอบประสิทธิภาพของสวิตช์เลื่อยวงเดือนและความทนทานและเวลาในการกู้คืนของเลื่อยวงเดือน

ตัวอย่างการทดสอบ: เลื่อยวงเดือน

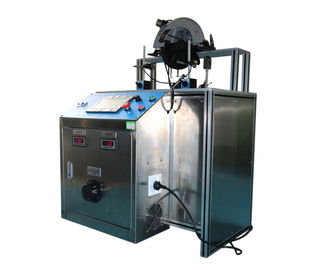

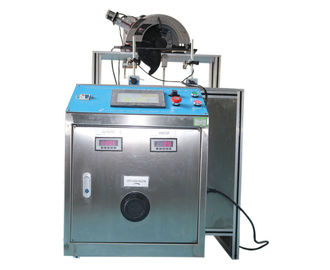

คุณลักษณะ : อุปกรณ์ นี้ประกอบด้วยสองส่วนคือระบบเครื่องกลและระบบควบคุมไฟฟ้า

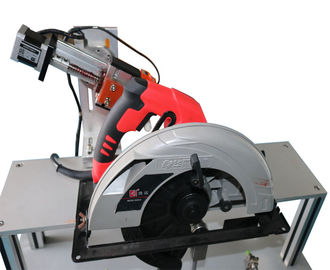

ระบบเครื่องกลเป็นโต๊ะสำหรับเลื่อยวงเดือน มีสวิทช์และซ็อกเก็ตตัวอย่างบนโต๊ะผู้ประกอบการสามารถกดสวิทช์เพื่อเปิดหรือปิดแหล่งจ่ายไฟโหลดไปยังตัวอย่างการทดสอบ; เครื่องเลื่อยวงเดือนต่างๆสามารถวางและยึดไว้บนโต๊ะได้ บนโต๊ะอุปกรณ์สำหรับล็อคสวิตช์ของเลื่อยวงเดือนมือถือในตำแหน่ง "เปิด" ใบมีดสามารถขยายไปยังด้านล่างของโต๊ะผ่านร่องกลาง บนโต๊ะที่มีใบมีดมีพนักพิงตัวป้องกันต่ำและเซ็นเซอร์ตำแหน่งสองตำแหน่งซึ่งสามารถสั่งให้เปิดหรือปิดตัวเลื่อยวงแหวนล่างได้

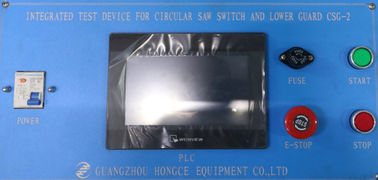

ระบบควบคุมไฟฟ้าประกอบด้วยแหล่งจ่ายไฟโหลด MITSUBISHI PLC, หน้าจอสัมผัสขนาด 7 นิ้วและอื่น ๆ สามารถใช้งานได้ด้วยตนเองและทำงานอัตโนมัติ

การควบคุมด้วยมือ:

ผู้ดำเนินการสามารถเคลื่อนย้ายหม้อน้ำด้านล่างได้ด้วยตนเองโดยกด "หมุนตามเข็มนาฬิกา" หรือ "หมุนทวนเข็มนาฬิกาด้วยตนเอง" บนหน้าจอสัมผัสจากนั้นให้ฝาปิดล่างค่อยๆเปิดหรือปิดเมื่อพัตเตเตอร์ทำให้ฝาครอบด้านล่างถูกเปิดออกสู่ตำแหน่งสูงสุดที่เปิดอยู่ (สัญลักษณเซ็นเซอรตําแหนงที่สัมพันธกันแสง) ในเวลานี้ผูประกอบการสามารถหยุดการ และผู้ประกอบการสามารถเปิดหรือปิดสวิตช์เลื่อยวงเดือนด้วยตนเองโดยการกดปุ่ม "เปิดด้วยตนเอง" หรือ "ปิดด้วยตนเอง" บนหน้าจอสัมผัสอุปกรณ์ล็อคสวิตช์จะสามารถล็อกหรือเปิดสวิตช์เลื่อยวงเดือนโดยอัตโนมัติ ผู้ประกอบการสามารถกดปุ่ม Stop บนแผงเพื่อให้เกิดการจัดหาหรือไม่ใส่แรงดันไฟฟ้าโหลดลงในตัวอย่างทดสอบ

การทำงานอัตโนมัติ :

1. ผู้ประกอบการสามารถตั้งค่าช่วงเวลาของล็อคอุปกรณ์ล็อคหรือปล่อยสวิตช์เลื่อยวงเดือนช่วงเวลาของแรงดันไฟฟ้าที่จัดให้กับตัวอย่างการทดสอบและระยะเวลาการเปิดประตูของยามล่างของเลื่อยวงเดือนหลังจาก ที่ผู้ประกอบการเพียงกด "Start" บนหน้าจอสัมผัสการทดสอบข้างต้นสำหรับสวิตช์เลื่อยวงเดือนจะถูกประมวลผลโดยอัตโนมัติ

2 ต่อไปนี้เป็นส่วนใหญ่สำหรับความทนทานยามเลื่อยวงกลมต่ำและการทดสอบเวลาการกู้คืน: เลื่อยที่จะตั้งค่าสำหรับการตัด 90 °และแนวนอนในแนวนอน ตัวป้องกันที่ต่ำกว่าจะหมุนวนจากตำแหน่งปิดแบบเต็มจนถึงตำแหน่งเปิดสูงสุดและปล่อยออกมาเป็นเวลา 50 000 รอบในอัตราไม่น้อยกว่า 10 รอบต่อนาทีจำนวนครั้งที่ถูกบันทึกโดยเซ็นเซอร์ตำแหน่ง ระยะเวลาปิดของยามล่างไม่น้อยกว่า 0.3 วินาทีถ้าเกิน 0.3 วินาทีจำนวนครั้งที่นับถอยหลังจะถูกนับ ระยะเวลาปิดของตัวป้องกันด้านล่างของครั้งล่าสุดจะถูกบันทึกหลังจากที่อุปกรณ์ทำงานไปถึงเวลาทดสอบที่กำหนดและอุปกรณ์จะหยุดโดยอัตโนมัติ

พารามิเตอร์ทางเทคนิค

No .: เลขที่ผลิตภัณฑ์ พารามิเตอร์ ข้อสังเกต
1 กำลังอินพุต 220V / 50Hz
2 ระบบควบคุม Mitsubishi PLC หน้าจอสัมผัสขนาด 7 นิ้ว
3 สถานี หนึ่ง
4 โหลดในตัว ตัวควบคุมแรงดันไฟฟ้า 0 ~ 250V / 5KW พร้อมเต้ารับ B
5 รอบการทดสอบ 0-999999 สามารถตั้งล่วงหน้าได้
6 ความเร็วในการทดสอบ ≥10 freq / min
7 ป้องกันเวลาตรวจจับการกู้คืน 0.01-9.99s สามารถแสดงผลได้ เวลาการกู้คืน
8 อุปกรณ์ล็อคสวิงแบบวงกลม ล็อคหรือปล่อยสวิทช์โดยการขับมอเตอร์
9 ปุ่มการทำงาน ปุ่มหยุดและเริ่มบนแผงควบคุมเพื่อให้ผู้ประกอบการสามารถตัดหรือเปิดสวิตช์ได้อย่างง่ายดาย
