ตัวทดสอบความดันลูกสแตนเลสสตีล IEC60884-1 ข้อ 25.2 รูปที่ 37

ตัวทดสอบความดันลูกสแตนเลสสตีล IEC60884-1 ข้อ 25.2 รูปที่ 37

รายละเอียดสินค้า:

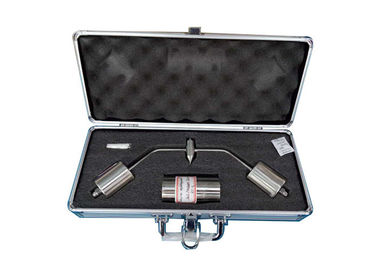

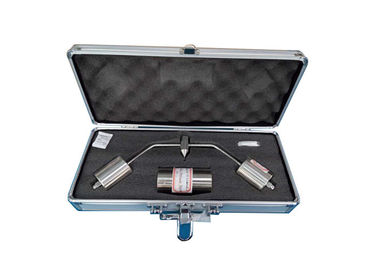

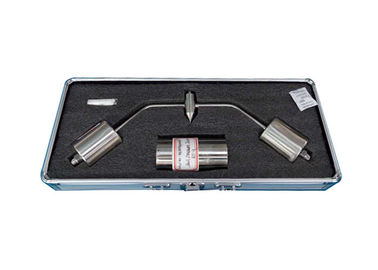

เครื่องทดสอบความดันลูกบอลเป็นไปตามข้อกำหนดมาตรฐานหลายอย่างเช่น IEC884-1, IEC950 เป็นต้น ใช้สำหรับทดสอบความต้านทานความร้อนของตู้ไฟฟ้าและชิ้นส่วนภายนอกที่ทำจากวัสดุฉนวน ใช้ได้กับอุปกรณ์ไฟฟ้าและส่วนประกอบและส่วนประกอบย่อย นอกจากนี้ยังใช้สำหรับวัสดุฉนวนไฟฟ้าที่มีความหนาแน่นสูงยกเว้นเซรามิค

พารามิเตอร์ทางเทคนิค:

25.2 ชิ้นสวนวัสดุฉนวนที่จําเปนตอชิ้นสวนและชิ้นสวนที่มีกระแสไฟฟา

วงจรตอสายดินในตําแหนงรวมถึงบริเวณผิวดานหนาของวัสดุเทอร์โมพลาสติกที่มีความกว้าง 2 มิลลิเมตรรอบเฟสและรูขาเข้าที่เป็นกลางของเต้าเสียบปลั๊กไฟจะต้องผ่านการทดสอบด้วยลูกแรงกดโดยใช้เครื่องมือที่แสดง ในรูปที่ 37 เวนแตตองทดสอบชิ้นสวนฉนวนที่จําเปนตอสายดินตอตอตอตอตอในบอรดตามขอ 25.3

หมายเหตุเมื่อไม่สามารถทำการทดสอบกับชิ้นงานทดสอบได้ควรทดสอบชิ้นงานที่มีความหนาอย่างน้อย 2 มิลลิเมตรซึ่งถูกตัดออกจากชิ้นงานทดสอบ ถ้าไม่สามารถทำได้ให้ใช้ไม่เกินสี่ชั้นซึ่งแต่ละชิ้นจะถูกตัดออกจากชิ้นงานเดียวกันซึ่งในกรณีนี้ความหนารวมของชั้นจะต้องไม่น้อยกว่า 2.5 มิลลิเมตร

ส่วนที่ทดสอบต้องวางไว้บนแผ่นเหล็กหนาอย่างน้อย 3 มม. และสัมผัสโดยตรง

พื้นผิวของชิ้นส่วนที่จะทดสอบจะอยู่ในตำแหน่งแนวนอนและปลายด้านหนึ่งของอุปกรณ์ทดสอบจะถูกกดลงบนพื้นผิวด้วยแรง 20 N.

โหลดทดสอบและวิธีการสนับสนุนจะต้องวางไว้ภายในตู้ทำความร้อนเป็นเวลาเพียงพอเพื่อให้มั่นใจว่าได้รับการทดสอบก่อนการทดสอบ

การทดสอบทำในตู้ทำความร้อนที่อุณหภูมิ (125 ± 2) ° C

หลังจากผ่านไป 1 ชม. ลูกบอลจะถูกลบออกจากชิ้นงานซึ่งจะแช่ภายใน 10 วินาทีในน้ำเย็นเพื่อลดอุณหภูมิลงในอุณหภูมิห้อง

ตรวจสอบยอดคงเหลือ:

ใส่ลูกบอลแรงดันลงบนฐานรองรับคุณสามารถปรับตำแหน่งที่เหมาะสมกับตำแหน่งของร่างกายที่โหลดได้ตามสภาวะการสั่น จากนั้นบิดตัวที่เต็มไปด้วยแรงใส่ลูกกดดันที่ฐานรองรับอีกครั้งให้สังเกตจากสถานการณ์การสั่นสะเทือนเพื่อให้แน่ใจว่าได้ผลการปรับตัว

เฉพาะภายใต้เงื่อนไขของความสมดุลบอลความดันสามารถวางได้อย่างราบรื่นมิฉะนั้นลูกกดดันจะมีการสั่นที่เห็นได้ชัดถ้าใช้อุปกรณ์แสงสำหรับการทดสอบก็จะส่งผลกระทบต่อความถูกต้องของผลการทดสอบ

วิธีการสมัคร:

1. ในตอนแรกให้ใส่อุปกรณ์ลงในกล่องทำความร้อนของชิ้นงานทดสอบตัวอย่างและอุปกรณ์ที่ใช้ในการบรรจุจะถูกเก็บไว้ในอุณหภูมิมาตรฐานเป็นเวลา 24 ชั่วโมงหรือหลังจากถึงสภาวะสมดุลความร้อนแล้วทำการทดสอบต่อไป

2. ใส่ตัวอย่างที่เตรียมไว้ก่อนกลางสปริงแล้ววางลูกบอลแรงดันตรงกลางของตัวรองรับลงเรื่อย ๆ

3. เมื่อถึงการออกแรงดันตามข้อกำหนดมาตรฐานต้องถอดลูกแรงดันออกจากด้านแนวตั้งและนำออกจากตัวอย่างเพื่อทดสอบต่อไป

ซ่อมบำรุง:

1. ลูกเหล็ก R2.5 เป็นเหล็กแบริ่งลูกปืนให้ความสำคัญกับการป้องกันสนิม

2. พื้นผิวรองรับจะถูกเก็บให้สะอาดสดใสและเรียบเนียน

3. ป้องกันวัตถุแปลกปลอมที่ปิดกั้นรูเทอร์โมคัปเปิลขนาด 2.5 Ф

4. ป้องกันไม่ให้สมดุลของสกรูน้ำหนักคลาย
