รายละเอียดสินค้า:
การชำระเงิน:
|
| ควบคุม: | ติดต่อ | เวลาในการทดสอบ: | สามารถกำหนดไว้ล่วงหน้า |
|---|---|---|---|
| รอบทดสอบ: | 0-999999 | โหมดผสม: | ตู้ควบคุมไฟฟ้า + อุปกรณ์เครื่องกล |
| แสงสูง: | iec tester,laboratory test equipment |
||

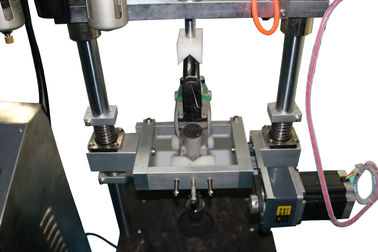

อุปกรณ์ทดสอบแรงดันไฟฟ้าของ IEC ความทนทานต่อแรงกระแทกของค้อน IEC6074-2-6
ข้อมูลผลิตภัณฑ์:
ระบบทดสอบความทนทานต่อแรงกระแทกของค้อนเหมาะสำหรับการทดสอบความทนทานของเครื่องมือไฟฟ้าที่มีกำลังไฟต่ำกว่า 3 กิโลวัตต์ เครื่องทดสอบนี้มีคุณสมบัติตรงตามข้อกำหนดของมาตรฐาน IEC6074-2-6: 2003 เป็นเครื่องมือทดสอบที่เหมาะสำหรับองค์กรทดสอบมืออาชีพและผู้ผลิตเครื่องมือไฟฟ้า
การทดสอบอายุการใช้งานของเครื่องค้อนไฟฟ้าแบบไม่มีแรงและทดสอบความทนทานเป็นไปตามข้อกำหนดมาตรฐาน IEC6074-2-6, รูปที่ 103, การโหลดค้อนไฟฟ้าหรือสว่านไฟฟ้าเพื่อให้การทำงานเป็นระยะ ๆ ทดสอบค้อนไฟฟ้าหรือสว่านไฟฟ้าไม่ว่าจะเป็นไปได้ เพื่อให้เกิดความต้องการที่ไม่เป็นไปตามข้อกำหนดของอันตรายทางไฟฟ้าและเครื่องกลในการใช้งานตามปกติ
หลักการและโครงสร้างการทดสอบ:
การทดสอบการใช้งานแบบไม่มีกำลังโหลด: เครื่องเจาะแบบโรตารี่ที่มี "โหมดเจาะเดียว" ทำงานที่โหลดไม่โดยมีกลไกการกระแทกปลดเป็นเวลา 12 ชั่วโมงที่แรงดันไฟฟ้าเท่ากับ 1.1 เท่าของแรงดันไฟฟ้าที่กำหนดและจากนั้นเป็นเวลา 12 ชั่วโมงที่แรงดันไฟฟ้าเท่ากับ 0.9 ครั้งแรงดันไฟฟ้า
แต่ละรอบของการดำเนินการประกอบด้วยช่วง "on" 100 วินาทีและ "off" 20 วินาทีช่วงเวลา "off" จะรวมอยู่ในช่วงเวลาที่ระบุ
ในระหว่างการทดสอบเครื่องมือวางอยู่ในตำแหน่งที่แตกต่างกันสามตำแหน่งเวลาในการทำงานที่แรงดันไฟฟ้าแต่ละตัวอยู่ที่ประมาณ 4 ชั่วโมงสำหรับแต่ละตำแหน่ง
บันทึก; การเปลี่ยนแปลงตำแหน่งทำเพื่อป้องกันการสะสมของฝุ่นละอองของคาร์บอนที่ผิดปกติในที่ใด ๆ ตัวอย่างสำหรับสามตำแหน่งคือแนวนอนแนวตั้งและแนวตั้งลง

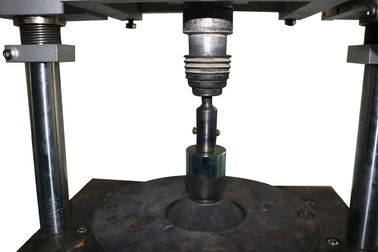

ค้อนทั้งหมดรวมถึงค้อนที่มีโหมดเจาะเท่านั้นจะติดตั้งในแนวตั้งในเครื่องทดสอบตามที่แสดงในรูปที่ 103 และใช้งานที่แรงดันไฟฟ้าที่กำหนดหรือค่าเฉลี่ยของช่วงแรงดันไฟฟ้าที่กำหนดไว้เป็นระยะเวลาสี่ช่วง ๆ ละ 6 ชั่วโมงช่วงเวลาระหว่าง ระยะเวลาอย่างน้อย 30 นาที
ในระหว่างการทดสอบเหล่านี้ค้อนจะทำงานเป็นระยะ ๆ แต่ละรอบจะมีระยะเวลาการทำงาน 30 วินาทีและระยะเวลาที่เหลือ 90 วินาทีในระหว่างที่เครื่องมือยังคงปิดอยู่
ในระหว่างการทดสอบแรงตามแนวแกนเพื่อให้กลไกการกระแทกทำงานอย่างต่อเนื่องจะถูกนำมาใช้กับค้อนผ่านสื่อที่มีความยืดหยุ่น
หากอุณหภูมิที่เพิ่มขึ้นของชิ้นส่วนใด ๆ ของเครื่องมือเกินอุณหภูมิที่เพิ่มขึ้นซึ่งกำหนดไว้ในระหว่างการทดสอบตามข้อ 12.1 จะมีการใช้ช่วงเย็นที่เหลือหรือช่วงพักที่เหลืออยู่ช่วงเวลาที่เหลือจะถูกแยกออกจากช่วงเวลาที่ระบุ
ในระหว่างการทดสอบเหล่านี้อุปกรณ์ป้องกันไฟลัดจะไม่ทำงาน
เครื่องมือนี้สามารถเปิดและปิดได้โดยใช้สวิทช์อื่นที่นอกเหนือจากเครื่องมือ
ในระหว่างการทดสอบเหล่านี้ให้ใช้แปรงคาร์บอนแทนและใช้เครื่องมือทาน้ำมันและจาระบีตามปกติ
ถ้ากลไกการกระแทกล้มเหลวในระหว่างการทดสอบโดยไม่ทำให้ชิ้นส่วนที่สามารถเข้าถึงได้สามารถเปลี่ยนให้เป็นแบบใหม่ได้
โครงสร้าง:
อุปกรณ์นี้ประกอบด้วยสามส่วนคือตู้ควบคุมไฟฟ้ากล่องบรรจุและอุปกรณ์ทางกล
1. ตู้ควบคุมไฟฟ้ารวมถึง MITSUBISHI PLC, หน้าจอสัมผัสขนาด 7 นิ้วและแผงควบคุม
2. กล่องโหลดประกอบด้วยแรงดันไฟฟ้าปรับได้ที่ 0-250V พร้อมด้วยแรงดันไฟฟ้าจอแสดงผลปัจจุบัน
3. อุปกรณ์เครื่องกลตามที่แสดงในรูปที่ 103 ประกอบด้วยฐานเหล็ก 90kg, 180kg และ 270 กก. รวมทั้งหมัดจานถ่ายโอนและอุปกรณ์ติดตั้ง
ต่ำกว่า 700 วัตต์รองรับฐาน 90 กก. ด้วยหมัดจานถ่ายโอนติดตั้งโดยไม่รวมการควบคุมด้วยไฟฟ้า |
700W-1200W, ฐานรองรับ 180 กก. พร้อมหมัดจานถ่ายโอนติดตั้งโดยไม่รวมการควบคุมด้วยไฟฟ้า |
1200-1800W รองรับฐาน 270 กก. พร้อมหมัดจานถ่ายโอนติดตั้งโดยไม่รวมตู้ควบคุมไฟฟ้า |
1800-2500 วัตต์, ฐานรองรับ 360 กกพร้อมหมัดจานถ่ายโอนติดตั้งโดยไม่รวมตู้ควบคุมไฟฟ้า |
พารามิเตอร์ทางเทคนิค:
