304 สแตนเลส IEC อุปกรณ์ทดสอบของการทดสอบความดันลูกด้วยทน

304 สแตนเลส IEC อุปกรณ์ทดสอบของการทดสอบความดันลูกด้วยทน

ชื่อแบรนด์: HongCe
เลขรุ่น: BP-1A
MOQ: 1 ชุด
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: ชุดละ 50 ชุด / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Testing Certificate
ภาระ:
20N ± 0.2N
ลูกเหล็ก:
ตามมาตรฐาน ISO 3290-1
วัสดุ:
สแตนเลส 304
ตัวทดสอบรองรับ:
Ф50X100 พร้อมรูเทอร์โมมิเตอร์ Ф2.5
รายละเอียดการบรรจุ:
กล่องอลูมิเนียม
เน้น:

SS304 อุปกรณ์ทดสอบ IEC

,

อุปกรณ์ทดสอบ IEC 2.5 มม.

รายละเอียดสินค้า

304 อุปกรณ์ทดสอบ IEC สแตนเลสทดสอบความดันลูก 5mm Dia

รายละเอียดสินค้า:

เครื่องทดสอบความดันลูกได้รับการออกแบบและผลิตตาม IEC60695-10-2 Edition 3 2014-2 fig 1 นอกจากนี้ยังเป็นไปตามข้อกำหนดมาตรฐานหลายอย่างเช่น IEC60884-1, IEC60335-1 เป็นต้นเป็นส่วนหนึ่งของวัสดุที่ไม่ใช่โลหะ สำหรับความต้านทานต่อความร้อน ใช้กับอุปกรณ์ไฟฟ้าส่วนประกอบย่อยและส่วนประกอบและวัสดุฉนวนไฟฟ้าที่เป็นของแข็งยกเว้นเซรามิค

ผู้ทดสอบมาพร้อมกับส่วนประกอบที่สามารถแลกเปลี่ยนกันได้เพื่อให้ผู้ใช้สามารถเลือกรูปแบบการทดสอบของตนได้ตามรูปที่ 1a หรือรูปที่ 1b ของ IEC 60695-10-2 ในการกำหนดค่าอย่างใดอย่างหนึ่งกำลังแรงทั้งหมดของอุปกรณ์โหลดคือ 20N ± 0.2N ในกรณีที่ใช้ลูกบอลขนาด 5 มิลลิเมตรมวลรวมของลูกจะรวมอยู่ในกำลังทั้งหมด

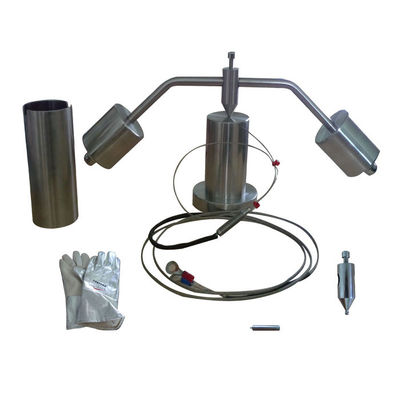

ชุดทดสอบความดันลูกรวมถึงถุงมือหุ้มฉนวน (ทนได้ถึง 400 ° C) และขาตั้งสำหรับอุปกรณ์แรงดัน สามารถใส่เทอร์โมคัปเปิ้ลชนิด K (0 ~ 1000 ° C) ลงในตัวรองรับตัวอย่างทดสอบ นอกจากนี้ยังจะมีตัวตรวจสอบขนาด 2mm ที่สามารถใช้เพื่อดูว่าการเว้นวรรคของชิ้นงานผ่านหรือไม่ผ่าน

ตัวอย่างการทดสอบ:

ถ้าเป็นไปได้ให้ตัดชิ้นงานทดสอบออกจากผลิตภัณฑ์เพื่อให้ชิ้นงานมีความหนา 2.5 มม. โดยมีพื้นผิวด้านบนและด้านบนใกล้เคียงกันโดยประมาณ ถ้าจำเป็นให้ใช้ความหนาโดยการจัดวางซ้อนกันสองส่วนขึ้นไป ถาไมสามารถตัดชิ้นทดสอบที่มีพื้นผิวขนานใหทําอยางระมัดระวังเพื่อใหพื้นที่ของชิ้นงานทดสอบตรงกับลูกกด ตัวอยางทดสอบตองเปนสี่เหลี่ยมจัตุรัสที่มีเสนผานศูนยกลางอยางนอย 10 มม. หรือวงกลมที่มีเสนผานศูนย

หากไม่สามารถใช้ตัวอย่างทดสอบจากผลิตภัณฑ์ได้สามารถใช้แผ่นโลหะชนิดเดียวกันเป็นตัวอย่างทดสอบได้ แผ่นโลหะต้องมีความหนา 3.0 มม. ± 0.5 มม. และต้องมีอย่างน้อยสี่เหลี่ยมจัตุรัสที่มีด้าน 10 มม. หรือเป็นวงกลมที่มีเส้นผ่าศูนย์กลางไม่น้อยกว่า 10 มิลลิเมตร

ปรับอากาศ:

ตัวอย่างทดสอบจะเก็บไว้อย่างน้อย 24 ชั่วโมงในบรรยากาศที่มีอุณหภูมิระหว่าง 15 ℃ถึง 35 ℃และมีความชื้นสัมพัทธ์ระหว่าง 45% ถึง 75%

กระบวนการทดสอบ:

ดำเนินการทดสอบในอากาศในเตาอบความร้อน (ดู 4.3) ที่อุณหภูมิที่ระบุไว้ในข้อมูลจำเพาะที่เกี่ยวข้องโดยอยู่ในเกณฑ์ที่ยอมรับได้± 2 อุปกรณ์ทดสอบจะต้องเก็บรักษาไว้ที่อุณหภูมิทดสอบเป็นเวลา 24 ชั่วโมงหรือจนกว่าจะถึงความสมดุลของอุณหภูมิแล้วแต่ว่าเกิดขึ้นเร็วกว่า

เมื่อเงื่อนไขความสมดุลอุณหภูมิถึงจุดวางตัวอย่างทดสอบบนตัวรองรับตัวอย่างทดสอบเพื่อให้พื้นผิวด้านบนของมันเป็นแนวนอนและค่อยๆลดความดันลูกลงบนพื้นผิวของชิ้นงานทดสอบ ตรวจสอบให้แน่ใจว่าไม่มีเงื่อนไขใดที่จะทำให้บอลแรงดันเคลื่อนที่ในระหว่างการทดสอบ

การติดตั้งชิ้นงานทดสอบจะต้องดำเนินการให้สั้นที่สุดเท่าที่จะเป็นไปได้เพื่อให้มั่นใจว่าไม่มีการลดอุณหภูมิอย่างมีนัยสำคัญของอุปกรณ์ทดสอบ

พารามิเตอร์ทางเทคนิค:

ภาระ

20N ± 0.2N

ลูกเหล็ก

เหล็กแบริ่ง (ตามมาตรฐาน ISO 3290-1),

Ф5mm± 0.05mm / R2.5mm

วัสดุ

สแตนเลส 304

สนับสนุนตัวอย่างทดสอบ

Ф50X100มีรูรับแสงเทอร์โมมิเตอร์Ф2.5

มาตรฐาน

IEC60695-10-2 ฉบับที่ 3 2014-2 ภาพที่ 1, IEC60335, IEC60695 เป็นต้น
