| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HC-ARC8000 |
| MOQ: | 1 ชุด |
| ราคา: | USD 2200-4200 / Set |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 50 ชุดต่อเดือน |

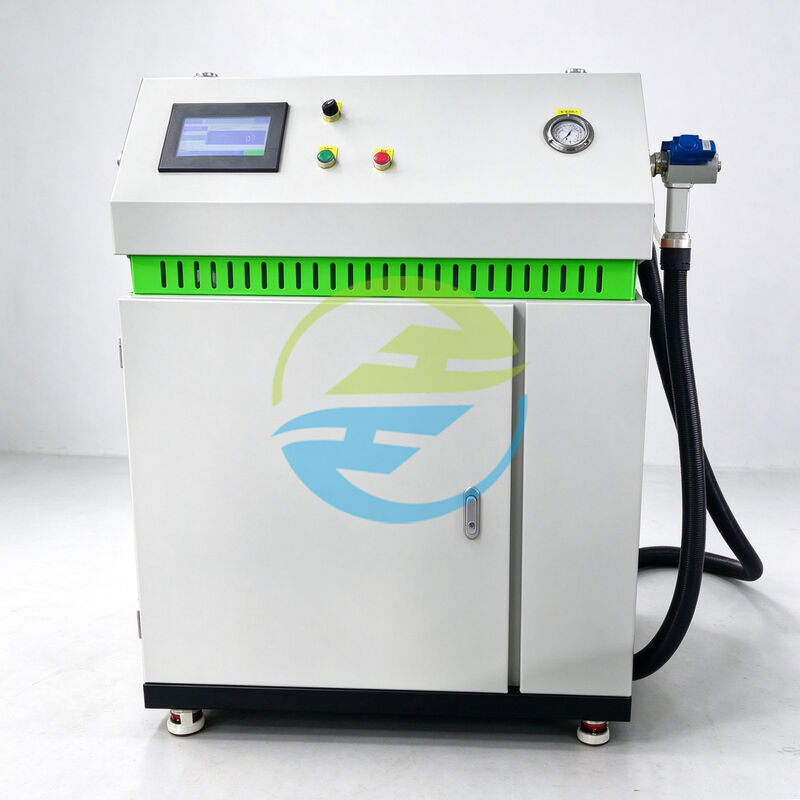

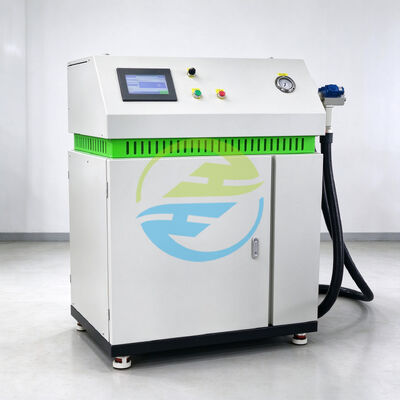

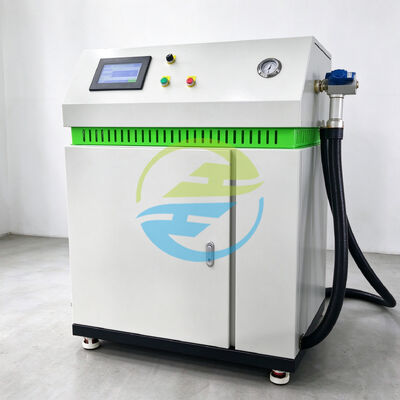

ผู้ปฏิบัติงานไม่ควรกะเกณฑ์ว่าเครื่องกำลังทำอะไร ระบบการชาร์จนี้จะรักษาแรงดัน น้ำหนักที่ชาร์จ และระดับสุญญากาศไว้บนแผงดิจิทัลเดียวตลอดทั้งวงจร ดังนั้นการเบี่ยงเบนใดๆ จะมองเห็นได้ในขณะที่การชาร์จยังคงดำเนินอยู่ แทนที่จะเป็นหลังจากปิดเครื่องแล้ว ความแม่นยำในการชาร์จจะอยู่ที่ 0.5 เปอร์เซ็นต์ของค่าที่ตั้งไว้ตลอดช่วงการทำงานทั้งหมด
สถานีนี้ทำงานการอพยพ การคงสภาพ การชาร์จ และการตรวจสอบเป็นลำดับอัตโนมัติ ลำดับสูตรจะถูกเลือกสำหรับรุ่นของเครื่อง กดปุ่มวงจร และเครื่องจะทำซ้ำขั้นตอนเดียวกันทุกประการสำหรับทุกเครื่อง สิ่งนี้จะขจัดความแปรปรวนของผู้ปฏิบัติงานต่อผู้ปฏิบัติงาน ซึ่งโดยปกติจะทำให้เกิดการชาร์จเกิน การชาร์จต่ำ และการเคลมการรับประกันที่ตามมา ทุกวงจรจะถูกบันทึกด้วยน้ำหนัก แรงดัน สุญญากาศ และผลลัพธ์ และบันทึกสามารถอ่านได้ผ่าน RS485 หรือส่งออกไปยัง USB สติ๊กเพื่อการตรวจสอบย้อนกลับการผลิต
แม้ว่าจะเป็นสถานีชาร์จ แต่ชุดเครื่องมือก็ทำให้เป็นเครื่องตรวจสอบกระบวนการได้เช่นกัน ค่าต่อไปนี้จะถูกวัดอย่างต่อเนื่องในระหว่างแต่ละวงจร ไม่ใช่แค่ตอนสิ้นสุดเท่านั้น:
| รายการที่วัดได้ | ช่วง / ความละเอียด | วิธีการวัด | สิ่งที่บอกผู้ปฏิบัติงาน |
|---|---|---|---|
| น้ำหนักสารทำความเย็นที่ชาร์จ | 10 – 8000 กรัม, แสดงผล 1 กรัม | โหลดเซลล์ใต้กระบอกสารทำความเย็น ชดเชยน้ำหนักเปล่าต่อวงจร | ปริมาณสารทำความเย็นที่ชาร์จจริง เทียบกับเป้าหมายสูตรแบบเรียลไทม์ |
| ความแม่นยำในการชาร์จ | ±0.5% ของค่าที่ตั้งไว้ | การเปรียบเทียบแบบวงปิดของน้ำหนักเป้าหมายและน้ำหนักที่วัดได้ | ไม่ว่าเครื่องจะสามารถทำซ้ำได้จากเครื่องหนึ่งไปยังอีกเครื่องหนึ่งหรือไม่ ไม่ใช่แค่ตัวอย่างเดียว |
| แรงดันระบบ | 0 – 5.0 MPa, ขั้นละ 0.01 MPa | เครื่องส่งแรงดันบนแมนิโฟลด์ชาร์จ | ท่ออุดตัน ก๊าซที่ไม่ควบแน่น แรงดันเกิน วาล์วไม่เปิด |
| ระดับสุญญากาศและความคืบหน้าของการอพยพ | 0 – 101 kPa | เซ็นเซอร์สุญญากาศบนสายปั๊ม | ไม่ว่าความชื้นและอากาศจะถูกกำจัดออกก่อนเริ่มการชาร์จหรือไม่ |
| การคงสภาพแรงดัน (การตรวจสอบการรั่วเบื้องต้น) | เวลาคงสภาพที่ตั้งไว้ล่วงหน้าและขีดจำกัดการลดลง | การเปรียบเทียบการลดลงของแรงดันในช่วงเวลาคงสภาพ | ข้อต่อหรือการบัดกรีที่ไม่ปิดสนิท ก่อนที่สารทำความเย็นจะสูญเสียไปในนั้น |
| ผลลัพธ์วงจรและข้อมูลการตรวจสอบย้อนกลับ | ทุกวงจรถูกจัดเก็บ | หน่วยความจำคอนโทรลเลอร์, การส่งออก RS485 หรือ USB | เครื่องที่ถูกชาร์จ เมื่อใด ด้วยสูตรใด และผลลัพธ์เป็นอย่างไร |
| สถานะการเตือนและอินเตอร์ล็อก | แรงดันเกิน สุญญากาศต่ำ การเลื่อนของเครื่องชั่ง | ตรรกะคอนโทรลเลอร์พร้อมเอาต์พุตรีเลย์ | เหตุผลที่วงจรหยุดทำงาน และสัญญาณสำหรับ PLC สายการผลิต หรือสัญญาณไฟ |
คอนโทรลเลอร์ไม่ได้เพียงแค่เปิดวาล์วและรอจนกว่าจะถึงน้ำหนักที่กำหนด สารทำความเย็นจะเข้าสู่ระยะการเติมเร็ว จากนั้นจะเปลี่ยนเป็นระยะการเติมละเอียดช้าๆ เมื่อใกล้ถึงเป้าหมาย เพื่อให้คอลัมน์ของเหลวในท่อตั้งตัวและน้ำหนักสุดท้ายจะถึงโดยไม่เกินเป้าหมาย วิธีการสองขั้นตอนนี้คือสิ่งที่ทำให้ความแม่นยำ 0.5 เปอร์เซ็นต์สามารถทำซ้ำได้ทั้งในการชาร์จสั้นๆ เพียงไม่กี่สิบกรัมและในการชาร์จจำนวนมาก
น้ำหนักและแรงดันจะถูกอ่านพร้อมกันและเปรียบเทียบกับเส้นโค้งที่คาดหวังสำหรับสูตร หากน้ำหนักเพิ่มขึ้นในขณะที่แรงดันไม่เพิ่มขึ้น แสดงว่าท่ออุดตันหรือวาล์วปิด หากแรงดันเพิ่มขึ้นเร็วกว่าน้ำหนัก แสดงว่าสายมีอากาศ วงจรจะหยุดทำงานและเหตุผลจะแสดงขึ้นแทนที่จะค้นพบในการทดสอบตอนท้ายสายการผลิต
สามารถจัดเก็บสูตรได้สูงสุดหนึ่งร้อยสูตร โดยแต่ละสูตรจะเก็บน้ำหนักการชาร์จ เวลาคงสภาพ เวลาอพยพ ขีดจำกัดสุญญากาศ ขีดจำกัดแรงดัน และหน้าต่างความแม่นยำ การเลือกสูตรตามหมายเลขหมายความว่าผู้ปฏิบัติงานไม่สามารถเปลี่ยนพารามิเตอร์ได้โดยอุบัติเหตุ และรุ่นเครื่องที่แตกต่างกันสามารถทำงานบนสถานีเดียวกันได้โดยไม่ต้องปรับแต่งทางกลไก
เครื่องชั่งจะถูกตั้งค่าเป็นศูนย์ใหม่เมื่อเริ่มต้นแต่ละวงจร และการเลื่อนช้าๆ ของโหลดเซลล์จะถูกชดเชยตลอดวันทำงาน สิ่งนี้มีความสำคัญในสายการผลิตที่สถานีเดียวกันทำงานสองหรือสามกะ หากไม่มีสิ่งนี้ หน่วยแรกของเช้าและหน่วยสุดท้ายของเย็นจะไม่ถูกชาร์จด้วยน้ำหนักเท่ากัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงการชาร์จ | 10 – 8000 กรัม |
| ความแม่นยำในการชาร์จ | ±0.5% ของค่าที่ตั้งไว้ |
| ช่วงการแสดงผลแรงดัน | 0 – 5.0 MPa พร้อมขั้นละ 0.01 MPa |
| ช่วงการแสดงผลสุญญากาศ | 0 – 101 kPa |
| หน่วยความจำสูตร | 100 โปรแกรม |
| อินเทอร์เฟซ | การส่งออกข้อมูล RS485 และ USB |
| จอแสดงผล | แผงดิจิทัลสองสีพร้อมไฟแบ็คไลท์ |
| แหล่งจ่ายไฟ | 220 V 50/60 Hz |
| อุณหภูมิการทำงาน | -10 ถึง 45 °C |
| การป้องกัน | การเตือนแรงดันเกินและการเลื่อนของเครื่องชั่ง |
| ความเข้ากันได้ของสารทำความเย็น | R134a / R410A / R32 / R290 / R404A |
| การควบคุมวงจร | อัตโนมัติ เริ่มต้นด้วยปุ่มเดียวพร้อมการเลือกสูตร |
| การเชื่อมต่อ | แมนิโฟลด์ชาร์จพร้อมข้อต่อแบบเร็ว มีชุดท่อให้ |
| เอกสารประกอบ | คู่มือการใช้งานภาษาอังกฤษ ใบรับรองการสอบเทียบ แผนภาพการเดินสายไฟ |
สถานีนี้ใช้ในทุกที่ที่รุ่นเครื่องเดียวกันถูกชาร์จซ้ำแล้วซ้ำอีก และน้ำหนักการชาร์จจะต้องสามารถพิสูจน์ได้ในภายหลัง:
อุปกรณ์สารทำความเย็นถูกซื้อเพื่อการผลิตเป็นเวลาหลายปี ดังนั้นการสนับสนุนเบื้องหลังเครื่องจึงมีความสำคัญเท่ากับข้อมูลจำเพาะ ทุกสถานีจะมาพร้อมกับใบรับรองการสอบเทียบและบันทึกการทดสอบที่จัดทำเอกสารของช่องแรงดันและสุญญากาศ ซึ่งเป็นจุดเริ่มต้นสำหรับการตรวจสอบย้อนกลับในภายหลัง
| รายการสนับสนุน | สิ่งที่จัดให้มี |
|---|---|
| การรับประกัน | สิบสองเดือนสำหรับคอนโทรลเลอร์ โหลดเซลล์ เครื่องส่งแรงดัน และเซ็นเซอร์สุญญากาศ สามารถขยายได้ถึงยี่สิบสี่เดือนตามคำขอ |
| การทดสอบการทำงาน | การสนับสนุนการทดสอบการทำงานระยะไกลผ่านวิดีโอคอลระหว่างการติดตั้งครั้งแรก พร้อมรายการตรวจสอบเป็นลายลักษณ์อักษรสำหรับช่างเทคนิคสายการผลิต |
| อะไหล่ | รายการอะไหล่ที่แนะนำและชุดวัสดุสิ้นเปลือง (ท่อ ข้อต่อเร็ว ตัวกรอง) ที่เสนอในขั้นตอนการสั่งซื้อ เพื่อให้สายการผลิตไม่เคยต้องรออะไหล่ |
| การสอบเทียบ | บริการสอบเทียบและตรวจสอบประจำปีสำหรับช่องน้ำหนัก แรงดัน และสุญญากาศ พร้อมใบรับรองสำหรับไฟล์คุณภาพของลูกค้า |
| เอกสารประกอบ | คู่มือการใช้งานภาษาอังกฤษ แผนภาพการเดินสายไฟ และรายการที่อยู่ PLC ที่จัดส่งพร้อมกับทุกเครื่อง ไม่ใช่ตามคำขอเท่านั้น |
| บริการ ณ สถานที่ | วิศวกรเข้าเยี่ยมชมเพื่อการติดตั้ง การฝึกอบรม และการสร้างสูตร สามารถใช้ได้เป็นทางเลือกสำหรับโครงการที่มีหลายสถานี |
| การสนับสนุนด้านวิศวกรรม | คำถามทางเทคนิคจะได้รับคำตอบจากทีมวิศวกรรมที่สร้างเครื่อง โดยปกติภายในหนึ่งวันทำการ |
การกำหนดค่ามาตรฐานครอบคลุม R134a, R410A, R32, R290 และ R404A เนื่องจากสูตรจะเก็บน้ำหนักเป้าหมายและขีดจำกัดแรงดัน สถานีเดียวกันจึงสามารถรองรับสารทำความเย็นหลายชนิดได้ ตราบใดที่ท่อและข้อต่อถูกกำหนดไว้สำหรับแต่ละชนิด เราจัดหาชุดท่อแยกต่างหากในกรณีที่ต้องแยกการผสมสารทำความเย็น
สำหรับการชาร์จ 20 กรัม ความคลาดเคลื่อนคือ 0.1 กรัม ซึ่งเป็นเหตุผลที่สถานีจะเปลี่ยนไปใช้การเติมละเอียดใกล้กับเป้าหมายแทนที่จะเติมด้วยอัตราการไหลเต็มที่ สำหรับการชาร์จต่ำกว่าประมาณ 10 กรัม เรามักจะแนะนำช่วงเครื่องชั่งที่แตกต่างกัน โปรดแจ้งน้ำหนักการชาร์จที่น้อยที่สุดและมากที่สุดในการผลิตของคุณให้เราทราบ แล้วเราจะยืนยันการกำหนดค่า
การเลือกสูตรทำได้โดยใช้หมายเลข และพารามิเตอร์จะอยู่ภายใต้ระดับรหัสผ่าน ผู้ปฏิบัติงานจะเลือกว่าสูตรใด การเปลี่ยนน้ำหนัก เวลาคงสภาพ หรือขีดจำกัดความแม่นยำต้องใช้ระดับผู้ดูแลระบบ ซึ่งโดยปกติจะจำเป็นเมื่อสถานีเดียวกันถูกใช้สำหรับการผลิตที่ได้รับการรับรอง
ได้ RS485 เป็นมาตรฐาน และมี USB ส่งออกสำหรับบันทึกวงจร หากคุณต้องการการตรวจสอบย้อนกลับระดับ MES พร้อมการสแกนบาร์โค้ดหมายเลขซีเรียลของเครื่อง โปรดแจ้งโปรโตคอลที่สายการผลิตของคุณใช้ แล้วรายการที่อยู่ PLC จะถูกเตรียมไว้สำหรับการรวมระบบ
สถานี ชุดท่อชาร์จพร้อมข้อต่อเร็ว ใบรับรองการสอบเทียบ คู่มือการใช้งานภาษาอังกฤษ แผนภาพการเดินสายไฟ และกล่องไม้อัดสำหรับส่งออก ปั๊มสุญญากาศและกระบอกสารทำความเย็นจะถูกเสนอราคาแยกต่างหาก เว้นแต่จะร้องขอเป็นส่วนหนึ่งของแพ็คเกจ
การสร้างสถานีเดี่ยวมาตรฐานปกติจะจัดส่งภายในสามถึงห้าสัปดาห์หลังจากการอนุมัติตัวแบบ และการกำหนดค่าหลายสถานีหรือแบบกำหนดเองจะได้รับการยืนยันในขั้นตอนการสั่งซื้อ เครื่องจะถูกบรรจุในกล่องไม้อัดสำหรับส่งออก การขนส่งทางทะเลสำหรับสถานีเดี่ยวและการขนส่งทางอากาศสำหรับโครงการเร่งด่วนเป็นเรื่องปกติสำหรับเรา
220 V 50/60 Hz เป็นมาตรฐาน แรงดันไฟฟ้าเฟสเดียวและมาตรฐานปลั๊กอื่นๆ มีให้เลือกตามคำขอ โปรดระบุประเทศและแหล่งจ่ายไฟในโรงงานเมื่อสอบถาม
| แง่มุม | ระบบชาร์จอัตโนมัติ HongCe | ทางเลือกต้นทุนต่ำทั่วไป |
|---|---|---|
| การตรวจสอบความแม่นยำ | การเปรียบเทียบแบบวงปิดของน้ำหนักเป้าหมายและน้ำหนักที่วัดได้ในทุกวงจร พร้อมแสดงค่าเบี่ยงเบนบนหน้าจอ | การชาร์จจะหยุดเมื่อถึงค่าที่อ่านได้จากเครื่องชั่ง ไม่มีการตรวจสอบข้ามและไม่มีบันทึกค่าเบี่ยงเบน |
| ข้อมูลแรงดันและสุญญากาศ | แรงดันและสุญญากาศแสดงผลและบันทึกพร้อมกับน้ำหนัก | มาตรวัดแยก อ่านด้วยตาเปล่า ไม่ได้บันทึก |
| สูตร | สูตรที่เก็บไว้ 100 สูตรพร้อมพารามิเตอร์ที่ป้องกันด้วยรหัสผ่าน | จุดตั้งค่าหนึ่งหรือสองจุดปรับด้วยมือเมื่อเปลี่ยนรุ่น |
| การตรวจสอบย้อนกลับ | บันทึกวงจร RS485 และ USB เหมาะสำหรับการตรวจสอบคุณภาพ | บันทึกด้วยกระดาษในสายการผลิต หรือไม่มีเลย |
| ความสามารถในการทำซ้ำตลอดกะ | การชดเชยน้ำหนักเปล่าและการเลื่อนอัตโนมัติ | การตั้งค่าศูนย์ด้วยตนเอง ดังนั้นน้ำหนักที่แตกต่างกันระหว่างกะแรกและกะสุดท้าย |
| การตรวจสอบการรั่ว | การคงสภาพการลดลงของแรงดันก่อนการชาร์จ วงจรจะหยุดเมื่อเกินขีดจำกัด | ไม่มีการตรวจสอบการรั่วเบื้องต้น สารทำความเย็นจะสูญเสียไปในเครื่องที่ชำรุด |
| เอกสารประกอบ | ใบรับรองการสอบเทียบ แผนภาพการเดินสายไฟ รายการที่อยู่ PLC คู่มือภาษาอังกฤษ | คู่มือเท่านั้น มักไม่มีแบบร่างหลังการสั่งซื้อ |
| การสนับสนุน | ทีมวิศวกรรมที่สร้างเครื่อง รายการอะไหล่ที่สั่งซื้อ บริการสอบเทียบประจำปี | บริษัทการค้า จัดหาอะไหล่เป็นกรณีไป |
| ข้อได้เปรียบ | ความหมายสำหรับโครงการของคุณ |
|---|---|
| ยี่สิบปีในอุปกรณ์สารทำความเย็น | สถานีชาร์จ กู้คืน และทดสอบถูกสร้างขึ้นในโรงงานของเราเองที่กวางโจวตั้งแต่ปี 2003 ดังนั้นตรรกะสูตรจึงมาจากประสบการณ์การผลิต ไม่ใช่จากแคตตาล็อก |
| ผู้ผลิต ไม่ใช่ผู้ค้า | ช่วง สูตร และอินเทอร์เฟซจะถูกเปลี่ยนแปลงเพื่อการผลิตของคุณ แทนที่จะยอมรับตามที่เป็นอยู่ |
| การผลิตที่ได้รับการรับรอง | การผลิต ISO 9001:2015 และเครื่องหมาย CE พร้อมใบรับรองที่จัดส่งพร้อมกับเครื่อง |
| พิสูจน์การส่งออกแล้ว | ประมาณครึ่งหนึ่งของผลผลิตของเราถูกส่งออก และเครื่องจักรได้ถูกนำไปใช้ในสายการผลิตนอกประเทศจีนแล้ว |
| เทคโนโลยีแรงดัน สุญญากาศ และน้ำหนักของเราเอง | การสอบเทียบและวงจรบริการยังคงสั้น เพราะเซ็นเซอร์และตรรกะคอนโทรลเลอร์เป็นของเรา |
| การติดต่อวิศวกรรมโดยตรง | ช่วงการชาร์จ เวลาวงจร และข้อกำหนดอินเทอร์เฟซของคุณจะได้รับการตอบสนองจากผู้ที่ออกแบบสถานี ก่อนและหลังการสั่งซื้อ |
Guangzhou HongCe Equipment Co., Ltd. ได้ออกแบบและสร้างอุปกรณ์ทดสอบและผลิตในกวางโจว ประเทศจีน ตั้งแต่ปี 2003 ประมาณครึ่งหนึ่งของผลผลิตประจำปีของเราถูกส่งออก และเครื่องจักรถูกใช้โดยห้องปฏิบัติการบุคคลที่สาม โรงงานเครื่องใช้ไฟฟ้าและ HVAC และหน่วยงานตรวจสอบที่ทำงานตามมาตรฐาน IEC, UL, GB และ EN สโลแกนของเราแสดงถึงตำแหน่งที่เรายึดมั่นมานานกว่ายี่สิบปี: อุปกรณ์ทดสอบชั้นนำในอุตสาหกรรม ระบบและโซลูชันออนไลน์ขั้นสูง ทั่วโลก
บริษัทได้รับการรับรองมาตรฐาน ISO 9001:2015 และเครื่องจักรที่จัดส่งไปยังตลาดสหภาพยุโรปมีเครื่องหมาย CE การผลิตเชิงกล การประกอบตู้ควบคุม การเขียนโปรแกรม PLC และ HMI การประกอบวงจรสารทำความเย็น และการสอบเทียบขั้นสุดท้าย ทั้งหมดนี้ทำในโรงงานของเราเอง ดังนั้นสถานีจึงสามารถออกแบบให้เข้ากับลำดับการผลิตของลูกค้าได้ แทนที่จะดัดแปลงจากรายการในแคตตาล็อก วิศวกรของเรามีความรู้ด้านสารทำความเย็น แรงดัน และสุญญากาศภายในองค์กร ซึ่งเป็นเหตุผลว่าทำไมคำถามเกี่ยวกับสูตรการชาร์จ ขีดจำกัดการรั่ว หรือการจัดการสารทำความเย็นที่ติดไฟได้ จึงได้รับคำตอบจากผู้ที่สร้างเครื่องจักร
อุปกรณ์สารทำความเย็นส่วนใหญ่ของเราถูกจัดส่งเป็นโครงการมากกว่ารายการในแคตตาล็อก: ช่วงการชาร์จ โครงสร้างสูตร และอินเทอร์เฟซจะได้รับการตกลงกับวิศวกรกระบวนการของลูกค้า จากนั้นจึงสร้างและทดสอบบนแท่นของเราเองก่อนจัดส่ง
ลูกค้าที่เปรียบเทียบเครื่องนี้มักจะมองหาเครื่องต่อไปนี้จากกลุ่มผลิตภัณฑ์อุปกรณ์เติมสารทำความเย็นของเรา:
ส่งประเภทสารทำความเย็น น้ำหนักการชาร์จที่น้อยที่สุดและมากที่สุด เวลาวงจรที่ต้องการ และอินเทอร์เฟซที่คุณต้องการสำหรับสายการผลิตของคุณ แล้ววิศวกรของเราจะยืนยันการกำหนดค่าสถานี แบบร่าง และเวลาในการจัดส่ง
หากคุณยังคงเปรียบเทียบแนวคิดของสถานี ภาพรวมอุปกรณ์เติมสารทำความเย็น แสดงเครื่องจักรที่อยู่ข้างเคียงกับเครื่องนี้ในกลุ่มผลิตภัณฑ์ และคุณสามารถ ติดต่อวิศวกรฝ่ายขายของเรา ได้โดยตรงพร้อมรายละเอียดโครงการของคุณ
