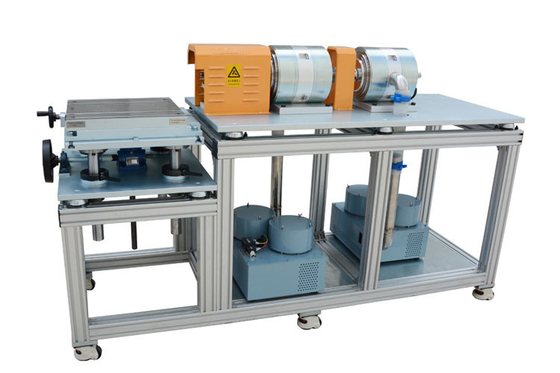

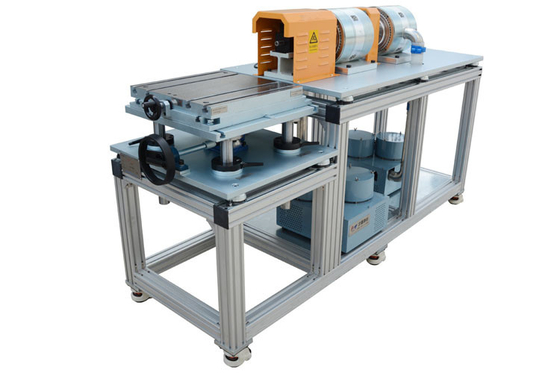

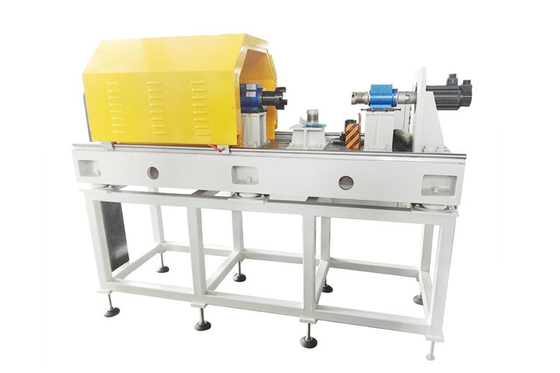

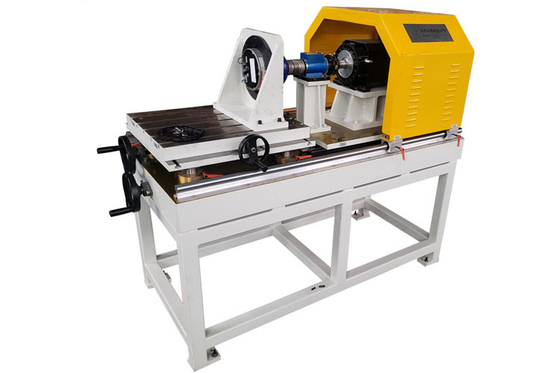

เบนจ์ทดสอบมอเตอร์ความเร็วสูงและพลังงานสูง สําหรับอุปกรณ์ทดสอบผลงานมอเตอร์ สถานีเดียว

แท่นทดสอบมอเตอร์ความเร็วสูงและกำลังสูงสำหรับอุปกรณ์ทดสอบประสิทธิภาพมอเตอร์แบบสถานีเดียว

แนะนำแท่นทดสอบมอเตอร์:

แท่นทดสอบมอเตอร์ความเร็วสูงและกำลังสูง (ระบบทดสอบ) สามารถใช้ในการใช้งานมอเตอร์ความเร็วสูงต่างๆ เช่น มอเตอร์ขับเคลื่อนรถยนต์พลังงานใหม่ มอเตอร์คอมเพรสเซอร์อากาศความเร็วสูง และมอเตอร์แม่เหล็กยกความเร็วสูง แพลตฟอร์มการติดตั้งสามารถออกแบบตามมอเตอร์ที่จะทดสอบ และสามารถเลือกรุ่นโครงสร้างการติดตั้งหน้าแปลนปลาย หรือโครงสร้างการติดตั้งฐาน

แท่นทดสอบมอเตอร์ส่วนใหญ่ใช้ในการทดสอบแรงดันไฟฟ้าอินพุต กระแสไฟฟ้าอินพุต (AC/DC) กำลังไฟฟ้าอินพุต ตัวประกอบกำลัง (AC) ของมอเตอร์ แรงบิดเอาต์พุต (แรงบิดพิกัด แรงบิดค้าง แรงบิดสตาร์ท แรงบิดสูงสุด ฯลฯ) ความเร็วเอาต์พุต กำลังเชิงกลเอาต์พุต ประสิทธิภาพ อุณหภูมิที่เพิ่มขึ้น การสั่นสะเทือน เสียงรบกวน และอื่นๆ สามารถทำการทดสอบประเภทและการทดสอบจากโรงงานเพื่อประเมินประสิทธิภาพโดยรวมของมอเตอร์ และให้พื้นฐานพารามิเตอร์ที่แม่นยำสำหรับการวิจัยและพัฒนา การผลิต การบำรุงรักษา และการใช้งานภาคสนามของมอเตอร์ แท่นทดสอบประสิทธิภาพโดยรวมของมอเตอร์สามารถทดสอบมอเตอร์แบบอะซิงโครนัส มอเตอร์แบบซิงโครนัส มอเตอร์แม่เหล็กถาวร มอเตอร์ AC มอเตอร์ DC มอเตอร์พลังงานใหม่ และอื่นๆ

ส่วนประกอบหลัก ของระบบทดสอบมอเตอร์:

แท่นทดสอบมอเตอร์ส่วนใหญ่ประกอบด้วยไดนาโมมิเตอร์ ระบบควบคุม ระบบวัดพารามิเตอร์ไฟฟ้า โครงสร้างเชิงกล และซอฟต์แวร์ตรวจสอบ

รายการทดสอบหลักของแท่นทดสอบมอเตอร์:

การทดสอบคุณลักษณะกำลังและแรงบิดของมอเตอร์พร้อมตัวควบคุม

การทดสอบอุณหภูมิที่เพิ่มขึ้นของมอเตอร์พร้อมตัวควบคุม

การทดสอบมอเตอร์พร้อมตัวควบคุมแบบโรเตอร์ค้าง

การทดสอบการตรวจสอบการพัฒนากลยุทธ์การควบคุมของตัวควบคุมมอเตอร์

การทดสอบความเร็วสูงสุดของมอเตอร์พร้อมตัวควบคุม

การทดสอบการป้อนกลับพลังงานจากการเบรกแบบสร้างพลังงานของมอเตอร์พร้อมตัวควบคุม

การทดสอบคุณลักษณะภายนอกของมอเตอร์

การทดสอบการพัฒนาและการปรับให้เหมาะสมของระบบส่งกำลังมอเตอร์และตัวควบคุม

การทดสอบประสิทธิภาพและการสอบเทียบระบบส่งกำลังมอเตอร์และตัวควบคุม

การทดสอบแผนที่ประสิทธิภาพ

การทดสอบการตอบสนองแบบเร่ง

การทดสอบการตอบสนองแรงบิด

การทดสอบความทนทานของการโหลดแบบวงจรคงที่

พารามิเตอร์ของแท่นทดสอบมอเตอร์:

ข้อมูลบริษัท:

ฐานการผลิตของ Guangzhou HongCe Equipment Co., Ltd ตั้งอยู่ในเมือง Foshan Sanshan New Town ติดกับสถานีรถไฟกวางโจวใต้ เราเชี่ยวชาญในด้านอุปกรณ์ทดสอบประสิทธิภาพพลังงาน, อุปกรณ์ทดสอบประสิทธิภาพ, อุปกรณ์ทดสอบ IP, อุปกรณ์ทดสอบเครื่องใช้ในบ้าน, อุปกรณ์ทดสอบการติดไฟ, อุปกรณ์ทดสอบการรั่วไหลของฮีเลียม, อุปกรณ์ทดสอบสายเคเบิล, อุปกรณ์ทดสอบแบตเตอรี่และโซลูชันการกำหนดค่าห้องปฏิบัติการที่สมบูรณ์ และได้สร้างความสัมพันธ์ที่ดีกับลูกค้าองค์กรวัดผลและรับรองทั้งในและต่างประเทศ แผนกห้องปฏิบัติการ และสถาบันวิจัยและพัฒนา รวมถึง TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek และองค์กรที่มีชื่อเสียงอื่นๆ

ในฐานะองค์กรเทคโนโลยีขั้นสูง เรามุ่งมั่นที่จะมอบเครื่องมือและโซลูชันคุณภาพสูงให้กับลูกค้า โดยอาศัยเทคโนโลยีอุปกรณ์ขั้นสูงและคุณภาพผลิตภัณฑ์ที่ยอดเยี่ยม ผลิตภัณฑ์ของเราครอบคลุมระบบทดสอบประสิทธิภาพพลังงานและระบบทดสอบประสิทธิภาพสำหรับเครื่องใช้ในบ้าน โดยมีเป้าหมายเพื่อช่วยให้ลูกค้าประเมินและปรับปรุงประสิทธิภาพพลังงานและประสิทธิภาพของผลิตภัณฑ์ของตน ในขณะเดียวกัน เรายังให้บริการก่อสร้างห้องปฏิบัติการแบบครบวงจรเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา

เรามีทีมวิจัยและพัฒนาที่เป็นมืออาชีพซึ่งทุ่มเทให้กับการสร้างสรรค์นวัตกรรมทางเทคโนโลยีและการปรับปรุงผลิตภัณฑ์ ด้วยการวิจัยและพัฒนาอย่างต่อเนื่อง เราจึงนำเสนอผลิตภัณฑ์ใหม่ๆ ที่ตรงตามความต้องการของตลาดอย่างต่อเนื่อง และรับประกันความเสถียรและความน่าเชื่อถือของผลิตภัณฑ์ของเรา

Guangzhou HongCe Equipment Co., Ltd ยึดมั่นในหลักการ "ลูกค้าต้องมาก่อน คุณภาพต้องมาก่อน" และมุ่งมั่นสู่ความเป็นเลิศอย่างต่อเนื่อง เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงและบริการระดับมืออาชีพแก่ลูกค้าของเรา เพื่อช่วยให้พวกเขาประสบความสำเร็จในตลาดที่มีการแข่งขันสูง

ขอขอบคุณสำหรับความสนใจใน Guangzhou HongCe Equipment Co., Ltd และเราหวังเป็นอย่างยิ่งว่าจะได้สร้างความร่วมมือระยะยาวกับคุณเพื่อพัฒนาและสร้างอนาคตร่วมกันให้ดียิ่งขึ้น

คำถามที่พบบ่อย

1. ความสามารถในการทดสอบหลักของแท่นทดสอบมอเตอร์ความเร็วสูง กำลังสูง "แบบสถานีเดียว" นี้คืออะไร? สามารถรองรับช่วงกำลังและความเร็วรอบได้เท่าใด?
คำตอบ: แท่นทดสอบนี้ออกแบบมาโดยเฉพาะสำหรับการตรวจสอบประสิทธิภาพของมอเตอร์ความเร็วสูง กำลังสูง ตามข้อกำหนดทางเทคนิคทั่วไปของอุปกรณ์ที่คล้ายคลึงกันในอุตสาหกรรม ความสามารถในการทดสอบครอบคลุมช่วงกว้าง:

กำลังและแรงบิด: รองรับการทดสอบมอเตอร์ที่มีกำลังตั้งแต่ 100 กิโลวัตต์ ถึง 2,000 กิโลวัตต์ (หรือสูงกว่า) พร้อมความสามารถแรงบิดต่อเนื่องเกิน 500 นิวตันเมตร

ช่วงความเร็วรอบ: เพื่อให้สอดคล้องกับแนวโน้มการพัฒนาของมอเตอร์ความเร็วสูง ความเร็วสูงสุดโดยทั่วไปจะถึง 20,000 ถึง 50,000 รอบต่อนาที ซึ่งตรงตามข้อกำหนดการทดสอบสำหรับมอเตอร์ขับเคลื่อนรถยนต์พลังงานใหม่ มอเตอร์คอมเพรสเซอร์อากาศความเร็วสูง และมอเตอร์การบินและอวกาศพิเศษ

แรงดันไฟฟ้าและกระแสไฟฟ้า: ระบบรองรับแรงดันไฟฟ้าสูงสุด 1,200 โวลต์ และกระแสไฟฟ้าสูงสุด 1,200 แอมแปร์ ซึ่งรองรับข้อกำหนดแรงดันไฟฟ้าสูง กระแสไฟฟ้าสูงของการทดสอบมอเตอร์สมัยใหม่

2. แท่นทดสอบนี้สามารถทำการทดสอบเฉพาะเจาะจงใดบ้าง? ปฏิบัติตามมาตรฐานการทดสอบหลักใดบ้าง?
คำตอบ: แท่นทดสอบนี้เป็นระบบประเมินประสิทธิภาพที่ครอบคลุม ซึ่งสามารถดำเนินการทดสอบหลักที่จำเป็นสำหรับการทดสอบประเภทมอเตอร์และการทดสอบการยอมรับจากโรงงาน

ฟังก์ชันการทดสอบหลัก: รวมถึงการทำแผนที่ประสิทธิภาพและการสูญเสีย การทดสอบอุณหภูมิที่เพิ่มขึ้น การทดสอบคุณลักษณะโหลด การทดสอบความสามารถในการโอเวอร์โหลด การทดสอบโรเตอร์ค้าง และการทดสอบคุณลักษณะการตอบสนองแบบไดนามิก (เช่น การตอบสนองแบบขั้นบันไดของแรงบิด/ความเร็ว) ระบบมีขีดความสามารถในการทำงานสี่ควอดแรนท์ ทำให้สามารถจำลองทั้งสถานะการขับเคลื่อนและสถานะการสร้างพลังงานภายใต้สภาวะการทำงานต่างๆ

การปฏิบัติตามมาตรฐาน: ขั้นตอนการทดสอบและข้อกำหนดความแม่นยำเป็นไปตามมาตรฐานหลักทั้งในประเทศและต่างประเทศอย่างเคร่งครัด เช่น ชุด IEC 60034, IEEE 112 และมาตรฐานแห่งชาติของจีน GB/T 1032 (วิธีการทดสอบมอเตอร์เหนี่ยวนำสามเฟส) และ GB/T 22669 (วิธีการทดสอบมอเตอร์ซิงโครนัสแม่เหล็กถาวรสามเฟส)

3. การออกแบบ "สถานีเดียว" คืออะไร? ความสำคัญของการออกแบบนี้สำหรับการทดสอบคืออะไร?
คำตอบ: "สถานีเดียว" หมายความว่าแท่นทดสอบรองรับการติดตั้งและทดสอบมอเตอร์เพียงเครื่องเดียวในแต่ละครั้ง ซึ่งแตกต่างจากอุปกรณ์ทดสอบสายการผลิตแบบหลายสถานีที่ออกแบบมาสำหรับการทดสอบแบบขนาน การออกแบบนี้มีวัตถุประสงค์หลักสำหรับระยะการวิจัยและพัฒนา การตรวจสอบ และการสอบเทียบประสิทธิภาพ

ความสำคัญและข้อดี: การออกแบบสถานีเดียวช่วยให้โครงสร้างแท่นทดสอบมีความซับซ้อนและทรงพลังยิ่งขึ้น ให้ความแม่นยำในการควบคุมที่ยอดเยี่ยม (เช่น ความแม่นยำในการควบคุมแรงบิดที่ ±0.3% FS) และความแม่นยำในการวัด (เช่น ความแม่นยำในการวัดแรงบิดที่ ±0.2% FS) ช่วยให้นักวิศวกรสามารถทำการวิเคราะห์มอเตอร์เชิงลึก ดำเนินการตามลำดับการทดสอบที่กำหนดเองที่ซับซ้อน และรวมฟังก์ชันขั้นสูง เช่น การจำลองสภาพแวดล้อม (อุณหภูมิ ความชื้น การสั่นสะเทือน) ซึ่งเป็นความสามารถที่อุปกรณ์ทดสอบสายการผลิตจำนวนมากไม่สามารถเทียบได้

4. ระบบบรรลุการเก็บข้อมูลและการควบคุมความแม่นยำสูงได้อย่างไร? ระบบย่อยหลักคืออะไร?
คำตอบ: ความแม่นยำสูงเกิดจากสถาปัตยกรรมระบบแบบโมดูลาร์ประสิทธิภาพสูง แท่นทดสอบที่สมบูรณ์โดยทั่วไปจะรวมระบบย่อยหลักดังต่อไปนี้:

ไดนาโมมิเตอร์และการจำลองโหลด: หัวใจหลักคือไดนาโมมิเตอร์ที่ควบคุมโดยไดรฟ์ความถี่แปรผันสี่ควอดแรนท์ (VFD) ซึ่งสามารถจำลองสภาวะโหลดใดๆ ได้อย่างแม่นยำตั้งแต่ความเร็วเป็นศูนย์ถึงความเร็วสูงสุด

ระบบวัดความแม่นยำสูง: รวมเครื่องวิเคราะห์กำลัง (เช่น ซีรีส์ WT3000, คลาสความแม่นยำ 0.1) เซ็นเซอร์แรงบิดแบนด์วิดท์สูง (เช่น ซีรีส์ HBM T40, ความแม่นยำ ±0.1%) และเซ็นเซอร์ความเร็ว เพื่อให้แน่ใจว่าสามารถติดตามพารามิเตอร์ทางไฟฟ้าและเชิงกลได้อย่างแม่นยำ

แพลตฟอร์มการควบคุมแบบเรียลไทม์และการเก็บข้อมูล: ระบบควบคุมที่ใช้ DSP หรือคอมพิวเตอร์อุตสาหกรรม ร่วมกับซอฟต์แวร์ทดสอบระดับมืออาชีพ เช่น LabVIEW ช่วยให้สามารถรีเฟรชอัตราการวัดแรงบิดได้เกิน 1 kHz รวมถึงการควบคุมกระบวนการทดสอบอัตโนมัติ และการเก็บข้อมูลและการวิเคราะห์แบบซิงโครไนซ์

5. แท่นทดสอบนี้สามารถจำลองสภาพแวดล้อมการทำงานจริงของมอเตอร์ได้หรือไม่? รองรับการขยายฟังก์ชันเพิ่มเติมใดบ้าง?
คำตอบ: ใช่ เพื่อประเมินประสิทธิภาพและความน่าเชื่อถือของมอเตอร์ภายใต้สภาวะการทำงานจริงได้อย่างแม่นยำ แท่นทดสอบรองรับตัวเลือกการจำลองสภาพแวดล้อมและการขยายฟังก์ชันที่หลากหลาย รวมถึง:

การจำลองสภาพแวดล้อมทางไฟฟ้า: รวมเครื่องจำลองแบตเตอรี่หรือแหล่งจ่ายไฟ DC แบบสองทิศทางเพื่อจำลองลักษณะการชาร์จ/คายประจุของแบตเตอรี่ประเภทต่างๆ (เช่น LFP และลิเธียมไตรภาค) ทำให้สามารถทดสอบระบบขับเคลื่อนด้วยโหลดจริงสำหรับรถยนต์พลังงานใหม่ การจำลองสภาพอากาศและสิ่งแวดล้อม: พร้อมกับห้องสิ่งแวดล้อมอุณหภูมิสูง/ต่ำเสริม ระบบช่วยให้สามารถทดสอบมอเตอร์และตัวควบคุมในอุณหภูมิสุดขั้วในช่วง -45°C ถึง +120°C รวมถึงการจำลองสภาวะการเสื่อมสภาพ เช่น การหมุนเวียนอุณหภูมิ-ความชื้น และการช็อกด้วยความร้อน

การตรวจสอบการสั่นสะเทือนและความน่าเชื่อถือ: ระบบรองรับความสามารถในการตรวจสอบและวิเคราะห์การสั่นสะเทือนแบบออนไลน์ที่ปรับขนาดได้ ทำให้สามารถตรวจจับลักษณะความผิดปกติในระยะเริ่มต้นของส่วนประกอบที่สำคัญ เช่น แบริ่งและเฟืองแบบเรียลไทม์ และประเมินอายุการใช้งานของส่วนประกอบเหล่านั้น
