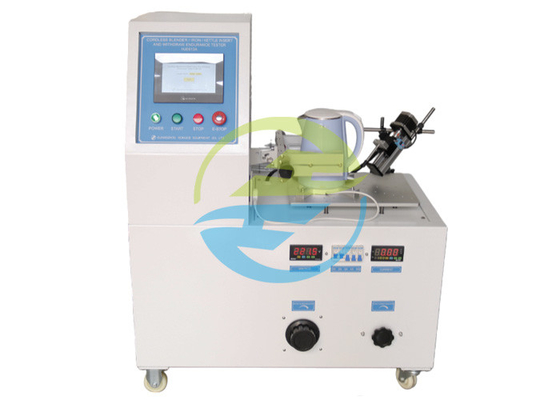

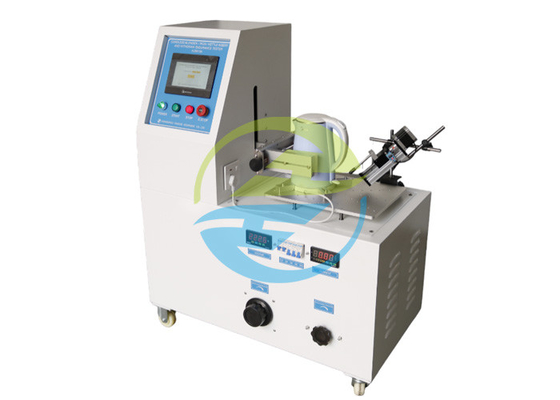

สถานีเดียว อุปกรณ์การทดสอบอุปกรณ์ใช้ในครัวเรือน กระบี่ทดสอบถอน ด้วยกระแสไฟออก 15A

อุปกรณ์ทดสอบเครื่องใช้ในบ้าน กาต้มน้ำ การทดสอบการถอดออกด้วยกระแสไฟออก 15A

มาตรฐานอุปกรณ์ทดสอบเครื่องใช้ในบ้าน:

IEC 60335-2-15 เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน – ความปลอดภัย – ส่วนที่ 2-15: ข้อกำหนดเฉพาะสำหรับเครื่องใช้ในการให้ความร้อนของเหลว ข้อ 22.103;

IEC 60335-2-14 เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน – ความปลอดภัย – ส่วนที่ 2-14: ข้อกำหนดเฉพาะสำหรับเครื่องครัว ข้อ 22.103;

IEC 60335-2-3 เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน – ความปลอดภัย – ส่วนที่ 2-3: ข้อกำหนดเฉพาะสำหรับเตารีดไฟฟ้า ข้อ 22.105;

คุณสมบัติของอุปกรณ์ทดสอบเครื่องใช้ในบ้าน:

ข้อต่อของกาต้มน้ำไร้สายจะต้องถูกสร้างขึ้นเพื่อทนต่อแรงเค้นที่เกิดขึ้นระหว่างการใช้งานปกติ

ขาปลั๊กไฟทั้งสองของกาต้มน้ำจะถูกเชื่อมต่อเข้าด้วยกัน และโหลดตัวต้านทานภายนอกจะถูกต่ออนุกรมกับแหล่งจ่าย โหลดภายนอกจะทำให้กระแสไฟเท่ากับ 1.1 เท่าของกระแสไฟที่กำหนด

กาต้มน้ำจะถูกวางบนฐานและถอดออก 10,000 ครั้ง ด้วยอัตราประมาณ 10 ครั้งต่อนาที การทดสอบจะดำเนินต่อไปอีก 10,000 ครั้งโดยไม่มีกระแสไฟไหล

การทดสอบจะดำเนินการโดยไม่มีกระแสไฟไหล หากหน้าสัมผัสไม่สามารถเชื่อมต่อหรือตัดวงจรขณะมีโหลดได้

พารามิเตอร์ของอุปกรณ์ทดสอบการถอดกาต้มน้ำ:

คำถามที่พบบ่อย

1. วัตถุประสงค์หลักของ "อุปกรณ์ทดสอบเครื่องใช้ในบ้านแบบสถานีเดียว" นี้คืออะไร และผลิตภัณฑ์ใดบ้างที่ออกแบบมาเพื่อทดสอบ?
คำตอบ: วัตถุประสงค์หลักของอุปกรณ์ทดสอบเครื่องใช้ในบ้านแบบสถานีเดียวนี้ (รุ่น HJ0613A) คือการทำการทดสอบความทนทานของการเสียบ/ถอดปลั๊กสำหรับกาต้มน้ำไฟฟ้า โดยเฉพาะอย่างยิ่ง ตามข้อ 22.103 ของมาตรฐาน IEC 60335-2-15 อุปกรณ์นี้จะตรวจสอบความสามารถของข้อต่อกำลังของกาต้มน้ำไฟฟ้าไร้สายในการทนต่อแรงเค้นจากการเสียบและถอดออกซ้ำๆ ระหว่างการใช้งานปกติ แม้ว่าตัวอย่างทดสอบหลักจะเป็นกาต้มน้ำไฟฟ้าไร้สาย แต่อุปกรณ์นี้ยังเหมาะสำหรับการทดสอบเครื่องใช้ในการให้ความร้อนของเหลวหรือเครื่องครัวที่คล้ายกัน เช่น เครื่องปั่นไร้สาย และเตารีดไร้สาย โดยการจำลองการเสียบและถอดปลั๊กซ้ำๆ ในการใช้งานประจำวัน อุปกรณ์นี้จะประเมินความน่าเชื่อถือในระยะยาวของอินเทอร์เฟซการเชื่อมต่อกำลังของเครื่องใช้อย่างมีประสิทธิภาพ

2. อุปกรณ์มีคุณสมบัติกระแสไฟออก 15A บทบาทเฉพาะของพารามิเตอร์นี้ในกระบวนการทดสอบคืออะไร?
คำตอบ: อุปกรณ์นี้มีระบบโหลดในตัวที่สามารถทำงานได้ในช่วง 0-250V และ 0-15A คุณสมบัติกระแสไฟออก 15A เป็นข้อกำหนดทางเทคนิคที่สำคัญ ในระหว่างการทดสอบ พารามิเตอร์นี้ช่วยให้สามารถทำการทดสอบการเสียบ/ถอดปลั๊ก "ภายใต้ภาระ" ตามข้อกำหนดของ IEC 60335-2-15 การทดสอบเกี่ยวข้องกับการลัดวงจรขาปลั๊กไฟทั้งสองของกาต้มน้ำ และต่อโหลดตัวต้านทานภายนอกแบบอนุกรมเพื่อให้แน่ใจว่ากระแสไฟทดสอบถึง 1.1 เท่าของกระแสไฟที่กำหนด ความสามารถของกระแสไฟ 15A ช่วยให้มั่นใจได้ว่าอุปกรณ์สามารถรองรับช่วงกระแสไฟที่กำหนดของกาต้มน้ำทั่วไป ทำให้สามารถตรวจจับปัญหาที่อาจเกิดขึ้น เช่น หน้าสัมผัสไม่ดี หรือความร้อนผิดปกติ ในขณะที่จำลองการทำงานขณะมีไฟจริง นอกจากนี้ยังกำหนดการปฏิบัติตามข้อกำหนดของตัวอย่างโดยอัตโนมัติโดยการตรวจสอบกระแสไฟนำไฟฟ้า

3. การออกแบบ "สถานีเดียว" ของอุปกรณ์นี้หมายถึงอะไร และข้อกำหนดทางเทคนิคหลักคืออะไร?
คำตอบ: การออกแบบ "สถานีเดียว" หมายความว่าอุปกรณ์ทดสอบรองรับและทดสอบตัวอย่างเพียงครั้งละหนึ่งตัว การออกแบบนี้ได้รับการปรับให้เหมาะสมสำหรับสถานการณ์การทดสอบประเภทในห้องปฏิบัติการและการตรวจสอบ R&D ทำให้สามารถวิเคราะห์ความทนทานของตัวอย่างแต่ละตัวได้อย่างละเอียดและควบคุมได้ ข้อกำหนดทางเทคนิคที่สำคัญ ได้แก่:

ความเร็วในการเสียบ/ถอดปลั๊ก: 0-30 รอบ/นาที (ปรับได้)

ระยะชักในการเสียบ/ถอดปลั๊ก: 0-100 มม. (ตั้งค่าล่วงหน้าผ่านหน้าจอสัมผัส) รอบการทดสอบ: 0-999,999 (ตั้งค่าล่วงหน้าได้) สามารถทำการทดสอบภายใต้ภาระ 10,000 รอบ และการทดสอบโดยไม่มีภาระตามมาอีก 10,000 รอบตามมาตรฐาน

วิธีการควบคุม: การควบคุมด้วย PLC พร้อมอินเทอร์เฟซหน้าจอสัมผัสสำหรับการตั้งค่าพารามิเตอร์ การทำงานอัตโนมัติ และการตรวจสอบข้อมูล

4. อุปกรณ์นี้ออกแบบตามมาตรฐานใดบ้าง? ความสำคัญของสิ่งนี้สำหรับการทดสอบคืออะไร?
คำตอบ: อุปกรณ์นี้ได้รับการออกแบบและผลิตตามมาตรฐานความปลอดภัยสากล IEC หลายฉบับอย่างเคร่งครัด เพื่อให้มั่นใจในความน่าเชื่อถือ ความสามารถในการเปรียบเทียบ และการปฏิบัติตามผลการทดสอบ มาตรฐานหลักที่เกี่ยวข้อง ได้แก่:

IEC 60335-2-15 (ข้อกำหนดเฉพาะสำหรับเครื่องใช้ในการให้ความร้อนของเหลว) ข้อ 22.103: พื้นฐานโดยตรงสำหรับการทดสอบความทนทานของการเสียบ/ถอดออกของข้อต่อกาต้มน้ำไฟฟ้าไร้สาย

IEC 60335-2-14 (ข้อกำหนดเฉพาะสำหรับเครื่องครัว) ข้อ 22.103: ใช้ได้กับเครื่องใช้ที่คล้ายกัน เช่น เครื่องปั่นไร้สาย

IEC 60335-2-3 (ข้อกำหนดเฉพาะสำหรับเตารีดไฟฟ้า) ข้อ 22.105: ใช้ได้กับการทดสอบที่คล้ายกันสำหรับเตารีดไฟฟ้าไร้สาย
การปฏิบัติตามมาตรฐานเหล่านี้ช่วยให้มั่นใจได้ว่าวิธีการทดสอบ เงื่อนไขโหลด และเกณฑ์การผ่าน/ไม่ผ่าน สอดคล้องกับข้อกำหนดการรับรองความปลอดภัยที่เป็นที่ยอมรับในระดับสากลสำหรับเครื่องใช้ในครัวเรือน (เช่น CB, CE และ CCC) ทำให้อุปกรณ์นี้เป็นเครื่องมือสำคัญในการรับรองการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์เมื่อเข้าสู่ตลาดเป้าหมาย

5. อุปกรณ์กำหนดสถานะผ่าน/ไม่ผ่านอย่างไร? การจัดการข้อมูลสะดวกหรือไม่?
คำตอบ: อุปกรณ์นี้ใช้ระบบอัจฉริยะในตัวเพื่อทำการประเมินสถานะผ่าน/ไม่ผ่านและการจัดการข้อมูลอัตโนมัติ:

การประเมินอัตโนมัติ: อุปกรณ์ใช้ฟังก์ชันตรวจจับกระแสในตัวเพื่อตรวจสอบความต่อเนื่องของวงจรของตัวอย่างแบบเรียลไทม์ ในระหว่างรอบการเสียบ/ถอดออก หากเกิดวงจรเปิดหรือหน้าสัมผัสไม่ดี ทำให้กระแสไฟขัดจังหวะผิดปกติ ระบบจะแจ้งเตือนตัวอย่างว่าไม่ผ่านโดยอัตโนมัติและบันทึกข้อมูลข้อผิดพลาด

การจัดการข้อมูล: ใช้วิธีการควบคุมอัจฉริยะ PLC และ HMI แบบหน้าจอสัมผัส รองรับการแสดงจำนวนรอบ (0-999,999) พารามิเตอร์การทดสอบทั้งหมด (เช่น ความเร็ว ระยะชัก และจำนวนรอบ) และข้อมูลการทำงานสามารถตั้งค่าและดูได้ผ่านหน้าจอ การกำหนดค่าบางอย่างรองรับการส่งออกข้อมูลผ่านอินเทอร์เฟซ เช่น USB ช่วยอำนวยความสะดวกในการสร้างรายงานการทดสอบและการตรวจสอบย้อนกลับคุณภาพ
