| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HongCe |
| ได้รับการรับรอง: | Calibration certificate(cost additional) |
| หมายเลขรุ่น: | HT-I09 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องอลูมิเนียม |
| เวลาการส่งมอบ: | 5 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
| ชื่อผลิตภัณฑ์: | ทดสอบพิน | การรับประกัน: | 1 ปี |
|---|---|---|---|
| มาตรฐาน: | IEC61032, IEC60065 และอื่น ๆ | วัสดุ: | ไนลอนและสแตนเลส |
| ความยาวของด้ามจับ: | 20 | ความยาวของขาโลหะ: | 15 (0, -0.1) |
| เส้นผ่านศูนย์กลางของแผ่นกั้น: | Ф25±0.2 | ความหนาของแผ่นกั้น: | 4 |
| แสงสูง: | IEC 60065 ขาทดสอบ,ขาทดสอบความยาว 15 มม. |
||
IEC60065 ขาทดสอบสำหรับอุปกรณ์เทคโนโลยีสารสนเทศ ความยาวขา 15 มม. ความยาวด้าม 20 มม.
IEC60065 ข้อ 9.1.1
สำหรับโครงสร้าง CLASS II หัววัดทดสอบ 13 ของ IEC 61032 ต้องไม่สัมผัสชิ้นส่วนที่มีอันตรายเมื่อใช้งานด้วยแรง 3 N ± 0,3 N ในทุกตำแหน่งที่เป็นไปได้
ไม่ใช้โพรบทดสอบกับเต้ารับ ขั้วต่อที่ให้ไฟ MAINS ตัวยึดฟิวส์ และอื่นๆ
ข้อกำหนดข้างต้นในการพิจารณาว่าชิ้นส่วน HAZARDOUS LIVE สามารถเข้าถึงได้หรือไม่ ใช้เฉพาะกับแรงดันไฟฟ้า HAZARDOUS LIVE ที่ไม่เกิน 1,000 V ac หรือ 1 500 V dc สำหรับแรงดันไฟฟ้าที่สูงขึ้น จะต้องมี CLEARANCE ระหว่างส่วนที่แรงดันไฟฟ้า HAZARDOUS LIVE กับนิ้วทดสอบหรือ ขาทดสอบตามข้อ 1 3.1 .1 สำหรับฉนวนพื้นฐาน (ดูรูปที่ 3)
มาตรฐาน:
เป็นไปตาม IEC 60065 ข้อ 9.1.1.2, IEC61032 รูปที่ 9 หัววัดทดสอบ 13, IEC60950-1 รูปที่ 2B, IEC60335ทดสอบนิ้ว Probe
แอปพลิเคชัน:
หมุดนี้มีจุดประสงค์เพื่อตรวจสอบการป้องกันการเข้าถึงชิ้นส่วนที่มีไฟฟ้าอันตรายในอุปกรณ์คลาส 0 และอุปกรณ์คลาส II
ตัวอย่างทดสอบ:
ชิ้นส่วนที่มีชีวิตหรือชิ้นส่วนกลไกที่เข้าถึงได้ง่ายทดสอบนิ้ว Probe
ลักษณะเฉพาะ:
สามารถใช้สำหรับการทดสอบการป้องกันเปลือกหุ้มเมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับ (เชื่อมต่อกับไดนาโมมิเตอร์แบบดึงและดัน)
พารามิเตอร์:
| รุ่น/พารามิเตอร์ | HT-I09 |
| ชื่อสินค้า | ขาวัดทดสอบแบบสั้น |
| เส้นผ่านศูนย์กลางปลายหมุดโลหะ | Ф3 (0, -0.05) |
| เส้นผ่านศูนย์กลางหางหมุดโลหะ | Ф4 (0, -0.05) |
| ความยาวของขาโลหะ | 15 (0, -0.1) |
| เส้นผ่านศูนย์กลางของแผ่นกั้น | Ф25±0.2ทดสอบนิ้ว Probe |
| ความหนาของแผ่นกั้น | 4 |
| เส้นผ่านศูนย์กลางด้ามจับ | Ф10 |
| ความยาวของด้ามจับ | 20 |

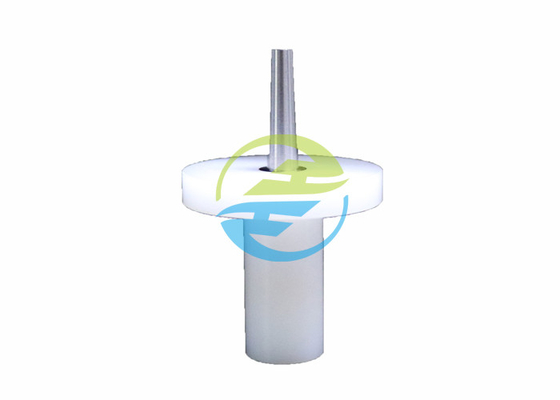

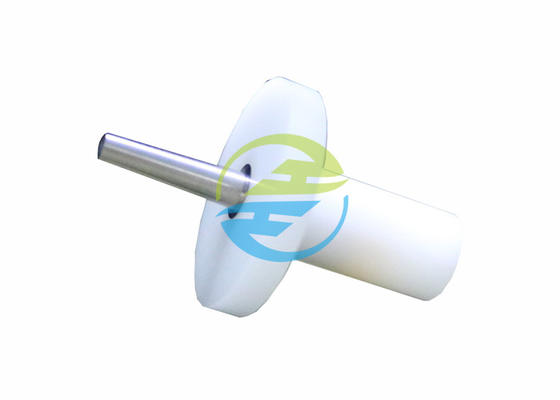

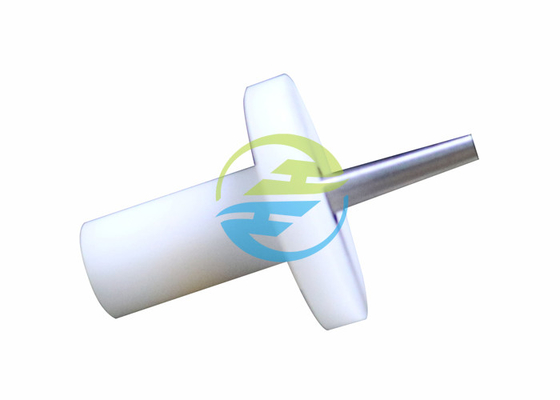

รูปภาพสำหรับอ้างอิง:
