| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HK1503 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด /เดือน |
IEC60669-1 ข้อ 19.3 กล่องโหลดหลอดไฟบัลลาสต์ในตัว, ช่วงมิเตอร์ไฟฟ้า 0-9KW
หลังจากการทดสอบเหล่านี้ จะต้องสามารถสร้างและทำลายสวิตช์ด้วยมือในวงจรทดสอบได้ และตัวอย่างต้องไม่แสดง:
– สึกหรอใช้งานต่อไป;
– ความคลาดเคลื่อนระหว่างตำแหน่งของส่วนกระตุ้นและของหน้าสัมผัสที่เคลื่อนที่ หากมีการระบุตำแหน่งของส่วนกระตุ้นเครื่องทดสอบสวิตช์
- การเสื่อมสภาพของเปลือกหุ้ม ฉนวนบุฉนวน หรือสิ่งกีดขวางจนไม่สามารถใช้งานสวิตช์ต่อไปได้ หรือไม่เป็นไปตามข้อกำหนดของข้อ 10 อีกต่อไป
– การคลายการเชื่อมต่อทางไฟฟ้าหรือทางกล
– การซึมของสารปิดผนึกเครื่องทดสอบสวิตช์
– การกระจัดสัมพัทธ์ของหน้าสัมผัสที่เคลื่อนที่ของสวิตช์ของรูปแบบหมายเลข 2, 3 หรือ 6/2
การแตกหักของสายดึงที่เปลี่ยนได้ซึ่งไม่เกี่ยวข้องกับส่วนที่เข้าสู่สวิตช์ที่ทำงานด้วยสายไฟจะไม่ถือว่าไม่ผ่านการทดสอบ
มาตรฐาน:IEC60669-1:2017 ข้อ 19.3
แอปพลิเคชัน:อุปกรณ์นี้เหมาะสำหรับการทำลายความจุและการทดสอบอายุการใช้งานปกติของสวิตช์คงที่สำหรับบ้านและวัตถุประสงค์ที่คล้ายกัน โดยเฉพาะอย่างยิ่งเหมาะสำหรับสวิตช์หลอดไฟบัลลาสต์ตนเองความเครียดไฟฟ้าและการทดสอบความเครียดความร้อนเมื่อควบคุมวงจร LEDเพื่อตรวจสอบว่าสวิตช์สามารถทนต่อการใช้งานตามปกติ ความเสียหายทางกลหรือความล้าทางไฟฟ้าภายใต้การทำงานปกติหรือไม่ ปรากฏการณ์การยึดเกาะที่สัมผัสได้ หรือปรากฏการณ์การปิดหรือขาดการเชื่อมต่อในระยะยาว เพื่อทดสอบว่าการสึกหรอมากเกินไปหรือผลที่เป็นอันตรายอื่นๆ หรือไม่
ตัวอย่างทดสอบ:สวิตช์ไฟบัลลาสต์ในตัว (SBL)
ลักษณะเฉพาะ:ขนาดประมาณ: กว้าง (800 มม.) * ลึก (800 มม.) * สูง (1800 มม.)กรอบเป็นสีน้ำเงินและแผงด้านข้างเป็นสีขาวอ่อนด้านบนด้านหน้าเป็นแผงควบคุมการทำงานบนตัวควบคุมมีสวิตช์เปิดปิด แรงดันทดสอบผลิตภัณฑ์และเครื่องมือแสดงผลกำลัง สัญญาณเตือน หน้าจอสัมผัส ฯลฯ มีตัวต้านทานและโหลดตัวเก็บประจุรวมกัน คอนแทคเตอร์กระแสสลับ รีเลย์มีขั้วต่ออยู่ใต้กล่องซึ่งเชื่อมต่อกับผลิตภัณฑ์ในเครื่องทดสอบผ่านสายไฟ และจ่ายกระแสไฟขาออกและให้โหลดในกระบวนการตรวจสอบ
อุปกรณ์โหลดได้รับการตั้งค่าล่วงหน้าด้วยเงื่อนไขการโหลดมาตรฐานก่อนจัดส่งตราบใดที่ปรับแรงดันทดสอบเป็น 250V~ ผู้ปฏิบัติงานจะกดปุ่มสวิตช์ด้วยกระแสไฟที่กำหนดเดียวกันกับสวิตช์ที่จะทำการทดสอบ และกำลังไฟฟ้าที่กำหนด รูปคลื่นของแรงกระตุ้น ผมจุดสูงสุดและฉัน2ตรงตามข้อกำหนดที่เกี่ยวข้องของมาตรฐาน
มี 3 สถานีและ 3 สวิตช์สามารถทดสอบได้พร้อมกันเครื่องทดสอบสวิตช์
ด้วยโหมดการวัดแสงและพอร์ตเฉพาะการวัดแสง แผ่นปิด 90 องศาในตัว ง่ายต่อการวัดรูปคลื่นเอาท์พุต Iจุดสูงสุดมูลค่าปัจจุบันและ I2ค่าพลังงาน ตรงตามมาตรฐานสำหรับข้อกำหนดในการวัดอุปกรณ์
อุปกรณ์นี้มีตัวควบคุมแรงดันไฟฟ้า ซึ่งสามารถเข้าถึงแรงดันไฟฟ้า 250V ที่ต้องการโดยการทดสอบสวิตช์โดยไม่ต้องใช้ตัวควบคุมแรงดันไฟฟ้าภายนอก
พารามิเตอร์:
| ไม่. | สิ่งของ | พารามิเตอร์ |
| 1 | แหล่งจ่ายไฟ | เฟสเดียว AC220V±5%/50Hz |
| 2 | เครื่องวัดแรงดันไฟฟ้า | 0 ~ 300V, ความแม่นยำ 0.5, จอแสดงผลดิจิตอล |
| 3 | เครื่องวัดพลังงาน | 0 ~ 9KW, ความแม่นยำ 0.5, จอแสดงผลดิจิตอล |
| 4 | ช่องสัญญาณออก | 3 |
| 5 | แรงดันไฟฟ้าที่ตั้งไว้ล่วงหน้าสวิตช์ | 250V |
| 6 | จัดอันดับปัจจุบัน | 0A, 13A, 16A, 20A ตัวเลือก (สามารถปรับแต่งแรงดันทดสอบและกระแสไฟทดสอบได้) |
| 7 | แรงดันไฟฟ้าขาเข้า | ปรับได้เพื่อให้แน่ใจว่าแรงดันทดสอบคือ 250V |
| 8 | พารามิเตอร์การทำงานทั้งหมดตั้งไว้ที่ 250V~ รวมทั้ง W, Iจุดสูงสุด, ฉัน2t และรูปคลื่นกระแสไหลเข้า | |
| 9 | อุปกรณ์แต่ละตัวมีอุปกรณ์ควบคุมการปิด (หน้าจอสัมผัสเลือกฟังก์ชั่น "การวัด") แต่ละครั้งอยู่ในการนำมุม 90 องศา ฟังก์ชันนี้สามารถใช้สำหรับการสอบเทียบอุปกรณ์เริ่มต้นและการตรวจสอบการวัด | |
| 10 | ด้วยฟังก์ชั่นการป้องกันแบบยาว/ยาว สามารถตั้งค่าเวลาป้องกัน 1 ~ 99S ล่วงหน้า การป้องกันสัญญาณเตือนเมื่อปิดเครื่อง | |
| 11 |
ใช้สภาพแวดล้อม: อุณหภูมิ 5 ~ 40 °C ความชื้นสัมพัทธ์ 20 ~ 90% RH ความดันบรรยากาศ 80 ~ 106kpaไม่มีการสั่นสะเทือนรุนแรง ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ก๊าซกัดกร่อน กระจายความร้อนได้ดี
|
|

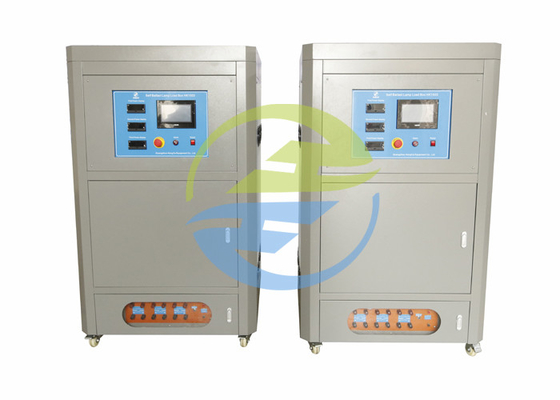

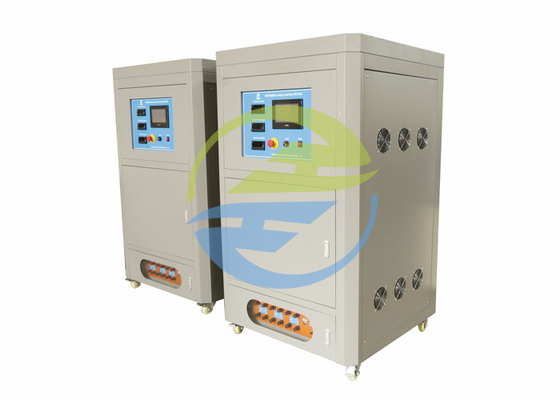

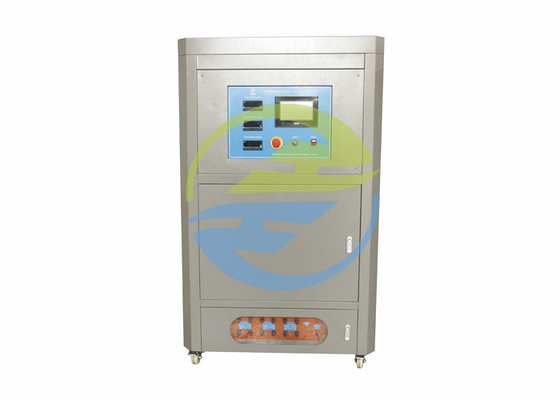

รูปภาพสำหรับอ้างอิง:
