เครื่องมือ IEC60884-1 สำหรับตรวจสอบแรงสูงสุดและต่ำสุดพร้อมกับปลั๊กทดสอบ

เครื่องมือ IEC60884-1 สำหรับตรวจสอบแรงสูงสุดและต่ำสุดพร้อมกับปลั๊กทดสอบ

ชื่อแบรนด์: HongCe
เลขรุ่น: HC9916
MOQ: 1 ชุด
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 30 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Calibration certificate(cost additional)
ปลั๊กทดสอบ:
เหล็กชุบแข็ง
ทดสอบน้ำหนัก:
body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { docu
วิธีการใช้งาน:
โดยคู่มือ
การรับประกัน:
1 ปี
ตัวอย่างทดสอบ:
ซ็อกเก็ต
มาตรฐาน:
IEC60884-1, VDE0620
การทำงาน:
การตรวจสอบกำลังถอน
ทดสอบความหยาบของปลั๊ก:
≤0.8มม.
รายละเอียดการบรรจุ:
ไม้อัด
เน้น:

IEC60884-1 ตัวทดสอบซ็อกเก็ตปลั๊ก

,

รูปที่ 18 ตัวทดสอบซ็อกเก็ตปลั๊ก

,

ตัวทดสอบซ็อกเก็ตปลั๊กแบบแมนนวล

รายละเอียดสินค้า

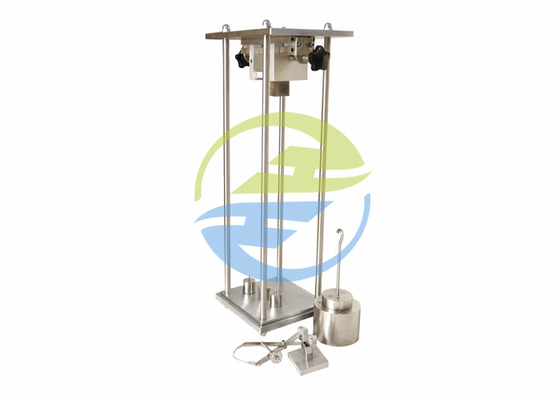

IEC60884-1 เครื่องมือสำหรับตรวจสอบแรงสูงสุดและต่ำสุดพร้อมกับปลั๊กทดสอบ



22 บังคับให้ถอดปลั๊ก
การก่อสร้างอุปกรณ์เสริมจะต้องทำให้ใส่และถอดปลั๊กได้ง่าย และป้องกันไม่ให้ปลั๊กทำงานนอกเต้ารับในการใช้งานตามปกติปลั๊กตัวทดสอบซ็อกเก็ต
สำหรับวัตถุประสงค์ของการทดสอบนี้ หน้าสัมผัสการต่อลงดินแบบยืดหยุ่นโดยไม่คำนึงถึงจำนวนจะถือเป็นขั้วเดียว และหน้าสัมผัสการต่อลงดินที่ไม่ยืดหยุ่น โดยไม่คำนึงถึงหมายเลข จะถือว่าไม่เป็นขั้ว
หมายเหตุ 1 หมุดแข็งที่ใช้สำหรับต่อสายดินเป็นหน้าสัมผัสสายดินที่ไม่ยืดหยุ่น
อุปกรณ์เสริมที่เชื่อมต่อกันได้รับการทดสอบในตำแหน่งปลดล็อค
มีการตรวจสอบการปฏิบัติตามข้อกำหนดดังนี้ปลั๊กตัวทดสอบซ็อกเก็ต
สำหรับเต้ารับ โดย
– การทดสอบเพื่อให้แน่ใจว่าแรงสูงสุดที่จำเป็นในการดึงปลั๊กทดสอบออกจากเต้ารับไม่สูงกว่าแรงที่ระบุในตารางที่ 16 และ
– การทดสอบเพื่อให้แน่ใจว่าแรงขั้นต่ำที่จำเป็นในการดึงเกจขาเดียวออกจาก
ส่วนประกอบหน้าสัมผัสแต่ละตัวไม่ต่ำกว่าแรงที่ระบุในตารางที่ 16 สำหรับปลั๊กที่มีส่วนประกอบหน้าสัมผัสสายดินที่ยืดหยุ่นได้ โดย
– การทดสอบเพื่อให้แน่ใจว่าแรงสูงสุดที่จำเป็นในการดึงเกจขาเดียวออกจากส่วนประกอบหน้าสัมผัสสายดินที่ยืดหยุ่นได้ของปลั๊กแต่ละตัวไม่สูงกว่าแรงที่ระบุในตารางที่ 16 และ
– การทดสอบเพื่อให้แน่ใจว่าแรงขั้นต่ำที่จำเป็นในการดึงเกจขาเดียวออกจากส่วนประกอบหน้าสัมผัสสายดินแต่ละส่วนไม่ต่ำกว่าแรงที่ระบุในตารางที่ 16ปลั๊กตัวทดสอบซ็อกเก็ต



มาตรฐาน:

IEC 60884-1 'ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 22.1VDE0620



แอปพลิเคชัน:

ใช้เพื่อทดสอบว่าแรงสูงสุดในการดึงปลั๊กออกจากซ็อกเก็ตและแรงขั้นต่ำในการดึงหมุดปลั๊กตัวเดียวจากปลอกปลั๊กนั้นอยู่ในช่วงมาตรฐานที่กำหนดหรือไม่ระบบหนีบใช้งานง่าย



ตัวอย่างทดสอบ:

เต้ารับในครัวเรือนหรือวัตถุประสงค์ที่คล้ายกัน



คุณสมบัติ:

เพลทด้านบนหมุนขึ้นจากตำแหน่งแนวนอนเป็นแนวตั้ง และสามารถหมุนอุปกรณ์จับยึดในเพลทด้านบนได้คุณสมบัติเหล่านี้ช่วยให้สามารถตั้งค่าอุปกรณ์ในการกำหนดค่าต่างๆ มากมายเพื่อให้เป็นไปตามข้อกำหนดมาตรฐานที่แตกต่างกันปลั๊กและตุ้มน้ำหนักมาตรฐานมีให้สำหรับการทดสอบกับซ็อกเก็ตที่มีพิกัดสูงสุด 16A
พินเกจและตุ้มน้ำหนักที่เหมาะสมสำหรับการทดสอบแรงถอนขั้นต่ำมีจำหน่ายแยกต่างหากลูกค้าต้องระบุมิติข้อมูลพินเกจที่ต้องการ
ปลั๊กตัวทดสอบซ็อกเก็ต
ปลั๊กทดสอบทำจากเหล็กชุบแข็งที่มีความหยาบไม่เกิน 0.8 มม.
จานด้านบนหมุนจากแนวนอนเป็นแนวตั้ง



พารามิเตอร์:

ปลั๊กทดสอบ ปลั๊กทดสอบ : ทำจากเหล็กชุบแข็งที่มีความหยาบไม่เกิน 0.8 มม.ปลั๊กทดสอบผลิตขึ้นตาม มอก.166-2549 - รูป ก.6, มอก.166-2549 - รูป ก.7, มอก.166-2549 - รูป ก.9 และ มอก.166-2549 - รูป ก.10
น้ำหนัก พร้อมชุดตุ้มน้ำหนักและระบบจับยึดต้องมีเชือกคล้องนิรภัยหนึ่งเส้นเพื่อป้องกันไม่ให้ปลั๊กทดสอบหล่นลงมาและเกิดความเสียหายระหว่างการใช้งาน
วิธีการใช้งาน โดยคู่มือ



แรงถอนสูงสุดและต่ำสุดสำหรับปลั๊กและเต้ารับ:

ค่านิยม จำนวนเสา แรงดึง (N)
เกจวัดสูงสุดของพินปลั๊กหลายขั้ว เกจวัดขั้นต่ำของขาปลั๊กเดี่ยว เกจวัดสูงสุดของขาปลั๊กเดี่ยว
≤10A 2 40 1.5 17
3 50
>10A~16A 2 50 2 18
3 54
มากกว่า 3 70
>16A~32A 2 80 3 27
3 80
มากกว่า 3 100







เครื่องมือ IEC60884-1 สำหรับตรวจสอบแรงสูงสุดและต่ำสุดพร้อมกับปลั๊กทดสอบ 0
