| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | HJYHBZ01 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1 ชุดต่อเดือน |

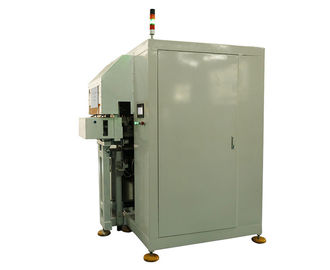

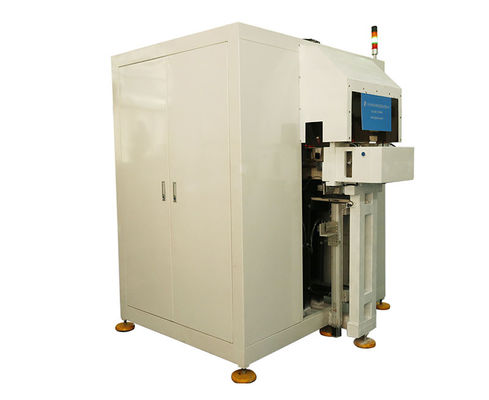

เครื่องเชื่อมและซีลอาร์กอนอัตโนมัติ
ระบบเชื่อมซีลอัตโนมัติ 2 สถานี เครื่องบัดกรีอาร์กอนอาร์ค 100 ชิ้น/ชั่วโมง
ข้อมูลผลิตภัณฑ์:
เครื่องเชื่อมและซีลอัตโนมัตินี้ผลิตขึ้นโดยเฉพาะสำหรับชิ้นงานที่ บรรจุสารทำความเย็นและมีข้อต่อแบบซีลตัวเอง (ระบบนี้ไม่รองรับการเติมสารทำความเย็นสำหรับชิ้นงาน)
หลักการทำงานคือการตระหนักถึงกระบวนการเชื่อมด้วยอาร์กอนอาร์คโดยอัตโนมัติ การควบคุมเวลาในการเชื่อมและตำแหน่งการเชื่อมอย่างมีประสิทธิภาพ ผลการเชื่อมได้รับการควบคุมอย่างดีเพื่อให้มั่นใจถึงเสถียรภาพและความสอดคล้องกันของคุณภาพการเชื่อม
พารามิเตอร์ทางเทคนิค:
|
ขนาดชิ้นงาน |
1000 มม.(ยาว)*500 มม.(กว้าง)*150 มม.(สูง) |
|
วิธีการซีล |
การเชื่อมด้วยอาร์กอนอาร์ค |
|
ความกว้างในการเชื่อม |
W<3.5 มม.
|
|
ความสูงของโต๊ะทำงาน |
0.75 ม. |
|
สถานีทำงาน |
สอง |
|
รอบการทดสอบ |
100 ชิ้น/ชม. |
|
ฮาร์ดแวร์ของระบบ |
เครื่องเชื่อมอัตโนมัติ |
|
หน้าจอสัมผัส |
|
| PLC | |
|
วาล์วแม่เหล็กไฟฟ้า |
|
|
ส่วนประกอบนิวเมติก |
|
|
ตะแกรงป้องกัน |
|
|
ไฟแสดงสถานะ |
|
|
ไฟทำงาน |
|
|
ไฟเตือนสถานี |
|
|
ปุ่มฉุกเฉิน |
|
|
ซอฟต์แวร์ระบบ |
โปรแกรม PLC |
|
เลือกกลุ่มพารามิเตอร์การตรวจจับ |
|
|
ขั้นตอนการสอบเทียบระบบ |
|
| โหมด PLC | |
|
บันทึกข้อผิดพลาดของระบบ |
|
|
บันทึกการผลิต |
|
|
อินเทอร์เฟซหน้าจอสัมผัส |
|
กระบวนการทำงาน:
1. ผู้ปฏิบัติงานติดตั้งชิ้นงานในตำแหน่ง จากนั้นกดปุ่ม OK จากนั้นกระบวนการอัตโนมัติของระบบจะเริ่มต้น
2. ระบบบดชิ้นงานโดยอัตโนมัติ
3. ระบบตัดแต่งชิ้นงานโดยอัตโนมัติ
4. ระบบนำก๊าซแรงดันสูงเข้าโดยอัตโนมัติ ทำความสะอาดชั้นกราไฟต์ จากนั้นดูดฝุ่นเพื่อทำความสะอาดครั้งที่สอง

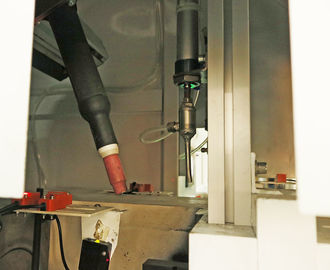

5. หัวเชื่อมด้วยอาร์กอนอาร์คจะทำการซีลชิ้นงานโดยอัตโนมัติ และหลังจากซีลเสร็จ ไฟสัญญาณจะติด
6. ผู้ปฏิบัติงานกดปุ่ม OK และนำชิ้นงานออก
