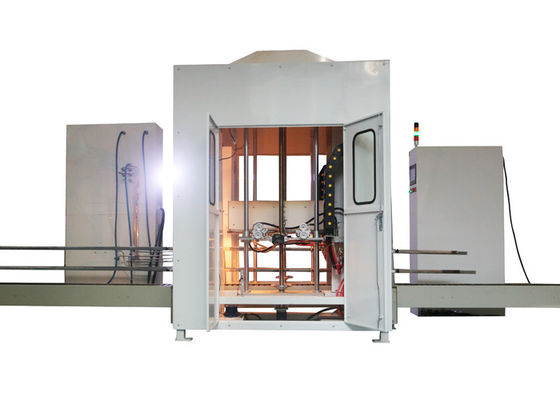

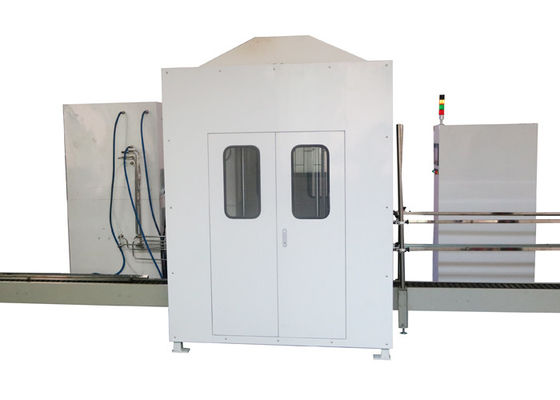

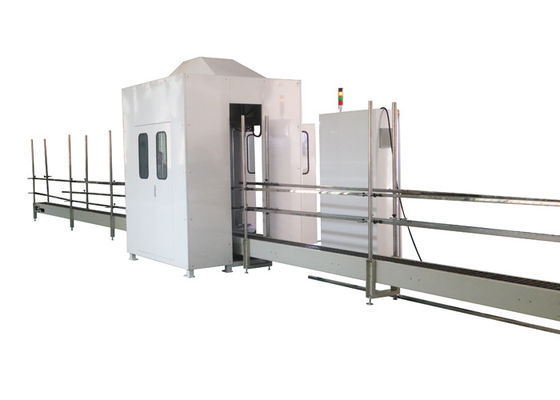

เครื่องเชื่อมเปลวไฟอัตโนมัติในบรรทัดเครื่องประสานอัตโนมัติ

เครื่องเชื่อมเปลวไฟอัตโนมัติในบรรทัดเครื่องประสานอัตโนมัติ

ข้อมูลผลิตภัณฑ์:

การประสานเปลวไฟอัตโนมัติหรือที่เรียกว่าการเชื่อมด้วยปืนแถวมักใช้เปลวไฟแบบหัวฉีดหลายหัวหรือโหมดความร้อนอุโมงค์ผ่านการส่งผ่านเชิงเส้นของชิ้นงานหรือโหมดการหมุนของโต๊ะทำงานการแปลงตำแหน่งการประกอบการอุ่นและการให้ความร้อนการลำเลียงฟลักซ์บัดกรีการระบายความร้อนการถอดชิ้นส่วนและกระบวนการอื่น ๆ สามารถทำได้ตามความต้องการสามารถตั้งค่าสถานีอุ่นและความร้อนหลายจุดเพื่อให้ความร้อนแก่ชิ้นงานเป็นส่วน ๆเพื่อให้แน่ใจว่ามีอุณหภูมิสม่ำเสมอในบริเวณรอยต่อควรกำหนดค่าไฟฉายเชื่อมและตำแหน่งความร้อนของชิ้นงานในแต่ละตำแหน่งอย่างสมเหตุสมผลหากจำเป็นให้ใช้การแกว่งของไฟฉายเชื่อมหรือการหมุนชิ้นงานเพื่อให้เกิดความร้อนสม่ำเสมอของข้อต่อประสาน

อุปกรณ์ประสานเปลวไฟอัตโนมัติประกอบด้วยระบบเครื่องกลระบบควบคุมอัตโนมัติและระบบเชื่อมไม่ว่าจะใช้อุปกรณ์ชนิดใดก็ตามต้องพิจารณาปัจจัยต่อไปนี้สำหรับอุปกรณ์ประสานเปลวไฟอัตโนมัติ:

การประกอบและการโหลดชิ้นงานบัดกรีและฟลักซ์ที่ตั้งไว้ล่วงหน้าโหมดความร้อนการระบายความร้อนและการขนถ่ายชิ้นส่วนประสาน

การประสานเปลวไฟอัตโนมัติใช้กันอย่างแพร่หลายเช่นเครื่องระเหยบนตู้เย็นที่ปราศจากความเย็นเครื่องระเหยและคอนเดนเซอร์บนเครื่องปรับอากาศส่วนใหญ่เป็นโครงสร้างครีบประกอบด้วยท่อทองแดงและครีบอลูมิเนียมสำหรับการเชื่อมต่อของข้อศอกทองแดงรูปตัวยูขนาดใหญ่และขนาดเล็กส่วนใหญ่จะติดตั้งวงแหวนบัดกรีสำเร็จรูปและประสานด้วยเครื่องประสานเปลวไฟอัตโนมัติก๊าซอะเซทิลีนก๊าซปิโตรเลียมเหลวหรือก๊าซโพรเพนสามารถใช้เป็นก๊าซที่ติดไฟได้ของเครื่องประสานเปลวไฟอัตโนมัติและก๊าซโพรเพนเป็นก๊าซที่ดีที่สุดในเวลาเดียวกันทริมเมธิลบอเรตจะถูกนำเข้าสู่ก๊าซเป็นสารป้องกันรอยต่อประสานเพื่อป้องกันการเกิดออกซิเดชันและปรับปรุงลักษณะที่ปรากฏ

หลักการของอุปกรณ์:

ด้วยระบบอัตโนมัติของกระบวนการประสานความเร็วของเส้นและเปลวไฟของสายพานลำเลียงจะได้รับการควบคุมอย่างมีประสิทธิภาพเพื่อให้สามารถควบคุมเวลาในการเชื่อมได้อย่างมีประสิทธิภาพในเวลาเดียวกันการควบคุมการไหลของก๊าซที่มีประสิทธิภาพทำให้อุณหภูมิในการเชื่อมและการก่อตัวของสระบัดกรีได้รับการควบคุมอย่างดีเพื่อให้มั่นใจถึงเสถียรภาพและความสม่ำเสมอของคุณภาพการเชื่อม

ข้อกำหนดการใช้งาน

1. แหล่งจ่ายไฟ: 3 เฟส 5 สาย 380VAC;เฟสเดียว 220V, 50Hz, ช่วงความผันผวนของแรงดันไฟฟ้า± 10%

2. แรงดันน้ำหล่อเย็น: 2 ~ 6bar

3. ความดันอากาศอัด: 5 ~ 8bar

4. ความดันก๊าซ: ก๊าซธรรมชาติ:> 1.2bar;ก๊าซหุงต้ม:> 0.6bar

5. ความดันออกซิเจน: ≥5bar.

6. ความดันไนโตรเจน: 3 ~ 7bar

7. อุณหภูมิแวดล้อม: 0 ℃ ~ 40 ℃ความชื้นสัมพัทธ์: 30 ~ 98% RH

ดัชนีทางเทคนิคของอุปกรณ์:

1. ข้อมูลจำเพาะ: การเชื่อมอัตโนมัติของท่อแลกเปลี่ยนความร้อน U สั้น 1-3 แถวของผลิตภัณฑ์เมื่อความสูงของพื้นผิวโซ่สายพานลำเลียงอยู่ที่ 400 มม. อุปกรณ์สามารถปรับให้เข้ากับความสูงของผลิตภัณฑ์ได้ 200 ~ 1400 มม.

ความสูงของสายพานลำเลียงคือความสูง h (หน่วย: 600 มม.)

2. ความเร็วของสายการผลิต:

ข้อมูลจำเพาะของท่อ U ขนาดเล็กФ 7: ความเร็วของสายผลิตภัณฑ์สองแถวต้องไม่น้อยกว่า 3.0 ม. / นาทีความเร็วของสายผลิตภัณฑ์ 3 แถวต้องไม่น้อยกว่า 2.5 ม. / นาที

3. ความต้องการของชิ้นงาน: ทำความสะอาดพื้นผิวชิ้นงานไม่มีชั้นออกไซด์ที่ชัดเจนสเปคสม่ำเสมอตำแหน่งแหวนสม่ำเสมอ;

4. ผลการเชื่อม: ตัวประสานไหลอย่างสม่ำเสมอสระว่ายน้ำหลอมเหลวเต็มและไม่มีการเชื่อมที่ผิดพลาดและไม่มีชั้นออกไซด์ที่ดำคล้ำภายใต้เงื่อนไขของการผลิตจำนวนมากอัตราที่เหมาะสมของข้อต่อบัดกรี> 98% (ยกเว้นข้อบกพร่องในการเชื่อมที่เกิดจากข้อบกพร่องด้านคุณภาพของบัดกรีข้อบกพร่องในการขึ้นรูปของการเชื่อมความสะอาดของการเชื่อมที่ไม่ดีความดันแหล่งก๊าซมีความผันผวนมาก ฯลฯ )

โครงสร้างหลัก

ส่วนหลัก

1. ขนาดตัวเครื่องเชื่อม: 1750 (L) x 1650 mm (W);

2. อุ่นหมวดหมู่: มีสองกลุ่มกลุ่มละหนึ่งกลุ่ม

3. ปืนเชื่อม: มีสองกลุ่มสำหรับแต่ละด้าน

จำนวนหัวฉีดสำหรับปืนฉีดน้ำอุ่นและเชื่อมคือ 30/30

4. โหมดทำความเย็นชิ้นงาน: อากาศเย็น;

5. เครื่องดูดควัน: ขนาดการเชื่อมต่อφ 350;(ลูกค้าเป็นผู้รับผิดชอบในการออกแบบและติดตั้งระบบไอเสีย)

6. ระบบระบายความร้อนด้วยน้ำ: เครื่องมือเชื่อมได้รับการป้องกันโดยการระบายความร้อนด้วยน้ำหมุนเวียนเพื่อยืดอายุการใช้งานของหัวฉีดและหยุดโดยอัตโนมัติโดยไม่ใช้น้ำ

7. โหมดปิดผนึกอุปกรณ์: ปิดสนิท

พารามิเตอร์:
