สวิตช์ที่ออกแบบมาสำหรับโหลดหลอดไฟแบบบัลลาสต์ในตัว (SBL) ต้องทนต่อความเค้นทางไฟฟ้าและความร้อนที่เกิดขึ้นเมื่อควบคุมวงจรหลอดไฟแบบบัลลาสต์ในตัว โดยไม่มีการสึกหรอมากเกินไปหรือผลกระทบที่เป็นอันตรายอื่นๆ
การตรวจสอบให้ปฏิบัติตามโดยการเชื่อมต่อโหลดตามที่ระบุในรูปที่ 12b ผ่านสวิตช์ที่ทดสอบกับแหล่งจ่ายไฟ
การคำนวณจะขึ้นอยู่กับพารามิเตอร์ต่อไปนี้เพื่อให้มีค่าที่จำเป็นสำหรับกระแสไหลเข้าและ I 2 เสื้อ:
– กระแสลัดวงจรที่คาดหวัง (rms) ของอุปทาน 3 kA ที่ cos ϕ = 0,9 (ล้าหลัง)
– ค่าความต้านทาน R 3 เท่ากับ 0.25 Ω ในวงจรทดสอบต่อโหลดค่านี้ได้มาจากลวดที่มีพื้นที่หน้าตัด 1.5 มม. 2 เมื่อสวิตช์ที่มีกระแสไฟสูงสุดและรวมถึง 13 A กำลังทดสอบ และ 2.5 มม. 2 เมื่อสวิตช์ที่มีกระแสไฟพิกัดมากกว่า 13 A สูงถึงและ รวมทั้งกำลังทดสอบ 20 A

มาตรฐาน:IEC60669-1:2017 ข้อ 19.3

แอปพลิเคชัน:อุปกรณ์นี้เหมาะสำหรับการทำลายความจุและการทดสอบอายุการใช้งานปกติของสวิตช์คงที่สำหรับบ้านและวัตถุประสงค์ที่คล้ายกัน โดยเฉพาะอย่างยิ่งเหมาะสำหรับสวิตช์หลอดไฟบัลลาสต์ตนเองความเครียดไฟฟ้าและการทดสอบความเครียดความร้อนเมื่อควบคุมวงจร LEDเพื่อตรวจสอบว่าสวิตช์สามารถทนต่อการใช้งานตามปกติ ความเสียหายทางกลหรือความล้าทางไฟฟ้าภายใต้การทำงานปกติหรือไม่ ปรากฏการณ์การยึดเกาะที่สัมผัสได้ หรือปรากฏการณ์การปิดหรือขาดการเชื่อมต่อในระยะยาว เพื่อทดสอบว่าการสึกหรอมากเกินไปหรือผลที่เป็นอันตรายอื่นๆ หรือไม่

ตัวอย่างทดสอบ:สวิตช์ไฟบัลลาสต์ในตัว (SBL)

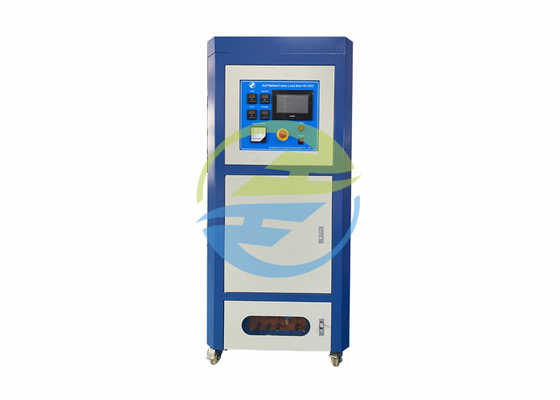

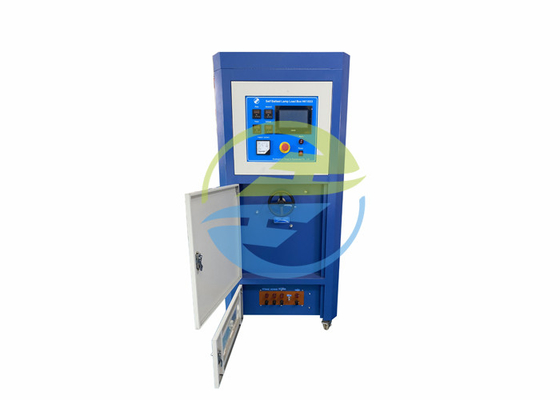

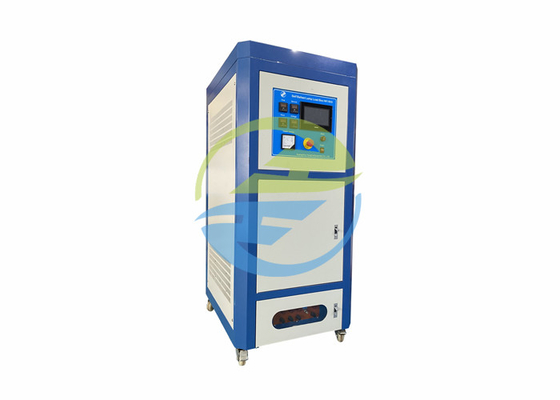

คุณสมบัติ:ขนาดประมาณ: กว้าง (800 มม.) * ลึก (800 มม.) * สูง (1800 มม.)กรอบเป็นสีน้ำเงินและแผงด้านข้างเป็นสีขาวอ่อนด้านบนด้านหน้าเป็นแผงควบคุมการทำงานบนตัวควบคุมมีสวิตช์เปิดปิด แรงดันทดสอบผลิตภัณฑ์และเครื่องมือแสดงผลกำลัง สัญญาณเตือน หน้าจอสัมผัส ฯลฯ มีตัวต้านทานและโหลดตัวเก็บประจุรวมกัน คอนแทคเตอร์ AC รีเลย์มีขั้วต่ออยู่ใต้กล่องซึ่งเชื่อมต่อกับผลิตภัณฑ์ในเครื่องทดสอบผ่านสายไฟ และจ่ายกระแสไฟขาออกและให้โหลดในกระบวนการตรวจสอบ

อุปกรณ์โหลดได้รับการตั้งค่าล่วงหน้าด้วยเงื่อนไขการโหลดมาตรฐานก่อนจัดส่งตราบใดที่ปรับแรงดันทดสอบเป็น 250V~ ผู้ปฏิบัติงานจะกดปุ่มสวิตช์ด้วยกระแสไฟที่กำหนดเดียวกันกับสวิตช์ที่จะทำการทดสอบ และกำลังไฟฟ้าที่กำหนด รูปคลื่นอิมพัลส์ I_{จุดสูงสุด}และฉัน²ตรงตามข้อกำหนดที่เกี่ยวข้องของมาตรฐาน

มี 3 สถานีและ 3 สวิตช์สามารถทดสอบได้พร้อมกัน

ด้วยโหมดการวัดแสงและพอร์ตเฉพาะการวัดแสง แผ่นปิด 90 องศาในตัว ง่ายต่อการวัดรูปคลื่นเอาท์พุต I_{จุดสูงสุด}มูลค่าปัจจุบันและ I²ค่าพลังงาน ตรงตามมาตรฐานสำหรับข้อกำหนดในการวัดอุปกรณ์

อุปกรณ์นี้มีตัวควบคุมแรงดันไฟฟ้า ซึ่งสามารถเข้าถึงแรงดันไฟฟ้า 250V ที่ต้องการโดยการทดสอบสวิตช์โดยไม่ต้องใช้ตัวควบคุมแรงดันไฟฟ้าภายนอก
