| ชื่อแบรนด์: | HongCe |
| เลขรุ่น: | FCT-1 |
| MOQ: | 1 ชุด |
| ราคา: | Negotiatable |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 15 ชุดต่อเดือน |

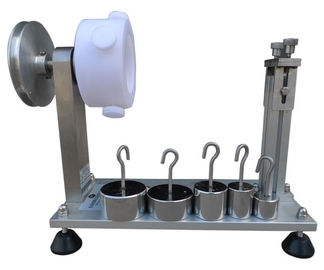

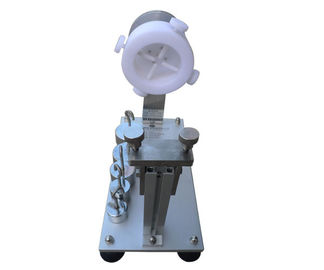

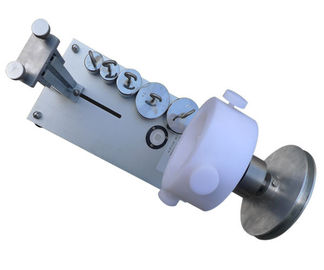

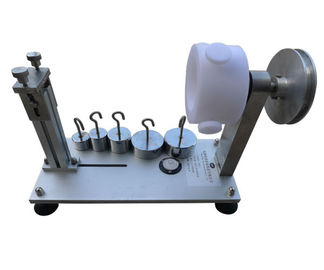

เครื่องทดสอบแรงบิดของสายเคเบิลแบบยืดหยุ่นสำหรับการยึดสายไฟ IEC60884-1
รายละเอียดสินค้า :
เครื่องทดสอบนี้สอดคลองกับขอ 23.2 ของ IEC60884-1 ขอแนะนําหลังจากทดสอบสายไฟ สายเคเบิ้ลมีความยืดหยุ่นอยู่ภายใต้แรงบิด 1 นาทีตามตารางต่อไปนี้:
ค่าทดสอบแรงบิดสำหรับยึดสายไฟ:
การจัดอันดับปลั๊กหรือเต้าเสียบแบบพกพา | สายเคเบิลแบบยืดหยุ่น (จํานวนแกน×พื้นที่หนาตัดขวางกวางใน mm2) |
2 * 0.5 | 2 * 0.75 | 3 * 0.5 | 3 * 0.75 | (2 หรือมากกว่า) * 1 | |
รวมถึง | 0,10Nm | 0.15Nm | 0.15Nm | 0.25Nm | 0.25Nm |
16A และสูงกว่า 250V | - | - | - | - | 0.35Nm |
เหนือ 16A | - | - | - | - | 0.425Nm |
สายเคเบิลที่มีความยืดหยุ่นจะถูกจับ 100 ครั้งเพื่อดึง:
หลังจากทดสอบแล้วจะต้องไม่ต้องเปลี่ยนสายเคเบิลที่มีความยืดหยุ่นมากกว่า 2 มิลลิเมตร ส่วนปลายของตัวนำต้องไม่มีการเคลื่อนย้ายอย่างเห็นได้ชัดในขั้วต่อ สำหรับอุปกรณ์เสริมที่ไม่สามารถปรับเปลี่ยนได้จะต้องไม่มีการแตกหักในการเชื่อมต่อทางไฟฟ้า สำหรับการวัดการเคลื่อนย้ายตามแนวยาวเครื่องหมายจะทำบนสายอ่อนที่ระยะห่างประมาณ 20 มิลลิเมตรจากปลายชิ้นงานหรือตัวป้องกันสายไฟที่มีความยืดหยุ่นก่อนที่จะมีการดึง
สำหรับอุปกรณ์เสริมที่ไม่สามารถปรับเปลี่ยนได้ถ้าไม่มีปลายที่แน่นอนกับชิ้นงานทดสอบหรือตัวป้องกันสายไฟที่มีลักษณะยืดหยุ่นให้ทำเครื่องหมายเพิ่มเติมบนตัวชิ้นงาน
การวัดตำแหน่งของสายเคเบิลที่มีความยืดหยุ่นเกี่ยวกับชิ้นงานทดสอบหรือตัวป้องกันสายเคเบิลแบบยืดหยุ่นจะวัดได้ในขณะที่สายอ่อนต้องอยู่ภายใต้การดึง
ดึงจะใช้จริงโดยไม่กระตุกในแต่ละครั้งเป็นเวลา 1 วินาที
ควรใช้ความระมัดระวังในการดึงสายเคเบิลแบบยืดหยุ่นไปพร้อมกับดึงชิ้นส่วนทั้งหมด (แกนฉนวนและเปลือกหุ้ม)
น้ำหนัก: 2N / 3N / 5N / 7N / 8.5N * 1
เป็นไปตามมาตรฐาน: IEC60884 ข้อ 23.2 (ตาราง 18), VDE0620 ข้อ 23.2 (ตาราง 18)
