รายละเอียดสินค้า:
การชำระเงิน:
|
มาตรฐาน: | IEC60320-1 รูปที่ 19 | สายดัดโค้งงอได้สูง: | 40 ± 2 มม. ปรับระดับได้ |
---|---|---|---|
ดึงช่วง: | 0-100N | ใบรับรองการสอบเทียบ: | พร้อมโลโก้ CNAS |
แสงสูง: | mechanical switch tester,switch life tester |

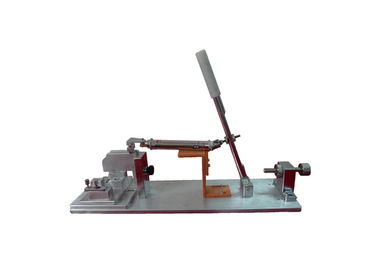

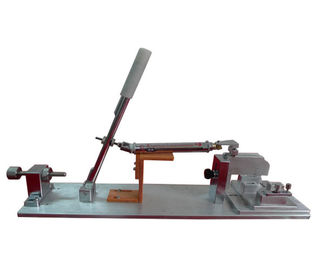

ชุดทดสอบดึงด้านข้าง Coupler
ข้อมูลผลิตภัณฑ์:
อุปกรณ์นี้เป็นไปตาม IEC60320-1 รูปที่ 19 ความต้องการมาตรฐานในการออกแบบ ใช้สำหรับการทดสอบการดึงปลั๊กไฟของเครื่องเข้าใต้เงื่อนไขของขั้วต่อด้วยแรงด้วยเหตุผลนี้เพื่อทดสอบความแข็งแรงเชิงกลของขั้วต่อ
พารามิเตอร์ทางเทคนิค:
1, มีความยืดหยุ่นในการดัดสายเคเบิลสูง: 40 ± 2 มม. ปรับได้
2, ช่วงการดึง: 0-100N
3 วิธีการดึง: การดำเนินการด้วยมือ 50 ครั้งในทิศทางเดียวและ 50 ครั้งในทิศทางตรงกันข้าม
4, การเลือกตัวนำและด้านทดสอบที่สอดคล้องกันดึงตารางค่า
ตารางที่ 7 - ค่าใช้จ่ายสำหรับการดึงด้านข้างที่ใช้
กระแสไฟของขั้วต่อ
| ดึง ยังไม่มีข้อความ |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |
ใช้วิธีการ:

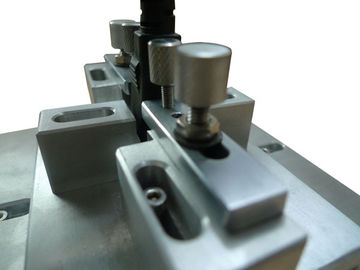

1. เลือกซ็อกเก็ตอินพุทของอุปกรณ์ที่สอดคล้องกันตามการทดสอบที่ต้องการของขั้วต่อเพื่อติดตั้งและขันให้แน่น
2. เสียบขั้วตอลงในชองเสียบอินพุทของเครื่องคุณสามารถปรับบล็อคการปรับตั้งสําหรับขั้วต่อพิเศษอื่น ๆ ได้

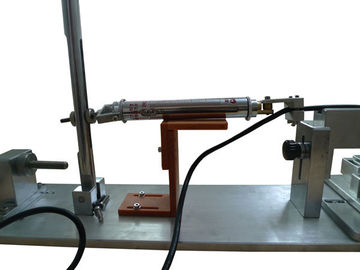

3. ปลายสปริงเพื่อล็อคสายเชื่อมต่ออ่อนแบนบนบล็อกรองรับ bakelite
4. เมื่อต้องการดึงขั้วต่อเข้ากับแรงทดสอบที่ต้องการและสามารถปรับตำแหน่งได้
5. ทดสอบตามปกติหลังจากดึง 50 ครั้งหมุนหัวต่อและช่องต่อเข้าเครื่อง 180 °แล้วดึง 50 ครั้ง ไม่จำเป็นต้องปล่อยปลายฤดูใบไม้ผลิที่สมดุลแล้วหมุนที่สอดคล้องกัน
หลังจากทดสอบแล้วหรือไม่ว่าจะเข้าสู่การทดสอบติดตามผลตามข้อต่อหรือชำรุดหรือไม่
บันทึก:
1. ตรวจสอบให้แน่ใจว่าเทอร์มินัลยึดแน่นและใส่ใจกับความปลอดภัยในการทดสอบ
2. เมื่อไม่ใช้เครื่องชั่งน้ำพุสปริงแล้วควรเก็บไว้ในสภาพหลวม
3. เครื่องควรเก็บไว้ในที่แห้งป้องกันฝุ่นโปรดใส่ใจกับการบำรุงรักษาอุปกรณ์หลังจากเสร็จสิ้นการทดสอบ
