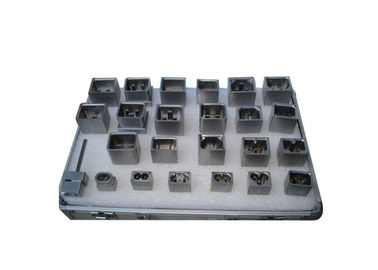

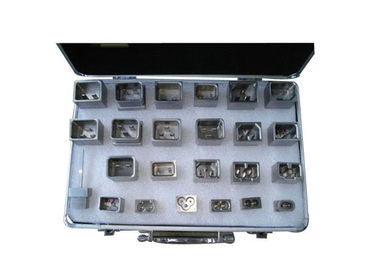

อุปกรณ์ทดสอบเครื่องวัดค่าตัวเชื่อมต่อ Coupler สำหรับห้องปฏิบัติการ IEC60320.1

เลขที่

ชิ้น

หมายเลขภาพ

QTY

ข้อสังเกต

1

เครื่องวัด C1 GO

รูปที่ 2

1

ตรวจสอบตัวเชื่อมต่อ

2

C5 GO gauge

รูปที่ 4

1

ตรวจสอบตัวเชื่อมต่อ

3

C7 GO gauge

รูปที่ 5

1

ตรวจสอบตัวเชื่อมต่อ

4

C7 GO วัด A

รูปที่ 5A

1

ตรวจสอบด้านของขั้วต่อเข้ากับสาย

5

เครื่องวัด C1 NOT-GO

รูปที่ 6

1

ตรวจสอบตัวเชื่อมต่อ

6

C1, C5, C7 NOT-GO มาตรวัด

รูปที่ 7

1

ตรวจสอบปลั๊ก 2 ปลั๊ก

7

C1, C7 NOT-GO gauge

รูปที่ 8

1

ตรวจสอบปลั๊ก 3 ปลั๊ก

8

C8, C8A, C8B GO มาตรวัด

รูปที่ 9

1

ตรวจสอบช่องใส่เครื่อง

9

C9 GO gauge

รูปที่ 9A

1

ตรวจสอบตัวเชื่อมต่อ

10

C9 NOT-GO gauge

รูปที่ 9B

1

ตรวจสอบตัวเชื่อมต่อ

11

เครื่องวัด C10 GO

รูปที่ 9C

1

ตรวจสอบช่องใส่เครื่อง

12

เครื่องวัด C13 GO

รูปที่ 9F

1

ตรวจสอบตัวเชื่อมต่อ

13

C13, C17 NOT-GO gauge

รูปที่ 9G

1

ตรวจสอบตัวเชื่อมต่อ

14

C14, C16A, C18 GO gauge

รูปที่ 9H

1

ตรวจสอบช่องใส่เครื่อง

15

เครื่องวัด C15 GO

รูปที่ 9J

1

ตรวจสอบตัวเชื่อมต่อ

16

เครื่องวัด C17 GO

รูปที่ 9K

1

ตรวจสอบตัวเชื่อมต่อ

17

C19 GO gauge

รูปที่ 9L

1

ตรวจสอบตัวเชื่อมต่อ

18

C20, C24 GO gauge

รูปที่ 9M

1

ตรวจสอบช่องใส่เครื่อง

19

C21 GO gauge

รูปที่ 9N

1

ตรวจสอบตัวเชื่อมต่อ

20

เครื่องวัด C22 GO

รูปที่ 9P

19

ตรวจสอบช่องใส่เครื่อง

21

เครื่องวัด C23 GO

รูปที่ 9Q

ตรวจสอบตัวเชื่อมต่อ

22

C13, C15, C17 NOT-GO มาตรวัด

รูปที่ 9R

1

ตรวจสอบตัวเชื่อมต่อ

23

เครื่องวัด C15A GO

รูปที่ 9S

1

ตรวจสอบตัวเชื่อมต่อ

24

เครื่องวัด C16A GO

รูปที่ 9T

1

ตรวจสอบช่องใส่เครื่อง
