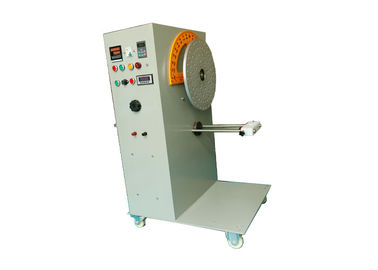

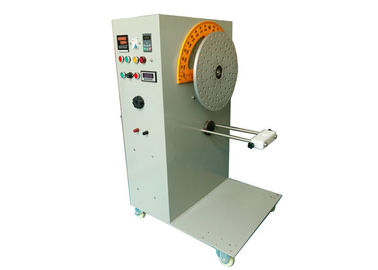

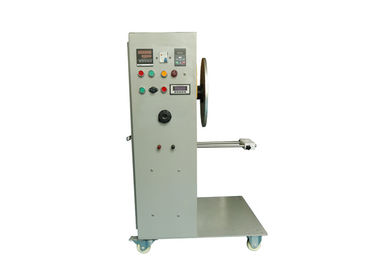

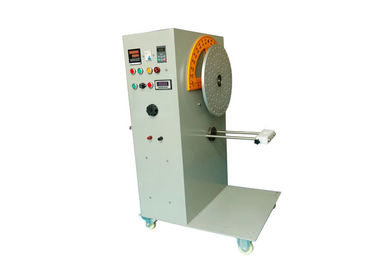

IEC60335-1 เครื่องใช้ไฟฟ้าเครื่องใช้ในครัวเรือนเครื่องใช้ในครัวเรือนซัพพลายสาย Flexing เครื่องทดสอบ

IEC60335-1 เครื่องทดสอบเครื่องใช้ไฟฟ้าในครัวเรือนสายไฟเครื่องทดสอบการดัดงอ

ข้อมูลสินค้า:

เครื่องทดสอบนี้จะตรวจสอบการป้องกันของสายไฟเมื่อเข้าสู่เครื่องเป็นไปตามข้อกำหนดมาตรฐานของ IEC60335-1 ข้อ 25.14อุปกรณ์ที่ให้มาพร้อมกับสายไฟที่เคลื่อนย้ายขณะใช้งานต้องสร้างขึ้นเพื่อให้สายไฟได้รับการป้องกันอย่างเพียงพอจากการงอมากเกินไปเมื่อเข้าไปในเครื่องสิ่งนี้ใช้ไม่ได้กับอุปกรณ์ที่มีม้วนเก็บสายไฟอัตโนมัติ

อุปกรณ์ประกอบด้วยช่องเปิดเข้าที่ยึดไว้กับส่วนที่สั่น เพื่อที่ว่าเมื่อสายไฟอยู่ตรงกลางของการเคลื่อนที่ แกนของสายไฟที่เข้าไปในตัวป้องกันสายไฟหรือทางเข้าจะเป็นแนวตั้งและเคลื่อนผ่านแกนของการสั่นแกนหลักของส่วนของสายแบนจะต้องขนานกับแกนของการแกว่ง

โหลดสายไฟเพื่อให้แรงที่ใช้คือ

– 10 N สำหรับสายไฟที่มีพื้นที่หน้าตัดระบุเกิน 0.75 mm2

– 5 N สำหรับสายอื่นๆ

ระยะห่าง X ดังแสดงในรูปที่ 8 ระหว่างแกนของการแกว่งและจุดที่สายไฟหรือตัวป้องกันสายไฟเข้าสู่เครื่อง ถูกปรับเพื่อให้เมื่อส่วนแกว่งเคลื่อนผ่านช่วงเต็ม สายไฟและโหลดจะทำให้ด้านข้างต่ำสุด ความเคลื่อนไหว.

ชิ้นประกอบที่สั่นเคลื่อนผ่านมุม 90° (45° ที่ด้านใดด้านหนึ่งของแนวตั้ง) จำนวนการงอสำหรับสิ่งที่แนบมาประเภท Z คือ 20,000 และสำหรับสิ่งที่แนบมาอื่นๆ 10 000 อัตราการงอคือ 60 ต่อนาทีเครื่องทดสอบเครื่องใช้ไฟฟ้า

หมายเหตุ: การงอคือการเคลื่อนไหวหนึ่งครั้งที่ 90°

หมุนสายไฟและชิ้นส่วนที่เกี่ยวข้องโดยหมุนเป็นมุม 90° หลังจากหักครึ่งหนึ่งของจำนวนการงอ เว้นแต่จะติดตั้งสายไฟแบบเรียบ

ในระหว่างการทดสอบ ตัวนำไฟฟ้าจะถูกจ่ายด้วยแรงดันไฟฟ้าที่กำหนดและโหลดด้วยกระแสไฟฟ้าที่กำหนดของเครื่อง


พารามิเตอร์ทางเทคนิค:

1, แหล่งจ่ายไฟ: AC220V 50HZ;

2, มุมดัด: 45 °, 60 °, 90 °หรือ 120 °, ปรับ 180 °;

3, อัตราการดัด: 8 ~ 60rpm (การควบคุมความถี่)；

4 สถานีทดสอบ: 1. 3 สถานีงานและ 6 สถานีงานสามารถกำหนดเองได้

5, แรงดันขาออกสูงสุด: 240V;

6, กำลังขับสูงสุด: 3KW;

7, เอาต์พุตปัจจุบันสูงสุด: 12A;

8, แบริ่งรับน้ำหนักสูงสุดของตัวอย่าง: 30 กก.;

9, น้ำหนักบรรทุก: 5N, 10N * 1;

10, เคาน์เตอร์: 0 ~ 999999 จอแสดงผล 6 หลัก, ตั้งค่าล่วงหน้า;

11 มีที่หนีบตัวอย่างหรือปรับแต่งตามตัวอย่าง
