IEC60068-2-75 อุปกรณ์สอบเทียบสำหรับค้อนตีงานสปริง

รายละเอียดสินค้า:

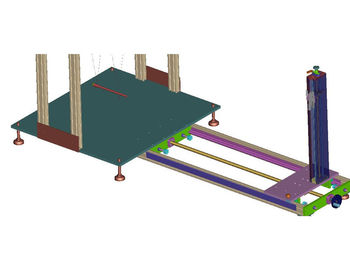

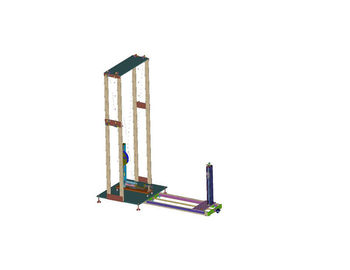

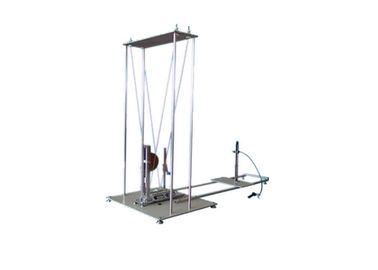

สอดคล้องกับข้อกำหนดมาตรฐานของ IEC60068-2-75 เอกสารแนบ B อุปกรณ์ทดสอบนี้ได้รับการออกแบบและผลิตขึ้นเพื่อใช้สอบเทียบค้อนสปริง

มาตรฐาน: IEC 60068-2-63 ภาคผนวก A, IEC 60068-2-75 ภาคผนวก B

แอ็พพลิเคชัน: อุปกรณ์นี้มีวัตถุประสงค์เพื่อตรวจสอบความถูกต้องของอุปกรณ์สอบเทียบค้อนสปริง

ตัวอยางการทดสอบ: อุปกรณสอบเทียบสําหรับค้อนส

คุณลักษณะ: เป็นไป ตามข้อกำหนดของ IEC60068-2-63 และ IEC60068-2-75

พารามิเตอร์ทางเทคนิค:

ความถูกต้อง 0.01J
ทำซ้ำความถูกต้อง 0.01J ±
ช่วงการวัด 0 ~ 2J
อิมแพ็คธาตุสำหรับการสอบเทียบ 250 กรัม
จุดอ้างอิง กำลังรับแรงกระแทก 1J ที่เกิดขึ้นเมื่อความสูงลดลง 408 ± 1 มม

ขั้นตอนการสอบเทียบค้อนสปริง

B.1 หลักการสอบเทียบ

หลักการของขั้นตอนการสอบเทียบนี้คือการเปรียบเทียบพลังงานที่ได้จากค้อนสปริงซึ่งยากต่อการวัดโดยตรงกับพลังงานของลูกตุ้มซึ่งคำนวณได้จากมวลและความสูงของการตก

B.2 การสร้างอุปกรณ์สอบเทียบ

อุปกรณ์สอบเทียบที่ประกอบขึ้นดังแสดงในรูป B.1 นอกเหนือจากกรอบส่วนหลักจะเป็นลูกปืน "a" ตัวชี้การลาก "b" ลูกตุ้ม "c" ฐานปลด "d" และอุปกรณ์ปลด "e"

ส่วนหลักของอุปกรณ์สอบเทียบคือลูกตุ้ม "c" ดังแสดงในรูป B.2 ปลายล่างของลูกตุ้มนี้ได้รับการกำหนดให้เป็นสปริงเหล็กที่มีรายละเอียดดังรูปที่ B.3 ฤดูใบไม้ผลิเป็นเหล็กกล้าสปริงโดยไม่ต้องมีการรักษาพิเศษและยึดติดกับลูกตุ้ม "c" ไว้อย่างเข้มงวด

รูป B.4 แสดงบางส่วนในขนาดใหญ่

ควรสังเกตว่าสปริงนี้ได้รับการออกแบบมาสำหรับการวัดค้อนสปริงที่มีลักษณะตามที่ระบุไว้ในตารางที่ 1 สำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 องศาสำหรับควอลิปเตอร์ค้อนสปริงที่มีลักษณะตามที่กำหนดไว้สำหรับ 2 J ฤดูใบไม้ผลิของลูกตุ้มของ อุปกรณ์ปรับเทียบจะต้องมีการออกแบบที่แตกต่างกัน

เพื่อให้ได้ลักษณะการเสียดสีที่เหมาะสมของตัวชี้ชิ้นผ้าหนา ๆ จะถูกวางไว้ระหว่างพื้นผิวโลหะของแบริ่งสายเปียโนที่โค้งงอในลักษณะที่มีแรงเล็ก ๆ เกิดขึ้นกับผ้า

เนื่องจากอุปกรณ์ปลดปล่อยถูกนำออกในระหว่างการสอบเทียบอุปกรณ์สอบเทียบอุปกรณ์ปลดปล่อยจะยึดกับฐานปลดโดยใช้สกรู

B.3 วิธีการสอบเทียบอุปกรณ์สอบเทียบ

การสอบเทียบของอุปกรณ์สอบเทียบจะได้รับผลกระทบโดยการใช้ส่วนประกอบ "g" ที่ได้รับการสอบเทียบซึ่งนำมาจากสปริงค้อนตามที่แสดงในรูป B.5 ก่อนการปรับเทียบอุปกรณ์ปลดปล่อยจะถูกนำออกจากอุปกรณ์สอบเทียบ

องค์ประกอบที่โดดเด่นของการปรับเทียบถูกระงับโดย "linen" สี่เส้นจากจุดระงับที่ตั้งอยู่ในระนาบแนวนอน 2000 มม. เหนือจุดที่สัมผัสระหว่างลูกตุ้มและองค์ประกอบที่ปรับเทียบได้เมื่ออยู่ในตำแหน่งที่เหลือ องค์ประกอบที่ปรับเทียบได้รับอนุญาตให้แกว่งกับลูกตุ้มและจุดติดต่อในสภาวะแบบไดนามิกจุด "k" ต้องอยู่ไม่เกิน 1 มม. ใต้จุดสัมผัสในตำแหน่งที่เหลือ จุดระงับจะเพิ่มขึ้นในระยะทางเท่ากับความแตกต่างระหว่างจุดติดต่อทั้งสองจุด

แกนปรับเทียบ "g" จะอยู่ที่มุมขวากับพื้นผิวกระแทกของลูกตุ้ม "c" และองค์ประกอบที่โดดเด่นของการสอบเทียบจะต้องเป็นแนวนอนในขณะที่เกิดการกระแทก

อุปกรณ์ปรับเทียบจะถูกจัดวางไว้เพื่อให้จุด "k" อยู่ในตำแหน่งตรงกับส่วนหัวขององค์ประกอบที่ปรับเทียบได้

เพื่อให้ได้ผลลัพธ์ที่น่าเชื่อถืออุปกรณ์สอบเทียบจะได้รับการตรึงอย่างมั่นคงเพื่อรองรับขนาดใหญ่เช่นกับส่วนที่เป็นโครงสร้างของอาคาร

ความสูงของฤดูใบไม้ร่วงวัดได้ที่ศูนย์กลางของแรงโน้มถ่วงของชิ้นส่วนที่ปรับเทียบได้และสามารถวัดค่าได้โดยใช้อุปกรณ์ระดับน้ำประกอบด้วยหลอดแก้ว "j" สองหลอดซึ่งเชื่อมต่อกันด้วยสายยางยืดหยุ่น หนึ่งในหลอดแก้วได้รับการแก้ไขแล้วและมีขนาด "I"

องค์ประกอบที่โดดเด่นของการสอบเทียบอาจอยู่ในตำแหน่งบนโดยใช้ด้ายบาง "m" ซึ่งเมื่อแตกออกทำให้เกิดการปลดปล่อยองค์ประกอบที่ทำให้เกิดการปรับเทียบได้

สำหรับการปรับเทียบอุปกรณ์การสอบเทียบจะมีวงกลมอยู่บนแผ่นมาตราส่วนตรงกลางของวงกลมนี้พาดกับลูกปืนของลูกตุ้มและรัศมีของมันจะเป็นวงกลมที่ขยายไปยังตัวลาก ในวงกลมนี้จุดศูนย์ 0 J ที่แสดงในรูป B.6 จะถูกทำเครื่องหมายไว้ที่จุดที่ระบุโดยตัวชี้แบบลากเมื่อมีการสัมผัสกับลูกตุ้มในตำแหน่งที่เหลือ

การสอบเทียบทำได้โดยใช้พลังงานกระแทก 1 J ซึ่งสามารถทำได้ด้วยความสูง 408 มม. ± 1 มม. โดยมีองค์ประกอบการปรับเทียบ 250 กรัม

จุดบนแผ่นมาตราส่วนที่สอดคล้องกับ 1 J จะได้รับโดยการให้องค์ประกอบการปรับเทียบที่ระงับการแกว่งกับจุด "k" ในฤดูใบไม้ผลิของลูกตุ้ม หลังจากกระแทกลูกตุ้มแล้วองค์ประกอบการปรับเทียบจะไม่เคลื่อนที่ การดำเนินการจะทำซ้ำอย่างน้อย 10 ครั้งและจุด 1 J คือค่าเฉลี่ยของตัวชี้วัดของตัวลาก

เครื่องแก้วอื่น ๆ ของเครื่องชั่งจะถูกกำหนดดังนี้

ก) เส้นตรงผ่านศูนย์กลางของวงกลมและจุด 0 J;

b) การฉายแบบมุมฉากของจุด J บนเส้นนี้แสดงด้วย P;

c) ระยะห่างระหว่างจุด 0 J และ P แบ่งออกเป็น 10 ส่วนเท่า ๆ กัน

d) ผ่านจุดแบ่งแต่ละเส้นจะมีเส้นตั้งฉากกับเส้น 0 JP;

e) ทางแยกระหว่างเส้นเหล่านี้กับวงกลมจะสอดคล้องกับค่าของพลังงานที่ส่งผลกระทบเท่ากับ 0.1 J; 0.2 J; ถึง 0.9 เจ

หลักการเดียวกันนี้สามารถใช้สำหรับการขยายขนาดเกินจุดที่ 1 การแบ่งส่วนของแผ่น "f" ดังแสดงในรูป B.6

B.4 การใช้อุปกรณ์สอบเทียบ

ค้อนสปริงที่จะปรับตั้งอยู่ในฐานปล่อยและใช้งานได้ 3 ครั้งโดยใช้อุปกรณ์ปลดปล่อย มันจะไม่ถูกปล่อยออกมาด้วยตนเอง

สำหรับการทำงานแต่ละครั้งส่วนประกอบที่โดดเด่นของค้อนสปริงที่จะปรับให้อยู่ในตำแหน่งที่แตกต่างกัน ค่าเฉลี่ยของการอ่านค่าทั้งสามของอุปกรณ์สอบเทียบจะเป็นค่าจริงของพลังงานที่ส่งผลกระทบต่อชิ้นงานทดสอบ
