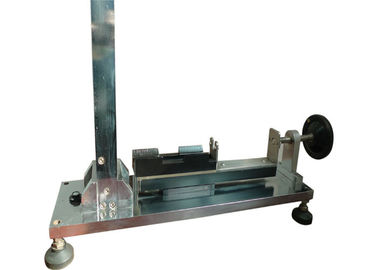

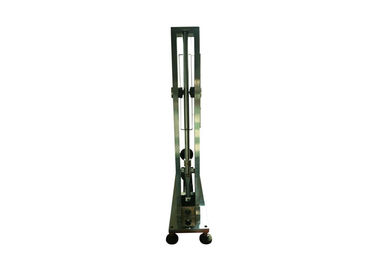

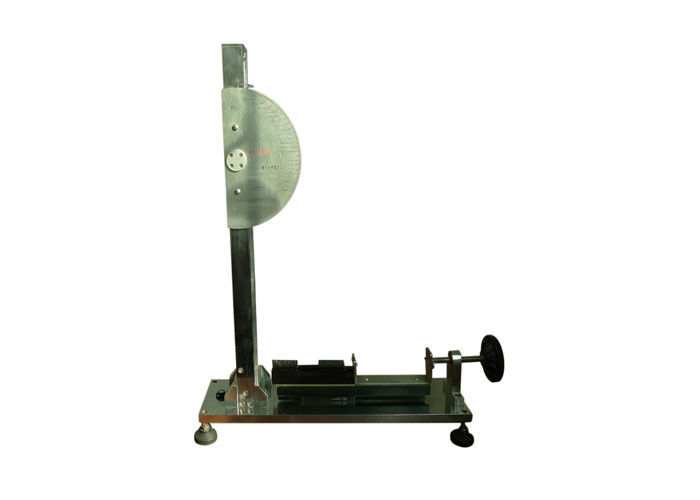

IEC60068-2-75 เครื่องมือสอบเทียบค้อนสปริงสำหรับห้องปฏิบัติการ

เนื่องจากเป็นการยากที่จะวัดโดยตรงสำหรับพลังงานที่เสนอของค้อนสปริงที่สอบเทียบหลักการการสอบเทียบของอุปกรณ์นี้คือการเปรียบเทียบพลังงานที่คำนวณโดยมวลของลูกตุ้มและความสูงของหยด

ความสามารถความละเอียดสูงสุดของอุปกรณ์นี้คือ 0.01J กลไกการออกแบบได้รับการปรับปรุงในการออกแบบมันสามารถลดการสั่นสะเทือนสูงสุดส่งผลกระทบต่อการทดสอบเมื่อสัญญาเช่าค้อนฤดูใบไม้ผลิ, ลูกตุ้มคันและแบริ่งการบินและอวกาศที่ทำจากเหล็กคุณภาพดีนำเข้าเพื่อปรับปรุงความแม่นยำและความมั่นคงของอุปกรณ์ .

ความสามารถความละเอียดสูงสุดของอุปกรณ์นี้คือ 0.01J กลไกการออกแบบได้รับการปรับปรุงในการออกแบบมันสามารถลดการสั่นสะเทือนสูงสุดส่งผลกระทบต่อการทดสอบเมื่อสัญญาเช่าค้อนฤดูใบไม้ผลิ, ลูกตุ้มคันและแบริ่งการบินและอวกาศที่ทำจากเหล็กคุณภาพดีนำเข้าเพื่อปรับปรุงความแม่นยำและความมั่นคงของอุปกรณ์ .

พารามิเตอร์ทางเทคนิค:

ขั้นตอนการสอบเทียบเครื่องมือตอกสปริง:

B.1 หลักการสอบเทียบ

หลักการของกระบวนการสอบเทียบนี้คือการเปรียบเทียบพลังงานที่ได้จากค้อนสปริงซึ่งเป็นการยากที่จะวัดโดยตรงกับพลังงานของลูกตุ้มซึ่งคำนวณจากมวลและความสูงของการตก

B.2 การสร้างอุปกรณ์สอบเทียบ

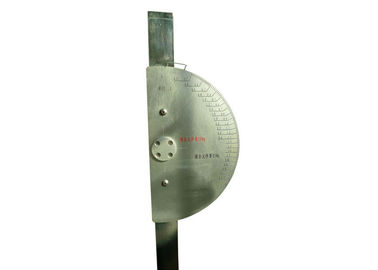

อุปกรณ์สอบเทียบที่ประกอบขึ้นดังแสดงในรูป B.1 นอกเหนือจากเฟรมส่วนประกอบหลักคือตลับลูกปืน“ a”, ตัวชี้การลาก“ b”, ลูกตุ้ม“ c”, ฐานปล่อย“ d” และอุปกรณ์ปล่อย“ e”

ส่วนหลักของอุปกรณ์สอบเทียบคือลูกตุ้ม“ c” ที่แสดงในรูป B.2 ที่ด้านล่างของลูกตุ้มนี้จะถูกตรึงสปริงเหล็กโดยมีรายละเอียดดังแสดงในรูป B.3 สปริงเป็นเหล็กสปริงไม่ต้องการการดูแลเป็นพิเศษและได้รับการแก้ไขอย่างแน่นหนากับลูกตุ้ม“ c”

รูปที่ B.4 แสดงบางส่วนในขนาดใหญ่

ควรสังเกตว่าฤดูใบไม้ผลินี้ถูกออกแบบมาสำหรับการสอบเทียบค้อนฤดูใบไม้ผลิที่มีลักษณะตามที่กำหนดไว้ในตารางที่ 1 สำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 J สำหรับการปรับเทียบค้อนฤดูใบไม้ผลิที่มีลักษณะตามที่กำหนดไว้สำหรับ 2 J อุปกรณ์สอบเทียบจะต้องมีการออกแบบที่แตกต่าง

เพื่อให้ได้ลักษณะแรงเสียดทานที่เหมาะสมของตัวชี้ชิ้นส่วนของผ้าทอหนาจะถูกวางไว้ระหว่างพื้นผิวโลหะของแบริ่ง, สายเปียโนถูกงอในลักษณะที่มีแรงเล็กน้อยกระทำกับผ้า

เนื่องจากอุปกรณ์นำออกใช้จะถูกลบออกระหว่างการสอบเทียบของอุปกรณ์สอบเทียบอุปกรณ์ปลดล็อคจะถูกยึดเข้ากับฐานปล่อยโดยใช้สกรู

B.3 วิธีการสอบเทียบของอุปกรณ์สอบเทียบ

การสอบเทียบของอุปกรณ์สอบเทียบนั้นได้รับผลกระทบโดยการใช้องค์ประกอบที่โดดเด่นในการสอบเทียบ“ g” ที่นำมาจากสปริงค้อนดังแสดงในรูป B.5 ก่อนการปรับเทียบอุปกรณ์ปล่อยจะถูกลบออกจากอุปกรณ์สอบเทียบ

องค์ประกอบที่โดดเด่นในการสอบเทียบนั้นถูกแขวนไว้โดยผ้าลินินสี่เส้น“ h” จากจุดแขวนตั้งที่อยู่ในระนาบแนวนอนเหนือจุดสัมผัส 2,000 มม. ระหว่างลูกตุ้มและองค์ประกอบที่โดดเด่นในการปรับเทียบเมื่ออยู่ในตำแหน่งที่เหลือ องค์ประกอบที่โดดเด่นสอบเทียบได้รับอนุญาตให้แกว่งกับลูกตุ้มและจุดของการติดต่อภายใต้เงื่อนไขแบบไดนามิกจุด“ k” จะต้องไม่เกิน 1 มม. ด้านล่างของจุดสัมผัสในตำแหน่งที่เหลือ จุดระงับจะถูกยกขึ้นในระยะทางเท่ากับความแตกต่างระหว่างจุดติดต่อทั้งสอง
